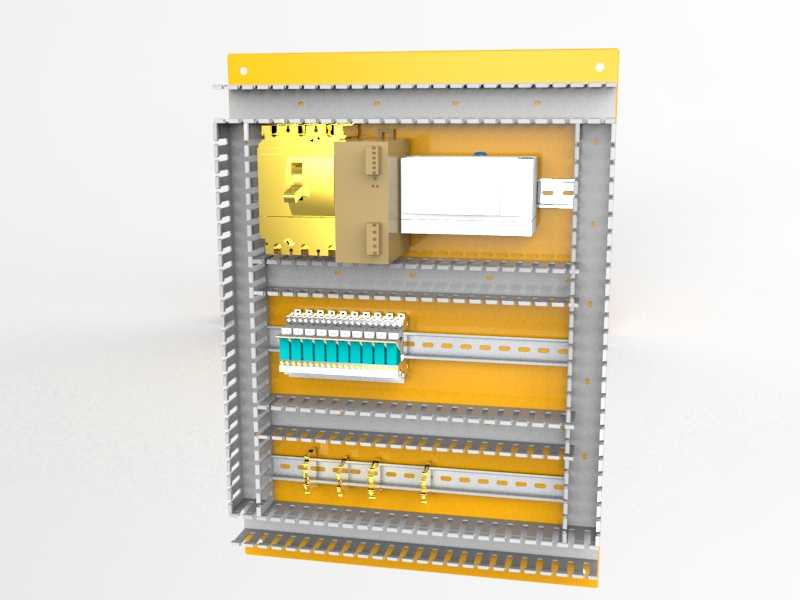

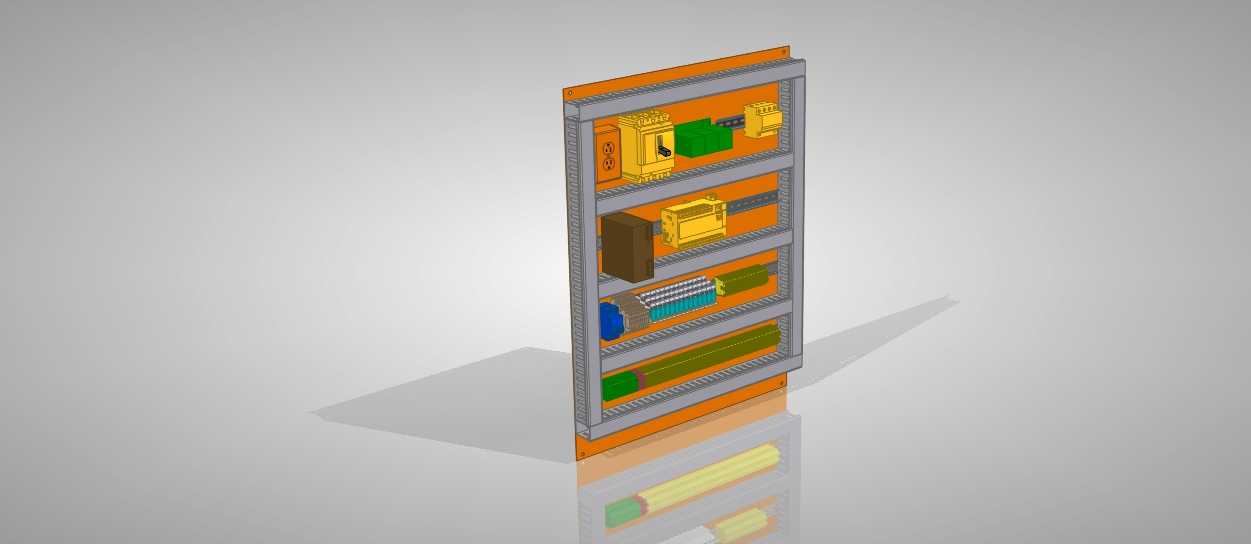

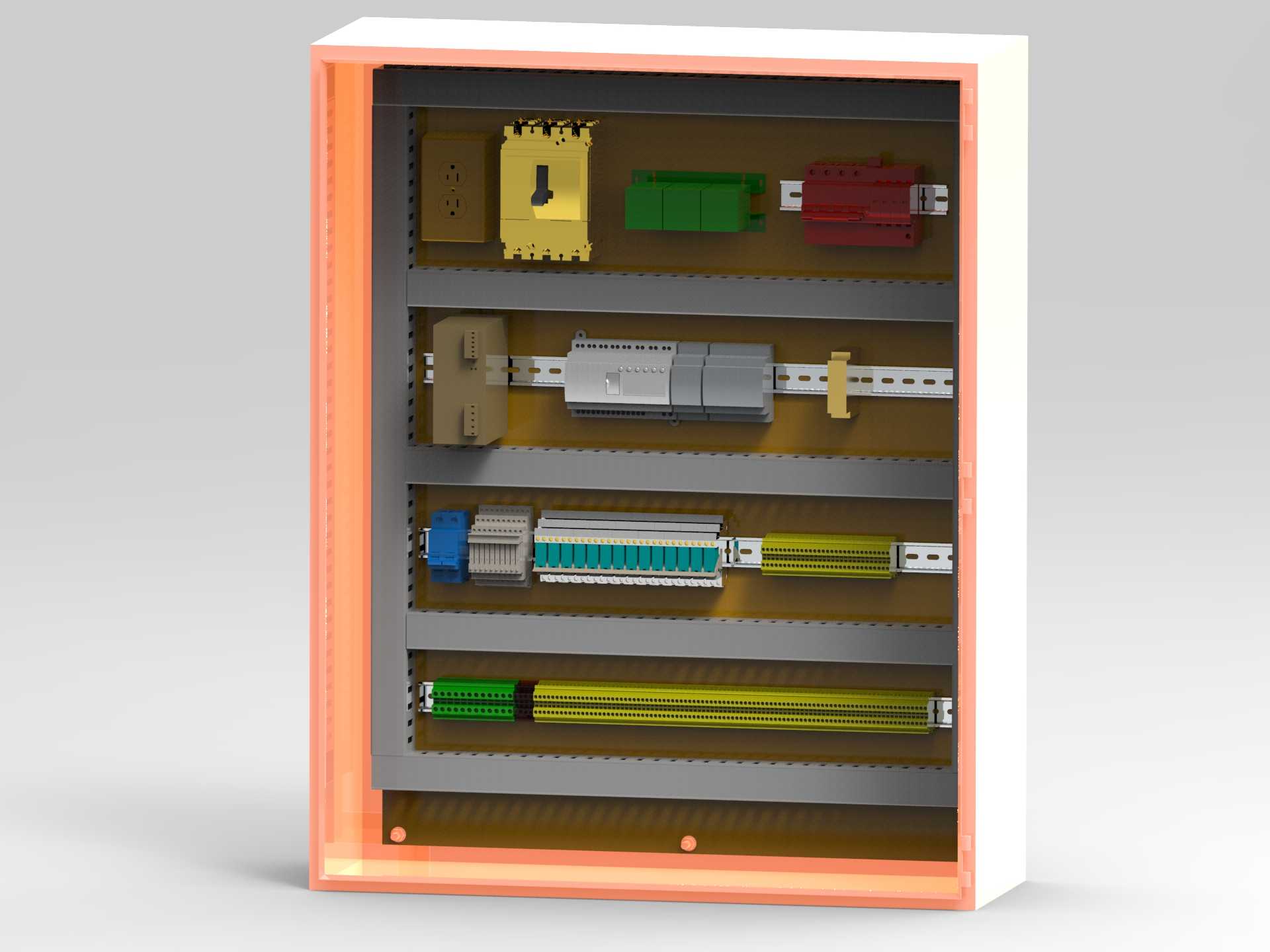

壁挂式电气控制柜体内部元件布局结构

这款壁挂式电气控制柜是工业现场分布式控制场景的核心载体，常见于生产车间工位旁、小型设备配套、楼宇配电间、自动化产线边侧等安装场景，承担着末端设备的电力分配、逻辑控制、信号中转、回路保护的核心作用，能够为现场的传感器、执行器、小型驱动单元提供稳定的供电与控制信号传输通路，同时对回路的过载、短路、漏电等故障起到快速分断保护，避免设备损坏与安全事故。柜体采用壁挂式安装设计，整体为方正箱型结构，外壳采用冷轧钢板弯折成型，边缘做折边强化处理，既保证柜体结构强度，也能避免安装维护过程中划伤操作人员，柜门与柜体之间预留密封胶条安装位，可满足常规工业环境下的防尘防溅要求，适配多数无强腐蚀、无高粉尘爆炸风险的普通工业场景。内部采用分层导轨安装结构，横向布置多根标准DIN安装导轨，不同功能的电气元件按照电流走向与信号流向分层排布：最上层布置主进线回路的保护元件与电源模块，承担主电源接入、浪涌抑制、电压转换的功能，将外部接入的工业交流电转换为控制回路所需的不同电压等级；第二层布置核心控制单元，也就是可编程逻辑控制器与通讯模块，负责采集现场输入信号、运行控制逻辑、输出执行指令，同时预留扩展模块安装位，可根据后续工艺需求增减IO点位；第三、四层布置接线端子排与信号隔离元件，将柜内控制器的信号与外部现场设备的线缆做规整转接，每一组端子都预留清晰的标识位，方便后期接线排查与维护；最下层布置大电流回路的输出端子与接地排，将动力回路与信号回路做物理分隔，避免强电对弱电信号产生电磁干扰。设计过程中充分考虑了布线空间与散热需求，每层元件之间预留足够的走线槽安装位置，强弱电走线槽分侧布置，柜内上下预留自然通风的空隙，避免元件密集堆叠导致的积热问题；安装边界上，柜体背部预留四个壁挂安装孔位，可直接通过膨胀螺栓固定在墙面或设备支架上，柜门开启角度可达到110度以上，方便操作人员对柜内所有元件进行操作与检修，柜内导轨两端预留固定卡扣，可防止元件在设备震动场景下出现移位松脱。整体布局遵循电气设计的安全规范，强弱电分离、进出线分侧、操作元件高度适配人员站立操作的视线范围，既保证电气性能的稳定可靠，也兼顾了后期运维的便捷性，能够适配多数小型单机设备、工位级控制单元的配电与控制需求。
