冲压铆接复合工装设备结构设计

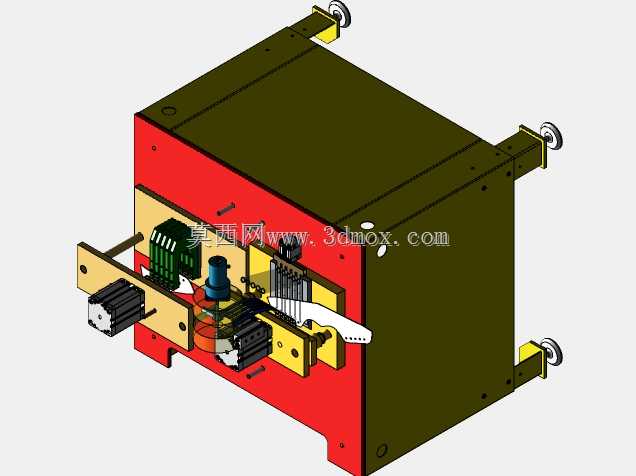

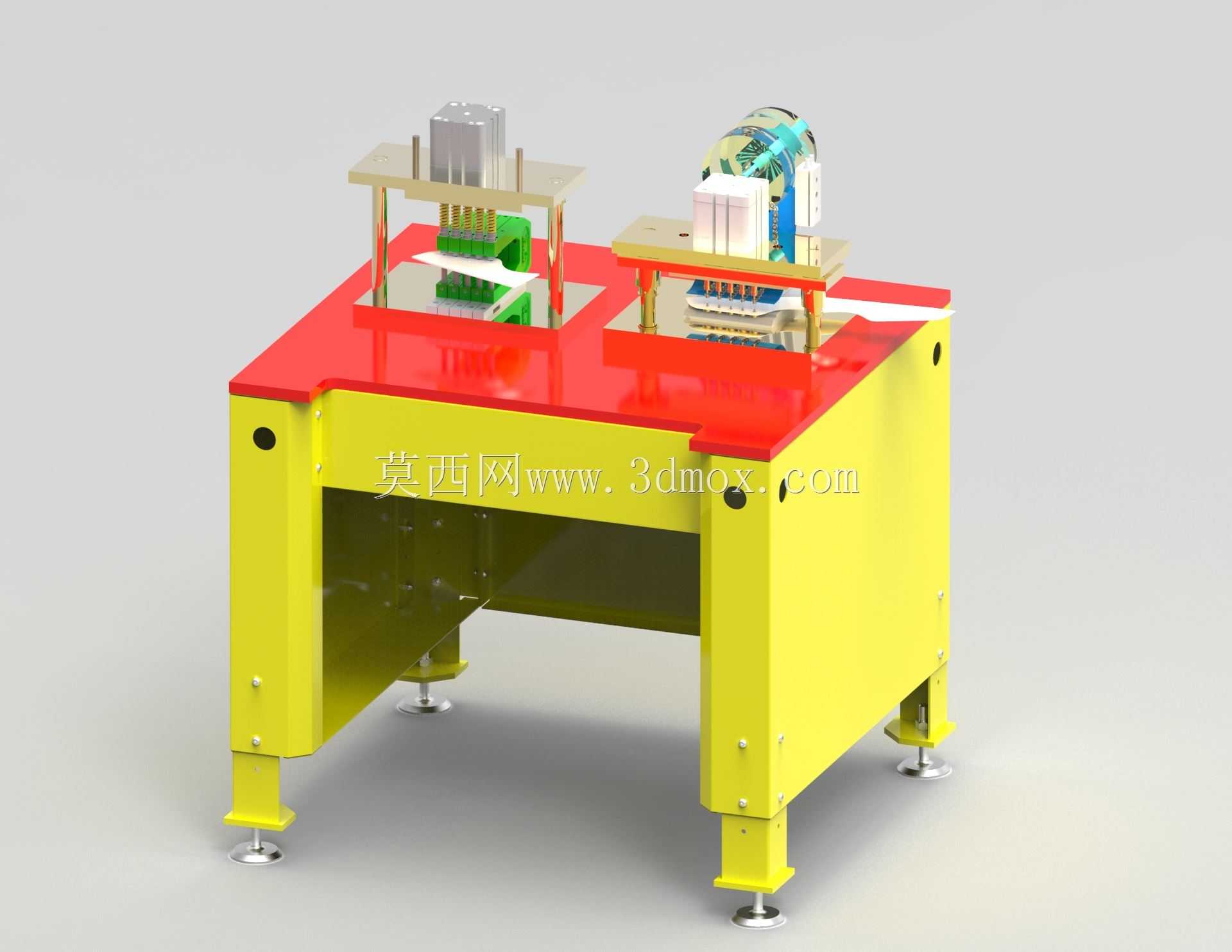

　　在五金零部件批量加工场景里，不少小型结构件需要同时完成冲孔与铆接两道工序，传统分机加工的模式不仅需要多次装夹带来定位误差，还会占用更多车间场地与操作人员，这套复合加工工装就是针对这类痛点做的集成化设计。从结构布局来看，设备采用箱式承载框架作为主体，外侧的橄榄绿色罩壳既做安全防护，避免加工过程中碎屑飞溅、人员误触运动部件，也为内部的执行元件提供安装基准，框架四个角伸出的带滚轮支臂，是为了适配生产线旁的快速移位需求，不需要额外吊装就能在小范围调整工位位置，支臂上的锁紧结构可以在定位完成后固定设备，避免加工过程中出现位移。设备正面的红色安装立板是核心承载面，所有加工执行组件都固定在这块立板上，立板做了加厚处理，能够承受冲压、

　　铆接动作带来的瞬时冲击力，不会因为长期受载出现变形，保证加工精度的长期稳定性。立板上集成了多组直线驱动组件，左侧的两组气动滑台负责工件的上料定位与冲孔工位的进给，滑台搭配的硬质合金冲头可以针对不同厚度的金属薄板完成冲孔作业，冲头的安装座做了快换设计，更换不同规格冲头不需要拆解整个滑台结构，就能适配不同孔径的加工需求。中间位置是铆接执行工位，设置了可旋转的分度台，能够在一次装夹后完成工件多个点位的铆接作业，分度台的定位销采用锥面设计，重复定位精度可以控制在0.02mm以内，避免铆接位置出现偏移。右侧的多针式压接组件是针对带插针类的电子五金件设计的，能够一次性完成多根插针的压装固定，压头的浮动结构可以自动补偿工件的平面度误差，

　　避免出现个别插针压装不到位的情况。整个工装的气路走线都隐藏在立板后方的走线槽内，外部看不到裸露的管线，既避免加工过程中碎屑刮坏管线，也让设备整体外观更规整，维护时只需要打开后侧的罩板就能接触到所有气路接头与阀组，排查故障的效率更高。从安装边界来看，设备整体的占地尺寸控制在1.2米见方以内，不需要做特殊的地基处理，直接放置在硬化的车间地面上就能投入使用，对车间的适配性很强，不管是独立工位作业还是接入流水线做在线加工都能适配。设计过程中特意将冲压与铆接的动作时序做了错峰处理，两个工位的动作不会同时加载到框架上，降低了设备工作时的振动，不需要额外做减震基础就能保证加工精度。进料位置的导向槽做了可调设计，通过更换不同宽度的导向镶条，

　　就能适配不同外形尺寸的工件，不需要重新制作整个进料结构，降低了换产的成本。设备上的所有易损件，比如冲头、铆接头、定位销，都采用标准件设计，采购替换非常方便，不需要单独定制加工，减少了设备的维护停机时间。在实际应用中，这类工装主要用在小型电子五金件、汽车小冲压件的加工环节，把原本需要两台设备、两次装夹完成的工序整合到一台设备上，不仅能减少一名操作人员的配置，还能把两次装夹带来的误差彻底消除，产品的加工良率能提升8%以上，加工效率相比分机作业提升接近一倍。
