二十寸宽屏三星PC显示器外观结构设计

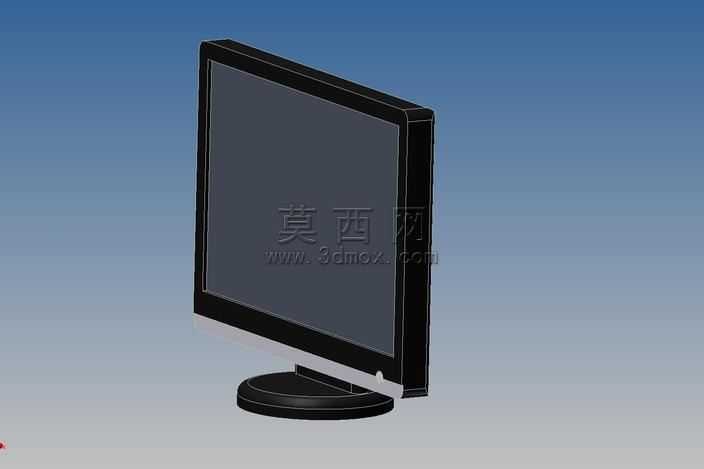

本作品为20寸宽屏三星PC显示器的三维参数化建模成果，建模过程严格参照消费级桌面显示器的真实工业尺寸比例完成，整体还原了家用办公款显示器的经典外观与结构特征。建模阶段首先通过基准面定位确定屏幕长宽比例为16:10的宽屏规格，先绘制屏幕显示区域的外轮廓草图，通过拉伸命令生成屏幕主体的薄壁结构，屏幕边框采用窄边化的设计处理，边框边缘做了微小的圆角过渡，还原真实显示器的注塑边框圆润触感，避免尖锐棱角带来的生硬感。屏幕背部的壳体采用一体化曲面建模，背部从边框位置向后做平缓的厚度收窄，侧面呈现出前薄后厚的流线型轮廓，符合老式LCD显示器的壳体结构特征，背部壳体预留了支架安装的卡位结构，与下方的支撑底座做了精准的装配约束。支撑底座采用圆形平底结构，建模时先绘制圆形底座的轮廓草图，向上拉伸生成带轻微弧度的支撑立柱，立柱与屏幕背部的连接位置做了可旋转角度的铰接结构模拟，还原真实显示器可调整俯仰角度的功能特性，底座表面做了哑光质感的材质区分，与亮面的屏幕边框形成视觉层次。材质渲染阶段，屏幕显示区域赋予深灰色哑光的类屏幕面板材质，关闭状态下呈现均匀的深灰质感，边框部分赋予黑色高光ABS塑料材质，模拟注塑外壳的亮面质感，底座部分赋予深灰色磨砂塑料材质，还原桌面底座的防滑哑光质感，整体渲染采用渐变蓝灰色背景，通过三点布光打出模型的轮廓阴影，清晰呈现显示器的整体比例与结构细节。设计过程中重点考量了桌面显示器的人机交互尺寸，屏幕中心高度匹配普通坐姿下的人眼视线高度，底座直径足够支撑屏幕主体的稳定性，整体结构没有冗余的装饰部件，还原了实用款办公显示器的简约设计风格，所有部件的装配关系都经过干涉检查，不存在结构穿模问题，可直接用于展示、教学参考或者相关外设产品的设计改型参考。
