紧凑型智能显示模块μLCD-28PTU结构设计

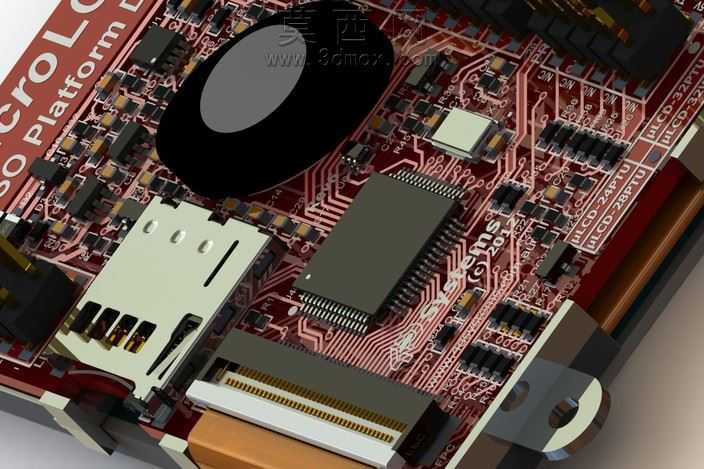

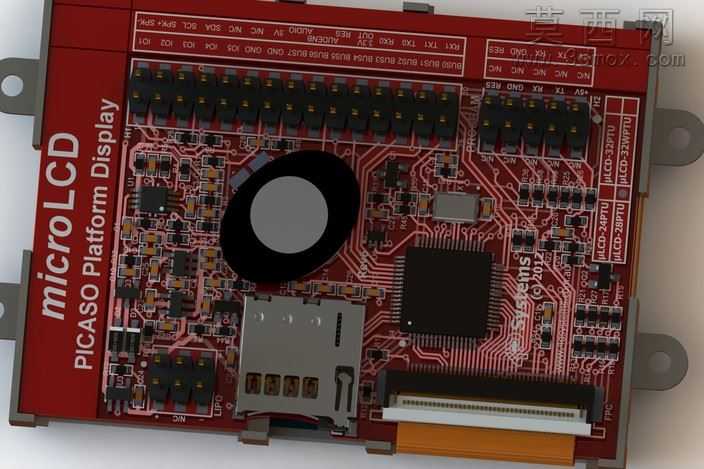

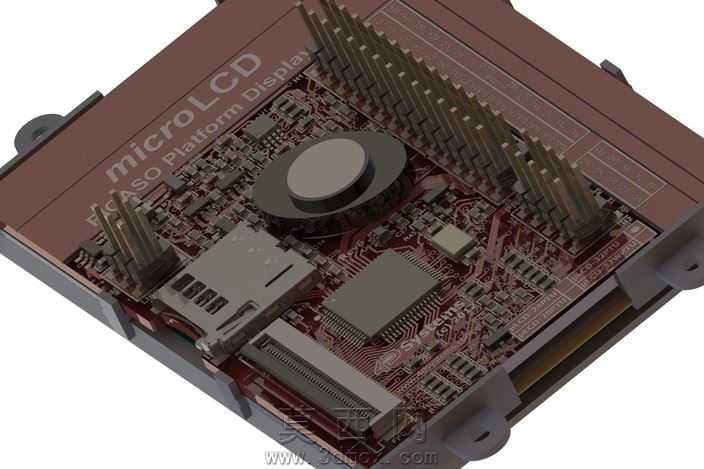

本作品为紧凑型智能显示模块μLCD-28PTU的三维结构建模，建模过程中首先依据产品实际硬件布局完成基准坐标系搭建，对核心板载元件进行1:1比例还原，涵盖主控芯片、存储模块、显示驱动单元、SIM卡插槽、排线接口等关键部件的结构复刻。建模阶段严格遵循硬件堆叠逻辑，区分PCB基板、贴片元件、接插件、显示屏模组等不同结构层级，对PCB板的走线区域做了简化示意处理，同时精准还原各元件的安装定位孔、引脚排布与装配间隙，确保整体结构符合实际生产中的装配公差要求。材质渲染环节针对不同部件做了差异化材质调配：PCB基板采用哑光红棕色阻焊材质，搭配表层丝印标识的半透明质感；贴片芯片采用哑光黑塑封材质，引脚部分做金属镀锡的哑光金属质感处理；SIM卡插槽采用米白色耐高温塑胶材质，金属触点做亮面金属反光效果；板载椭圆扬声器采用黑色防尘网的半透编织质感，排线接口的金属针脚做精细的金属高光处理，整体渲染效果贴近实物的视觉质感。结构设计上充分考虑模块的紧凑性需求，将所有功能元件集中排布于单块PCB基板上，通过合理的元件布局压缩整体体积，同时预留了外部接口的装配空间，兼顾功能集成度与装配便利性。设计思路围绕低成本、高集成度的智能显示应用场景展开，在保证显示驱动、外设控制等核心功能完整的前提下，尽可能优化结构空间利用率，让模块能够便捷嵌入各类小型人机交互设备中，作为目标应用的图形用户界面载体与应用程序接口控制器，适配多类嵌入式交互场景的使用需求。建模过程中对各元件的干涉情况做了逐一校验，确保所有部件在装配后不存在结构冲突，接插件的插拔空间、元件的散热间隙都做了合理预留，还原了产品从设计到落地的完整结构逻辑。
