BMP180气压传感模块结构设计

　　做嵌入式传感单元选型和结构适配的时候，BMP180这类气压传感模块是小型环境检测、高度测算场景里绕不开的元件，这次还原的三维结构完全贴合量产模块的实际装配逻辑，能直接给做小设备集成的结构工程师做干涉检查、安装位预留的参考。先从实际应用场景说，这类模块最常出现在开源硬件开发套件、便携气象监测终端、小型无人机定高单元、室内导航辅助设备里，靠检测大气静压换算海拔高度或者相对压力变化，相比早期的气压传感元件，它的封装更小，外围电路更简洁，不需要额外做复杂的信号调理，就能直接输出数字量信号给主控板。

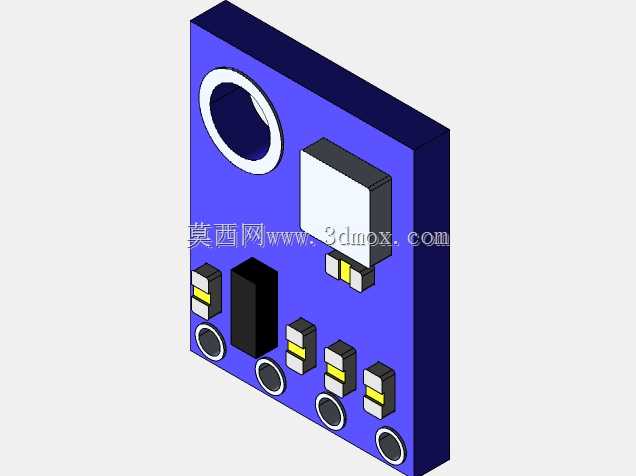

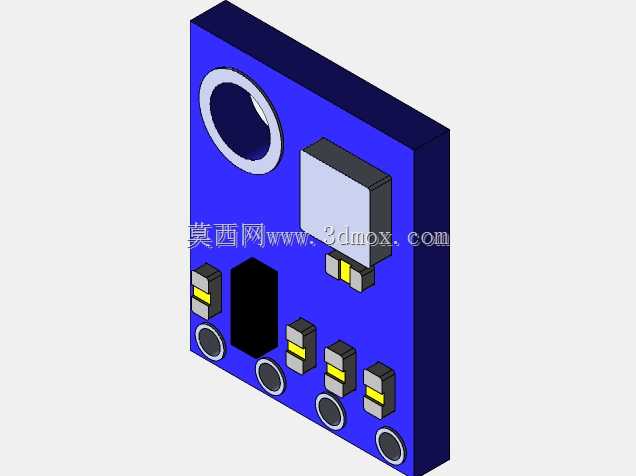

　　设计思路上完全遵循商用模块的布局逻辑，核心的BMP180传感芯片布置在PCB板的视觉中心偏上位置，避开板边安装孔的应力传导区域——毕竟气压传感元件对机械应力很敏感，安装时螺丝锁紧带来的板件形变如果传到芯片封装，很容易带来零点漂移，所以芯片周边特意留了足够的无铜区域，减少应力传递。板载的去耦电容、上拉电阻全部围绕芯片引脚就近布置，缩短高频信号走线长度，减少信号干扰，这也是实际电路设计里的常规操作，三维建模的时候特意还原了每个阻容元件的实际高度，避免做整机装配时出现元件和外壳筋位干涉的问题。

　　外形尺寸和安装边界是做结构集成最需要关注的点，整个模块采用标准的21mm*17mm矩形PCB布局，板厚1.6mm，是常规FR-4板材的通用厚度，左上角预留了3.2mm直径的安装孔，孔中心距离板边的距离符合小型PCB安装的安全间距，既可以用M3铜柱固定堆叠在开源硬件主控板上方，也可以用尼龙螺丝直接固定在设备壳体内的安装柱上。模块的最高元件是核心的BMP180芯片，总高度不超过3mm，其余阻容元件的高度都控制在1.5mm以内，板边预留的2.54mm间距排针焊盘，既可以焊接直插排针做插拔式连接，也可以直接焊接导线做固定接线，排针的位置在PCB下侧边缘，接线后不会超出板件的宽度边界，方便在狭小的设备腔体内走线。

　　功能特性上，这个模块集成了必要的电源滤波电路，只需要供给3.3V直流电源就能正常工作，不需要额外的电平转换电路就能和5V或者3.3V逻辑的主控板通讯，建模的时候特意还原了板上的电源指示LED位置，就在排针接口旁，实际通电后可以直观判断模块供电状态。左上角的开孔是特意预留的气压通气孔，对应模块安装到外壳里的时候，外壳上需要在对应位置开通气孔，保证传感芯片能接触到外界大气，不能被密封在腔体内部，否则压力检测数据会完全失准，这个细节在做结构设计的时候很容易被忽略，建模时特意把开孔的位置和直径做了精准还原，方便结构工程师在做外壳设计时直接对位匹配通气结构。

　　实际做设备集成的时候，这个模块的安装方向没有严格限制，但要注意尽量避开设备内部的发热元件，因为温度变化会影响气压检测的精度，如果不得不靠近热源，就需要在结构上做隔热处理，建模时还原的所有元件高度和位置，都可以直接导入装配体里做热流道附近的间隙检查，预留足够的隔热空间。另外模块的PCB边缘做了0.5mm的圆角处理，避免安装时板边毛刺划伤导线或者绝缘层，这些量产时的工艺细节在三维模型里都做了还原，不是简单的方块拼接，能直接用于生产前的结构验证。
