拉丁美洲标准双联美式电源插座结构

　　这款双联电源插座适配拉丁美洲区域的电气布线规范，对应北美NEMA 1-15P插头的插接需求，在当地民用住宅、商用办公空间、轻型工业作业场所的墙面供电点位中被广泛采用，日常用于为小功率家用电器、办公电子设备、手持式电动工具提供市电接入接口，额定承载电流为15A，适配127V等级的市电供电网络。

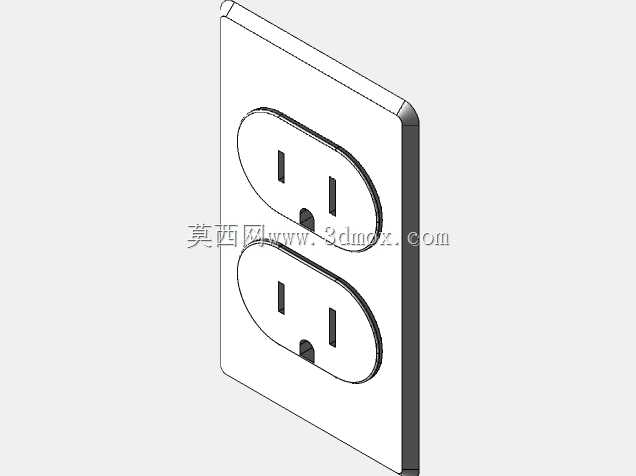

　　从结构设计逻辑来看，这款插座采用上下双联的并排布局，单块面板集成两组独立的两孔带接地极插接位，相比单联插座能在同等墙面开孔尺寸下提升一倍的插接容量，减少墙面布线点位的密集排布问题，降低装修阶段的墙面开槽施工量。面板整体采用圆角矩形的外观设计，边缘做了1.5mm的圆弧过渡处理，安装后与墙面贴合时不会出现尖锐棱角，避免日常使用过程中的磕碰划伤风险，同时圆弧边缘也能减少积灰死角，日常清洁时只需用干布擦拭即可完成表面维护。

　　插接孔位的设计上，每个插孔组的两个扁形相线、零线插孔呈平行竖向排布，下方设置圆形接地极插孔，孔位边缘做了0.8mm的导向倒角，插头插入时能自动导正位置，不会出现插脚卡滞、对位不准的问题。插座内部的铜件采用一体化冲压成型的锡磷青铜材质，弹性模量稳定，插头插拔次数可达万次以上不会出现松脱接触不良的问题，铜件表面做镀镍处理，能在高湿度的沿海区域使用时减缓氧化速度，降低接触电阻过大引发的发热风险。面板材质选用阻燃级PC工程塑料，阻燃等级达到UL94-V0级，当内部出现异常升温时不会出现明火蔓延的问题，满足电气安全的强制要求。

　　安装边界尺寸方面，这款插座适配标准的86型暗装底盒，面板整体外形尺寸为宽86mm、高125mm、厚度8mm，安装时底盒嵌入墙面的深度要求不小于35mm，预留足够的空间容纳内部接线端子与铜件结构。接线端子采用螺丝压紧式结构，适配1.5-2.5平方毫米的铜芯导线，接线时导线剥头长度控制在6-8mm即可，拧紧螺丝后能牢牢压紧导线线芯，不会出现虚接、导线脱落的问题。面板与底盒的固定采用上下两颗M4规格的安装螺丝，螺丝孔位做了隐藏式设计，安装完成后可用配套的塑料盖帽盖住螺丝孔，保持外观的整体性，同时避免螺丝长期暴露在空气中出现锈蚀问题。

　　在实际工程选型过程中，这类插座需要匹配对应区域的插头制式，不能与欧标、英标等其他制式的插座混装在同一回路中，避免用户误插导致设备损坏。布线时每组插座的独立回路载流量需要匹配15A以上的导线规格，回路前端需要配置对应额定电流的漏电保护断路器，当回路出现漏电、过载问题时能及时切断电源，保障用电安全。建模过程中需要重点关注孔位的相对位置尺寸公差，两个扁孔的中心距为12mm，接地极孔位与两个扁孔的中心距为10.3mm，公差需要控制在±0.1mm以内，否则会出现插头无法插入或者插入后松旷的问题。面板背面的定位卡扣需要与底盒的卡槽尺寸匹配，安装时能快速卡入定位，不会出现面板偏移、与墙面缝隙不均的问题。

　　这类插座在实际使用场景中，还需要考虑不同安装环境的防护需求，在卫生间、厨房等潮湿区域安装时，需要搭配防溅盒使用，避免水汽进入插座内部引发短路风险；在户外区域使用时则需要选用带防水盖的同规格型号，满足IP54以上的防护等级要求。日常维护过程中，需要定期检查插座的插接松紧度，如果出现插头插入后容易脱落、插孔发热的情况，需要及时断电后拆开检查内部铜件的弹性状态，出现变形、氧化严重的问题时及时更换插座，避免引发电气安全事故。
