卡乐微冷机温控调节装置结构设计

　　在商用制冷、小型工业温控场景里，这类嵌入式温控调节单元是整套冷控系统的核心交互部件，常被装配在商超冷柜、小型工业冷水机组、实验室恒温箱的面板开孔位，直接对接制冷回路的温度采集、压缩机启停控制、化霜逻辑输出端口，替代传统的分体式温控接线方案，把参数设置、状态显示、信号输出整合在同一个壳体内，减少现场布线的冗余节点。从结构设计逻辑来看，这款装置采用标准导轨兼容加面板嵌入的双安装适配思路，壳体主体采用阻燃ABS注塑成型，背部的散热鳍片沿着壳体长度方向等距排布，鳍片的开槽深度和间距经过热仿真校核，既保证内部功率元件工作时的热量能顺着鳍片间隙对流散出，又不会让壳体背部的结构强度出现明显折损，避免安装插拔时出现壳体开裂的问题。

　　前面板的显示区域做了下沉式遮光处理，数码显示管的安装位比面板平面低1.2mm，周边做了哑光黑的遮光围边，避免现场强光直射时显示数值出现反光看不清的情况，按键区域采用一体式硅胶按键覆层，按键下方的凸点和PCB上的轻触开关位置精准对位，按键行程控制在0.8mm，既保证按压的反馈手感，又能达到面板正面的IP65防护等级，防止冷链场景里的凝露、清洁用水渗入壳体内部造成电路短路。安装边界尺寸上，这款装置的面板开孔尺寸遵循行业通用的92*92mm嵌入式安装规范，壳体插入柜体的深度控制在70mm以内，背部的接线端子排采用插拔式接线结构，端子的防呆凸筋做了不对称设计，现场接线时不会出现插反端口的问题，端子的压线螺丝采用M3规格，适配0.5-2.

　　5平方毫米的多股铜芯线，满足常规小功率制冷回路的载流要求。在功能集成层面，装置内部预留了NTC温度传感器的接入端口、继电器输出端口、RS485通讯端口，对应的端口在壳体内部做了分区隔离，强电输出端口和弱电信号端口之间设置了绝缘挡片，避免强电串入弱电回路烧毁通讯模块。壳体两侧的卡扣采用弹性悬臂结构，卡扣的伸出长度可以适配1-3mm厚度的柜体面板，安装时只需要把装置从面板正面推入开孔，卡扣会自动卡在面板背面，不需要额外加装固定螺丝，大幅提升现场装配的效率，拆卸时只需要按压两侧卡扣的解锁位就能把装置从面板正面推出，方便后期维护更换。前面板的标识区域采用激光镭雕工艺，不会因为长期擦拭、凝露侵蚀出现标识脱落的问题，

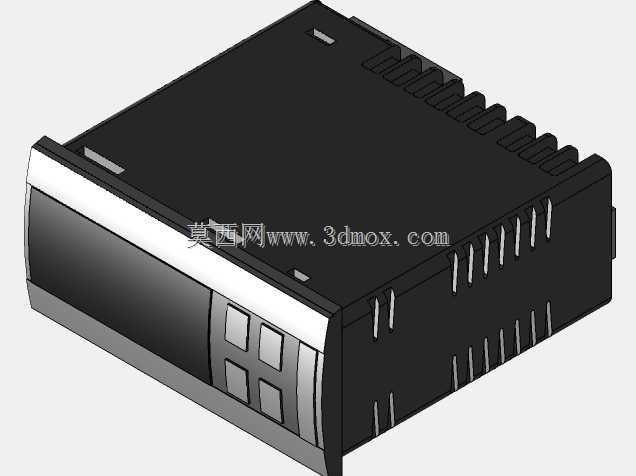

　　显示区域的透光片采用防刮花的PC材质，表面硬度达到2H，日常清洁维护时不会被清洁布上的硬质颗粒刮花影响显示效果。从实际应用的适配性来看，这款装置的结构设计充分考虑了冷链场景的高湿、低温差的使用环境，壳体的拼缝处都做了止口设计，装配后止口的重叠量达到2mm，配合内部的密封泡棉，能有效阻止潮气顺着拼缝渗入壳体内部，背部的散热鳍片末端做了圆角处理，避免安装插拔时划伤施工人员的手部，也不会刮伤连接的线缆绝缘层。在三维建模的细节处理上，模型还原了壳体所有的结构特征，包括按键的凹凸纹理、散热鳍片的倒角、卡扣的弹性结构细节、端子排的接线位标识凸点，所有的配合间隙都按照实际注塑件的公差要求设置，装配关系完全还原实物的装配逻辑，可以直接用于面板开孔的干涉检查、成套设备的装配仿真、布线路径的规划验证，帮助结构设计人员在整机设计阶段就提前确认安装位的空间余量，避免后期生产装配时出现尺寸干涉、安装空间不足的问题。
