1/8英寸GG4.3W实心锥形喷嘴结构

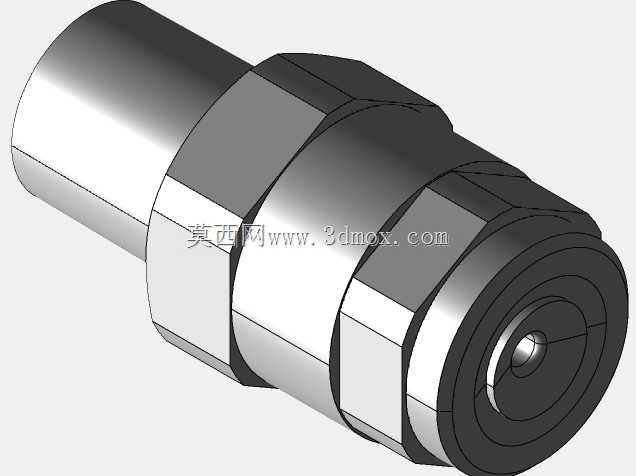

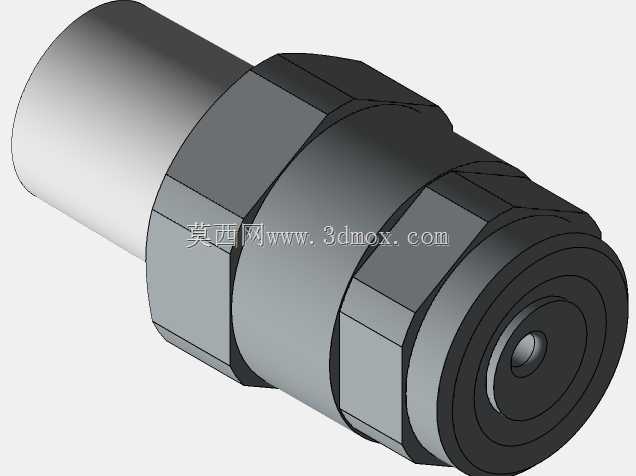

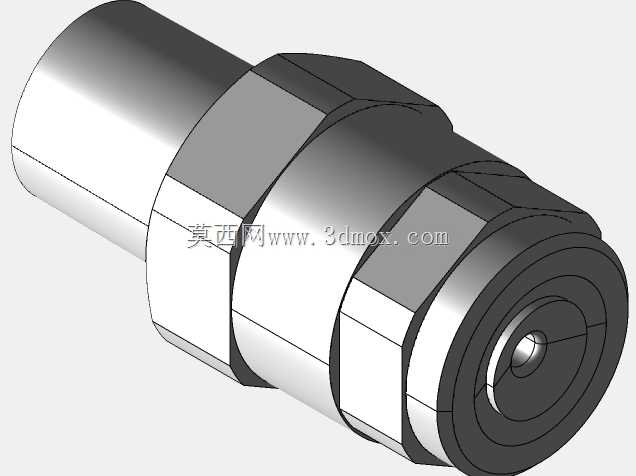

　　这款喷嘴的结构设计完全围绕工业喷淋场景的实际使用需求展开，在做三维建模的时候，首先要考虑的就是现场安装的适配性，1/8英寸的管螺纹接口是行业内小流量喷淋工位的通用接口规格，不管是装在清洗设备的喷淋支管、加湿系统的管路终端，还是冷却工位的喷射点，都能直接和现有标准管路对接，不需要额外做转接头加工，能减少现场安装的配件冗余。从结构拆分来看，主体采用多段式六角柱加圆柱的组合外形，不是随意做的造型：靠近接口端的圆柱段是螺纹旋合的避让区，长度刚好覆盖标准1/8管螺纹的有效旋合长度，不会出现螺纹拧到底还留间隙或者干涉的问题；中间的六角段是给安装扳手预留的夹持位，对边尺寸完全符合标准呆扳手的夹持规格，现场安装的时候不用特制工具，

　　普通开口扳手就能卡紧，拧动的时候不会打滑，也不会因为夹持位太小导致拧不紧出现渗漏。靠近喷口端的六角结构，是考虑到后期维护拆洗的需求，喷嘴用久了之后流体里的杂质容易堵塞喷孔，维护的时候可以用两把扳手分别卡住两个六角位反向施力，就能拆开内部的流道组件清理，不会因为只有一个夹持点，拧动的时候把整根管路都拧变形。内部流道的设计是这款喷嘴的核心，实心锥形的喷射效果靠的是内部的旋流腔结构，建模的时候要精准控制旋流槽的角度和深度，保证流体进入之后能形成稳定的旋流，从喷口喷出的时候扩散角均匀，不会出现偏喷、流量分布不均的问题。4.3W的流量参数对应的是额定压力下的喷射覆盖范围，在清洗工位上，这个流量的喷嘴刚好能覆盖直径10厘米左右的圆形区域，

　　多个喷嘴排布的时候只要按这个覆盖间距布置，就能形成无死角的喷淋面，不会出现局部漏洗的情况。安装边界方面，整体的轴向长度控制在短尺寸范围内，在空间紧凑的设备内部安装的时候，不会和周边的工件、管路产生干涉，外轮廓的最大直径就是六角段的对边尺寸，排布的时候相邻喷嘴的中心距只要大于这个直径，就不会出现安装工具碰擦的问题。喷口端的内凹设计，是为了保护喷孔边缘，现场安装或者工件转运的时候如果有轻微磕碰，不会直接伤到喷口的锐边，避免因为喷口变形导致喷射形态被破坏。在实际工况里，这款喷嘴可以适配多种流体介质，不管是常温的清水、清洗液，还是一定温度的冷却介质，结构的密封面都采用平面压紧加锥面定位的组合，靠金属件之间的硬密封就能实现无渗漏，

　　不需要额外加密封垫片，减少了易损件的更换频率。建模的时候所有的倒角、退刀槽都按照实际机加工的工艺要求做了还原，比如螺纹末端的退刀槽宽度、六角段的倒角角度，都是符合常规数控车削的加工参数，不会出现设计出来的结构没法上机加工的问题。从选型的角度来说，这种小规格实心锥喷嘴特别适合小零件的定点清洗、输送带的局部加湿、焊接工位的烟尘喷淋降尘这些场景，因为流量小，不会造成流体的浪费，同时喷射的冲击力足够，能达到清洗或者降尘的效果。在做设备管路布局的时候，只要把喷嘴的安装位置对准需要处理的点位，调整好喷射距离，就能获得稳定的喷淋效果，不需要额外做角度调整，因为喷嘴本身的喷射轴线和接口轴线是完全同轴的，安装的时候只要保证螺纹垂直于安装面，喷流方向就不会偏斜。
