儿童组合游乐滑梯攀爬设施结构设计

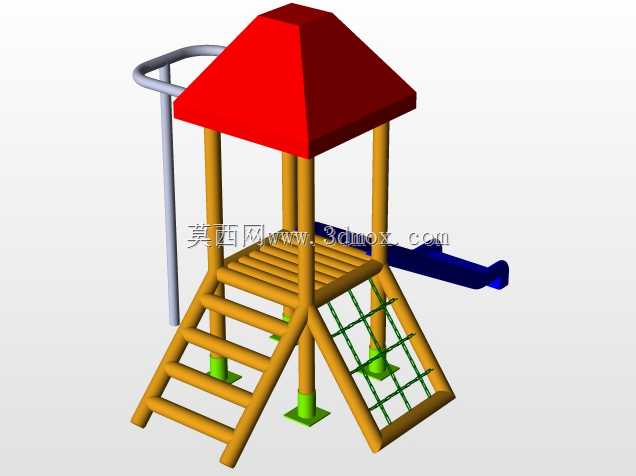

　　这套组合式儿童游乐设施的三维结构，主要面向社区公共活动区、幼儿园户外场地、商业综合体儿童游乐层等场景落地使用，核心是为3-12岁年龄段儿童提供兼具攀爬、滑行、休憩互动的综合游乐载体，区别于单一功能的滑梯或爬架，该结构将多种游乐动作路径整合在同一支撑框架上，能有效减少场地占用面积，同时提升设施的游乐趣味性与单位面积容客量。从结构设计逻辑来看，整体采用四柱支撑的框架式受力体系，四根主立柱作为核心承重构件，底部设置方形扩面的固定基座，安装时可通过膨胀螺栓与硬化混凝土地面锚固，基座与立柱衔接处做了加高的加强段，避免儿童攀爬过程中脚部磕碰连接紧固件，同时也能分散立柱传递的竖向荷载，防止长期使用后出现立柱下沉或框架倾斜的问题。

　　主框架顶部设置四坡顶造型的遮雨棚结构，棚面采用大倾角坡面设计，降雨时可快速排走表面积水，避免棚面积水渗漏锈蚀内部连接结构，同时醒目的红色棚面也能在户外场地中形成清晰的视觉标识，方便家长快速定位儿童所在位置。框架左侧集成直梯攀爬结构，梯步采用等间距的圆管横杆设计，横杆表面做滚花防滑处理，梯段两侧与主立柱刚性连接，踏步间距严格按照儿童步幅设置在180mm区间，避免步距过大导致儿童攀爬时踩空；梯段旁侧设置弧形单杠扶手，既可以作为儿童攀爬直梯时的辅助抓握构件，也能单独作为引体向上、悬挂互动的游乐部件，扶手与主立柱的连接位置做了圆弧过渡处理，所有外露连接端都设置了塑料封盖，不存在尖锐凸起的安全隐患。框架右侧集成网格攀爬结构，

　　采用高强度尼龙绳编织的网格作为攀爬面，网格边框与主框架采用铰接式连接，可缓冲儿童攀爬时的侧向冲击力，网格的网孔尺寸控制在120mm见方，既可以满足儿童手脚踩踏抓握的尺寸需求，也能避免儿童肢体卡入网孔造成安全事故。框架延伸段设置一体式弧形滑梯，滑梯滑道采用等截面的凹槽结构，滑道两侧设置高度150mm的挡边，防止儿童滑行时从侧面滑落，滑道出口段做了平缓的抬升缓冲段，能在滑行末端降低儿童的滑行速度，避免冲出滑道造成磕碰。从安装边界尺寸来看，整套设施的占地投影为矩形，长度方向控制在3.2m区间，宽度方向控制在2.1m区间，顶部遮雨棚的离地高度为2.8m，安装时需要在设施周边预留至少1.5m的安全缓冲距离，

　　缓冲区域需铺设厚度不小于50mm的橡胶安全地垫，吸收儿童意外跌落时的冲击力。结构设计过程中，所有金属构件都采用圆角过渡处理，不存在小于30mm的活动间隙，避免儿童手指卡入；立柱、梯步等金属接触件表面都做了喷塑处理，触感温和不会在高温暴晒后出现烫伤风险，同时涂层具备耐候抗紫外线性能，可适应户外长期日晒雨淋的使用环境，不会轻易出现涂层脱落、构件锈蚀的问题。整套设施的受力路径清晰，竖向荷载通过主立柱直接传递到地面基础，侧向荷载通过爬梯、攀爬网、滑梯的斜向支撑构件分散传递，整体结构的抗风等级可满足常规户外场地的使用要求，不需要额外设置拉索加固，安装流程简单，仅需在地面完成基础锚固后即可投入使用，后期维护仅需定期检查连接紧固件的松紧度、攀爬绳的磨损情况即可，运维成本较低。
