户外公共健身区冲浪式踏板健身器材结构

　　这款冲浪式健身器材主要面向社区公共健身区、城市公园健身点、乡镇文体活动广场等户外公共健身场景布设，核心用途是为普通健身人群提供模拟冲浪动作的下肢与核心力量训练途径，使用者双脚踩踏踏板、双手握持扶手完成左右摆荡动作时，可同步锻炼腿部肌群、腰腹核心稳定性以及肢体协调能力，相较于常规漫步机类器材，其动作轨迹更贴近侧向发力模式，能覆盖到日常行走锻炼较少刺激的大腿内收、外展肌群。从结构设计逻辑来看，整体采用单立柱落地支撑的布局思路，主承载立柱选用大直径圆管作为主体，底部设置加宽法兰安装盘，通过膨胀螺栓与硬化混凝土地面完成刚性固定，安装时需保证立柱垂直度偏差不超过千分之三，避免长期偏载受力导致立柱焊缝出现疲劳开裂。立柱上部延伸出横向扶手总成，

　　扶手采用多段圆管弯折焊接成型，握持区域做了防滑纹理处理，扶手的横向跨度参考成年人肩宽数据设定，保证不同身高的使用者都能找到舒适的握持位置，扶手与立柱的连接节点处设置加厚加强筋板，承受使用者摆荡过程中传递的侧向拉力与压力。立柱中下部连接两组独立的摆臂踏板组件，每组摆臂通过内置的自润滑轴套与立柱上的固定销轴铰接，摆臂可绕销轴在设定角度范围内做往复摆荡，摆臂的摆动行程经过限位结构约束，避免摆幅过大导致使用者失去平衡，踏板表面采用冲压成型的防滑纹路，边缘做圆弧翻边处理，防止运动过程中脚部滑脱，踏板的离地高度参考人体工程学数据设定，保证使用者上下器材时无需大幅抬腿，适配中老年健身人群的使用习惯。设计过程中充分考虑户外使用的耐候性需求，

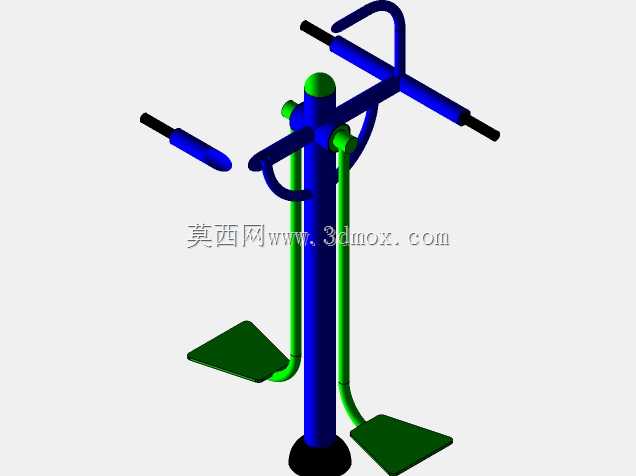

　　所有金属构件表面均采用抛丸除锈后静电喷塑处理，不同功能部件采用区分度较高的配色，主立柱采用醒目的蓝色涂装，摆臂与踏板采用绿色涂装，扶手握持段采用黑色防滑包覆，既提升器材的视觉辨识度，也能在户外长期日晒雨淋环境下延缓涂层老化脱落。安装边界方面，器材布设时需在周边预留不小于一米的安全活动空间，地面需做硬化处理，硬化层厚度不低于15厘米，保证膨胀螺栓的锚固强度，器材整体高度控制在两米以内，避免对周边低空管线造成干扰，踏板摆荡的最低位置与地面保留足够安全间隙，防止运动过程中踏板磕碰地面造成结构损伤。从结构受力角度分析，整个器材的受力路径清晰，使用者施加在踏板上的竖向载荷与侧向摆动力通过摆臂传递到铰接销轴，再由销轴传递到主立柱，

　　最终通过底部法兰盘分散到地面基础，所有铰接位置均采用免维护的自润滑轴承，无需定期加注润滑脂，降低后期运维成本，扶手位置的载荷直接通过横向连接管传递到立柱上部，与下部摆臂的受力点形成上下分布的受力格局，减少立柱承受的附加弯矩。
