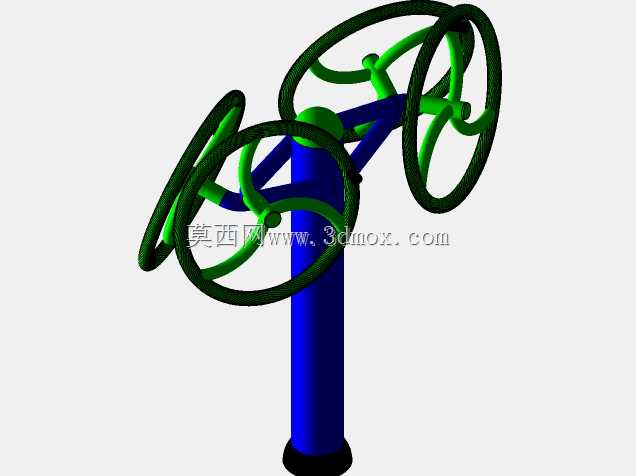

户外公共健身太极推揉器三维结构设计

　　这款太极推揉器的结构设计，首先围绕户外公共健身场景的使用需求展开，作为社区健身区、公园活动场、校园户外锻炼区的标配器械，其核心用途是满足不同年龄段人群的肩周、上肢关节活动需求，通过多转盘的同步或独立转动，帮助使用者活动肩肘腕关节，拉伸上肢肌群，改善上肢体态灵活性，尤其适合中老年人群日常康复锻炼使用，也可作为青少年运动前上肢热身的辅助器械。从结构设计思路来看，整体采用单立柱支撑的落地式布局，立柱底部设置加厚安装法兰盘，通过膨胀螺栓与混凝土地面刚性连接，安装边界需预留直径不小于1.8米的无遮挡安全活动区域，避免使用者转动转盘时与周边设施发生碰撞，立柱主体采用圆管型材加工，表面做户外喷塑防锈处理，适配户外长期日晒雨淋的使用环境，

　　壁厚设计满足多人同时施力的强度要求，静态承重冗余量达到常规使用载荷的3倍以上，避免长期使用出现立柱变形、连接松动的问题。上部的转动组件共设置四个独立转盘，转盘采用环形框架加内部辐条的结构，每个转盘通过内置的深沟球轴承与中部连接支架相连，转动阻尼经过调校，既不会因阻尼过小导致转盘转动过快造成磕碰，也不会因阻尼过大影响正常转动锻炼，四个转盘呈错落角度分布，分别对应不同身高使用者的操作高度，最低转盘距安装地面高度为1.1米，最高转盘距安装地面高度为1.6米，覆盖1.4米到1.9米身高人群的舒适操作区间，转盘外圈包裹软性防滑材质，提升握持舒适度的同时，避免低温环境下金属材质直接接触皮肤的不适感，也能减少磕碰时的伤害风险。

　　中部的连接支架采用多向延伸的焊接结构，每个转盘的连接轴都做了倾角设计，让使用者在转动转盘时手臂保持自然弯曲的姿态，符合人体工程学要求，避免直臂操作造成的关节受力损伤，连接支架与主立柱之间采用法兰加螺栓的紧固方式，方便后期维护时拆卸更换转动组件，所有连接螺栓都采用防盗防松设计，外露螺栓头做圆弧钝化处理，避免尖锐棱角划伤使用者。从实际使用场景的适配性来看，该器械支持最多四人同时锻炼，每个转盘可独立360度旋转，使用者可根据自身锻炼需求选择单盘转动、双盘同步转动或者多盘组合转动的锻炼方式，转动过程中转盘无轴向窜动，径向跳动量控制在0.5毫米以内，保证转动过程的平稳性，内置轴承采用密封式结构，可阻挡户外灰尘、雨水进入轴承内部，

　　延长润滑脂的使用寿命，减少后期维护频次。在外形尺寸设计上，整体安装完成后最大外轮廓直径为1.7米，总高度为1.85米，立柱底部安装法兰盘尺寸为300毫米见方，设置四个直径18毫米的安装孔，适配M16规格的膨胀螺栓，安装时需保证混凝土地面厚度不小于150毫米，混凝土强度等级不低于C25，保证安装后的整体稳定性，在受到侧向冲击力时不会出现倾斜、倒伏的安全隐患。转盘的环形握把直径为32毫米，符合成年人手部握持的舒适尺寸，握把表面做防滑纹理处理，即使手心出汗也能保持足够的握持摩擦力，避免锻炼过程中脱手。整体结构没有多余的外露突出部件，所有焊接位置都做打磨抛光处理，表面涂层均匀无毛刺，不会勾挂使用者衣物，各个转动部件的间隙控制在5毫米以内，避免手指、衣物卡入间隙造成意外伤害。从结构建模的细节来看，各个部件的装配关系完全按照实际生产工艺搭建，立柱的型材规格、轴承的选型尺寸、连接螺栓的规格长度都符合实际加工要求，可直接作为生产加工的结构参考，也可用于健身区布局规划的效果展示，帮助设计人员直观确认器械安装后的空间占用情况，合理规划健身区域的设施排布。
