双工位防护型瓶装物料灌装作业站结构设计

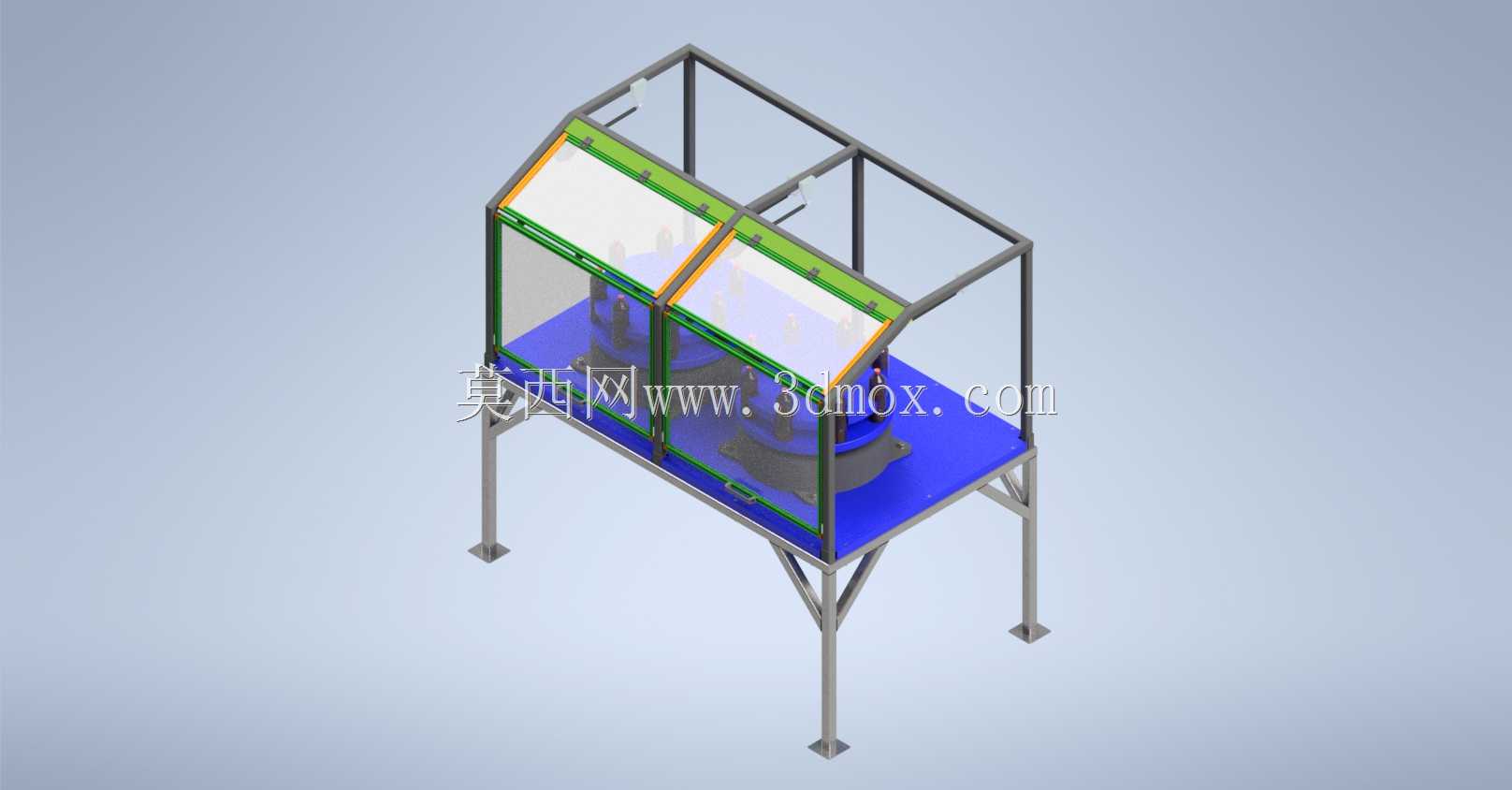

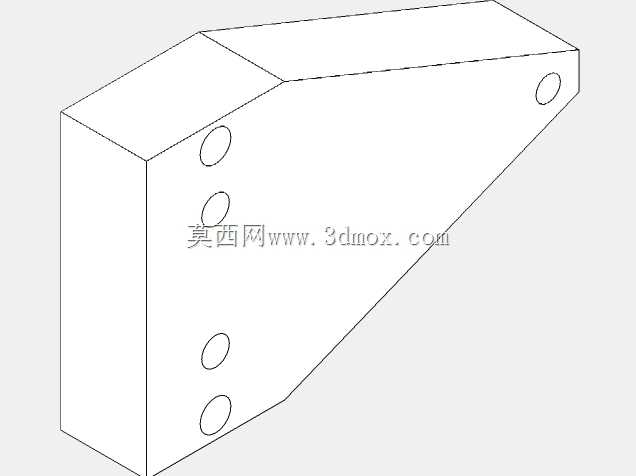

　　这套灌装作业站的结构设计，核心面向食品饮料、日化洗护、小型医药制剂等行业的中小批量瓶装物料灌装工序，适配圆柱型、异型瓶等多种常见瓶装容器的定量灌装作业场景，可对接前端理瓶输送线、后端旋盖贴标工序，组成完整的瓶装产品生产链路。从实际产线布局来看，该设备采用立式框架结构，底部采用四根带可调脚杯的支撑立柱，立柱与上层作业平台之间采用斜撑加强结构，可抵消灌装过程中执行机构往复动作产生的振动，保证灌装工位的定位精度；脚杯的可调行程可适配车间地面15mm以内的高度差，无需额外制作安装基础，直接放置在硬化车间地面即可完成调平固定，整体安装边界控制在长1200mm、宽800mm、高1800mm范围内，可适配多数中小型生产车间的工位排布，不会占用过多通道空间。

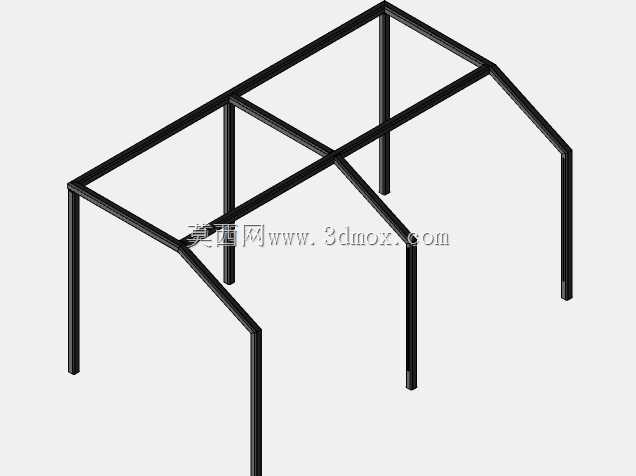

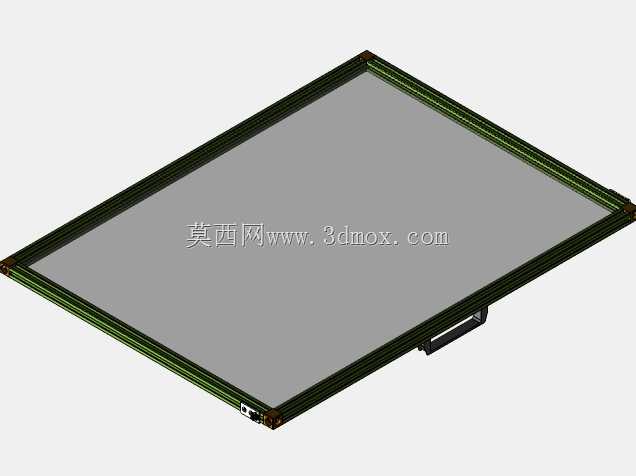

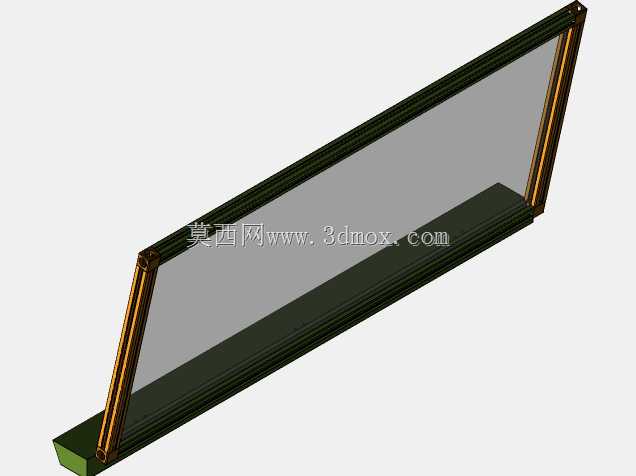

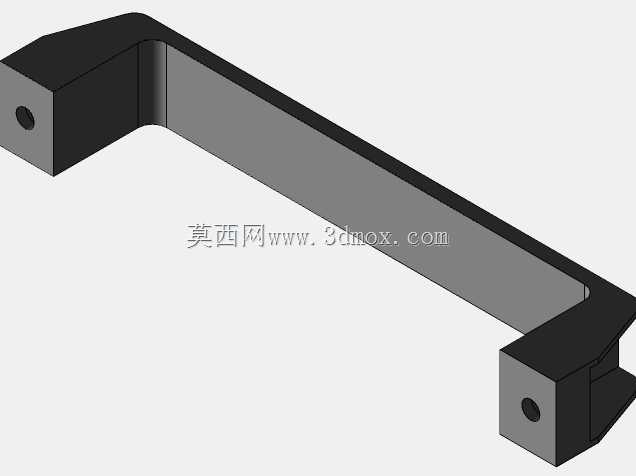

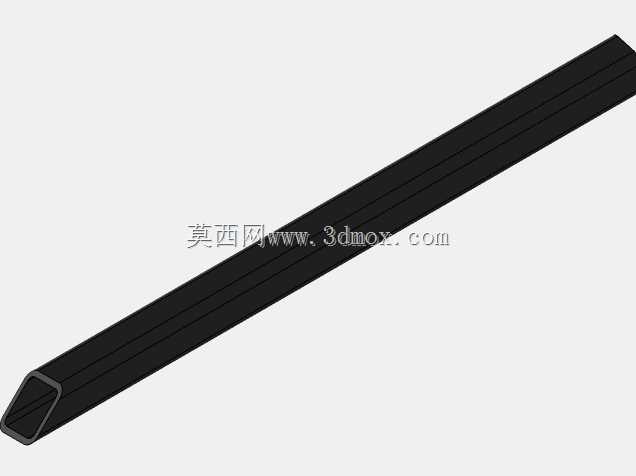

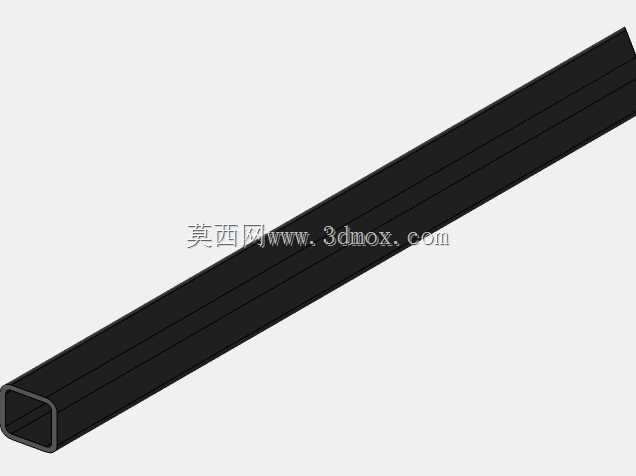

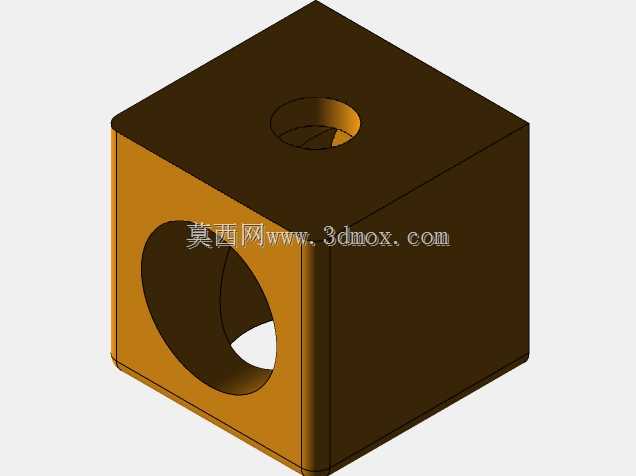

　　设备上层设置双工位灌装作业区，外围采用铝型材搭建防护框架，框架三面镶嵌透明防护挡板，既可以避免灌装过程中物料飞溅污染车间环境，也能防止操作人员误触运动部件引发安全风险，正面预留上下料操作开口，方便操作人员取放待灌装瓶体，也可根据需求对接自动输送机构实现全自动上下料。作业平台采用蓝色防滑复合板材制作，台面预留灌装执行机构的安装孔位、走线孔与废料收集导流槽，日常生产中洒落的少量物料可通过导流槽汇集到台面侧边的收集口，方便日常清洁维护，避免物料残留滋生细菌或腐蚀台面结构。

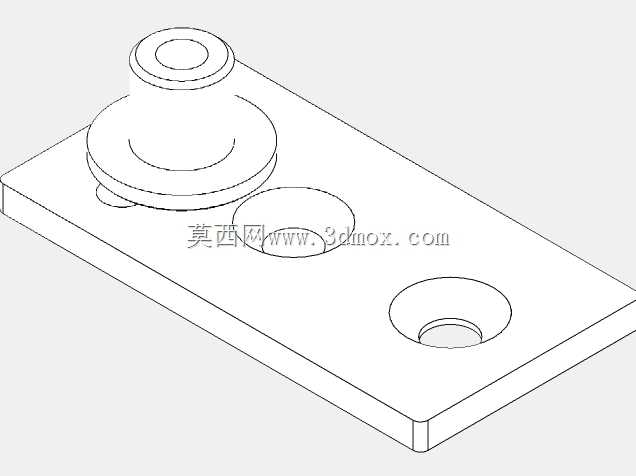

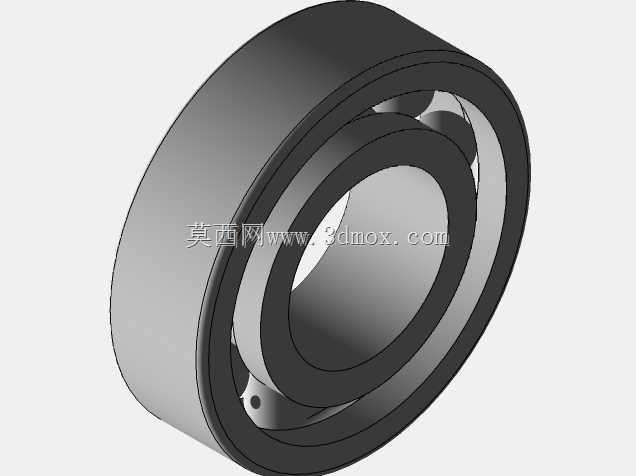

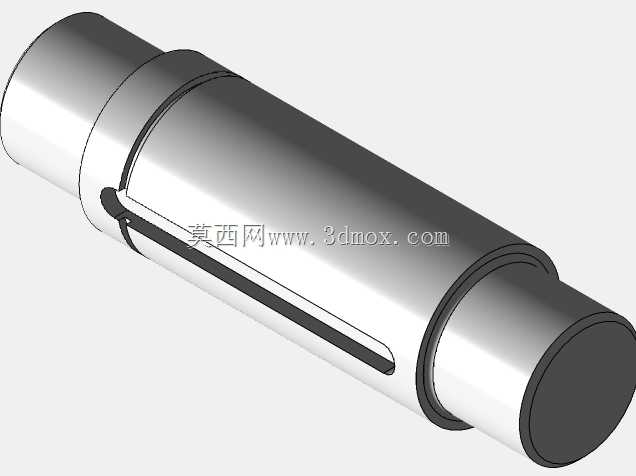

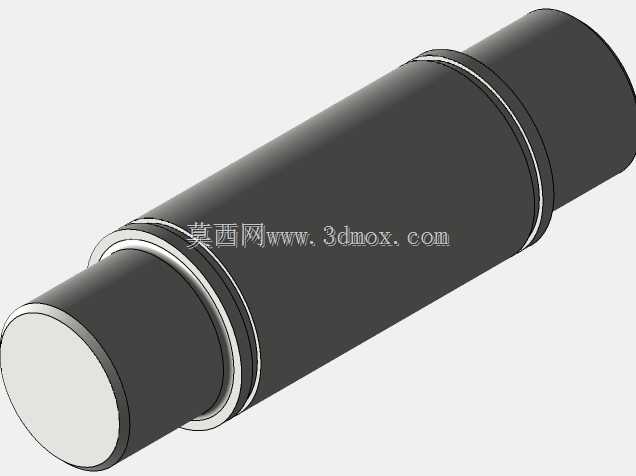

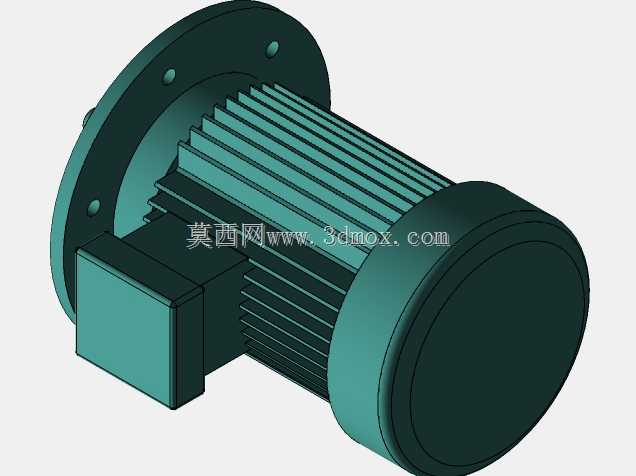

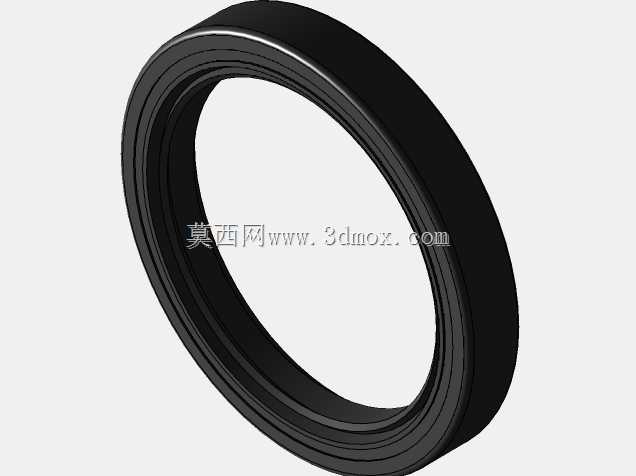

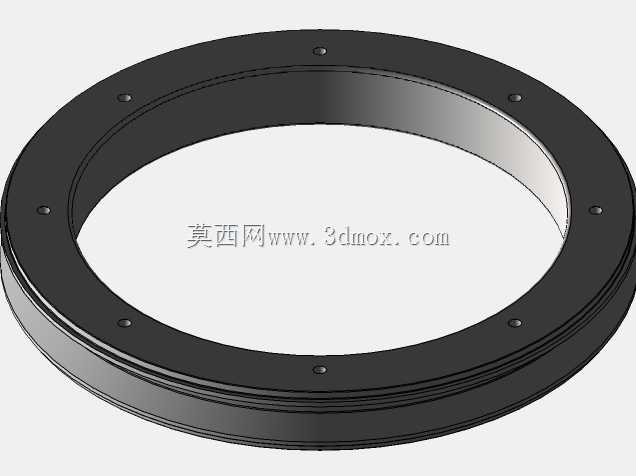

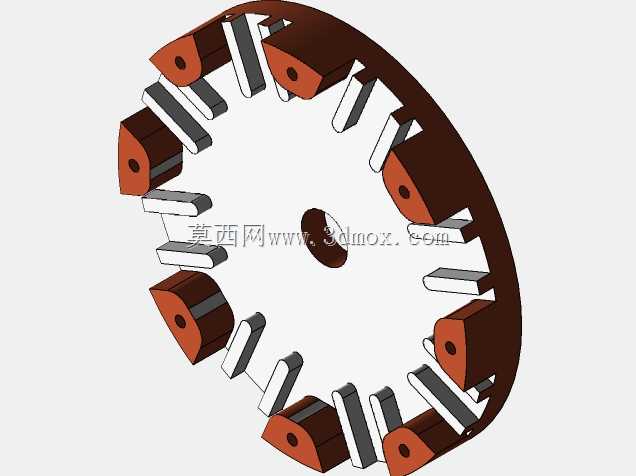

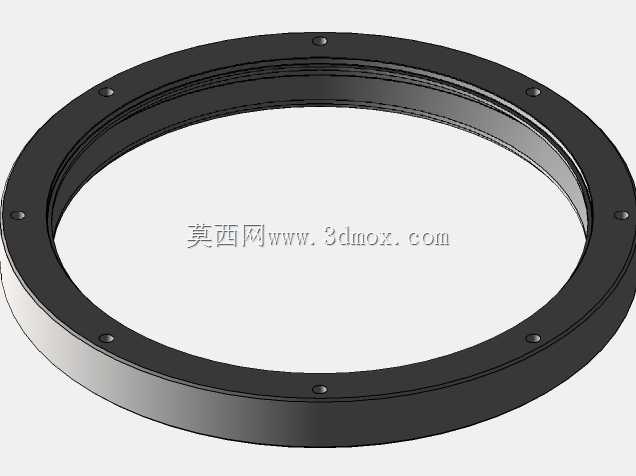

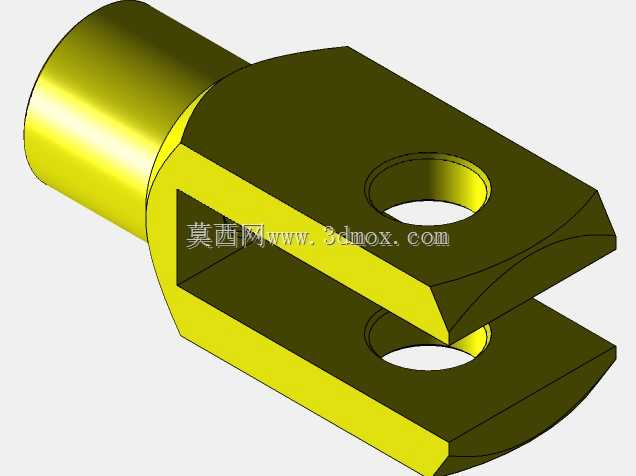

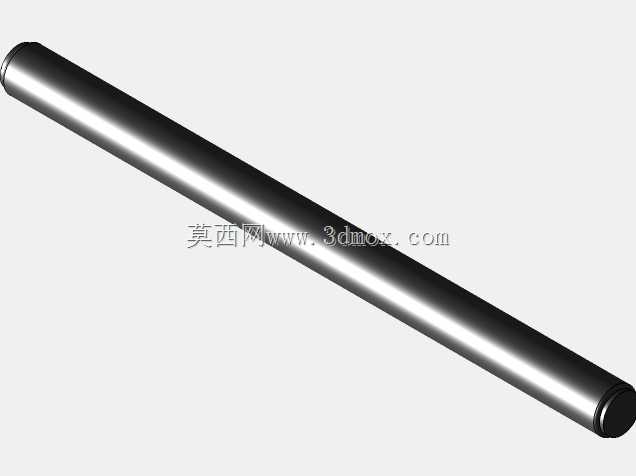

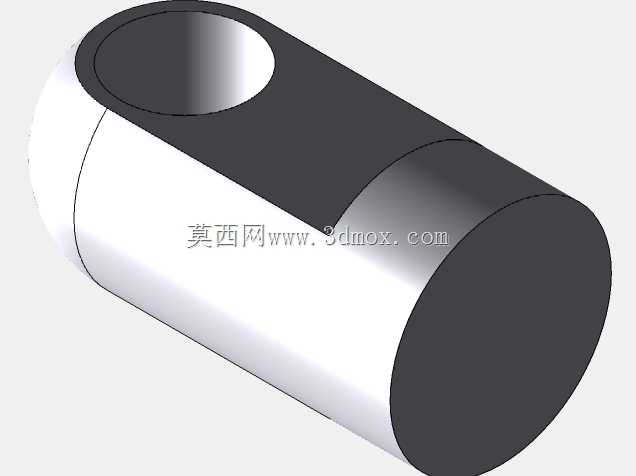

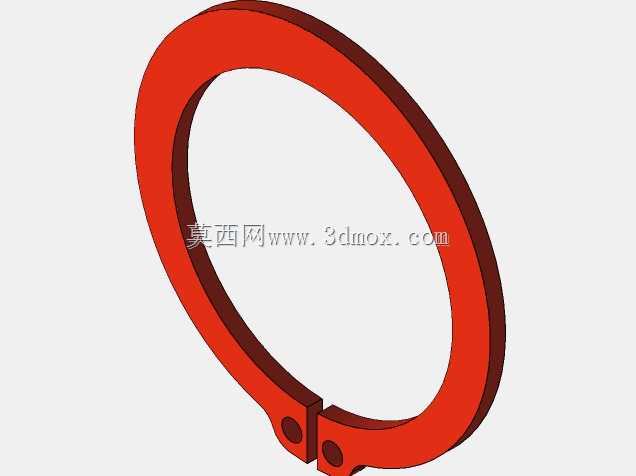

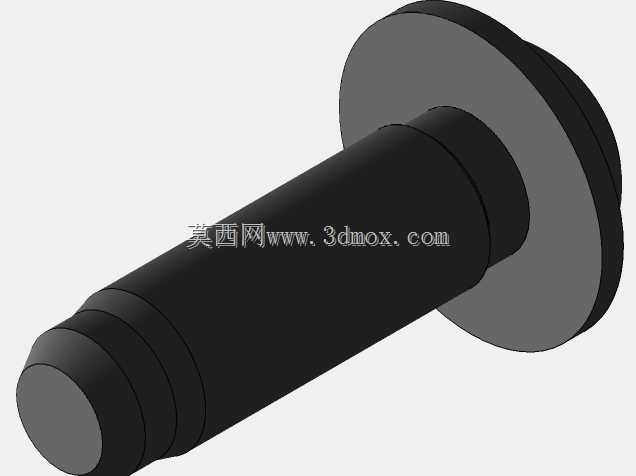

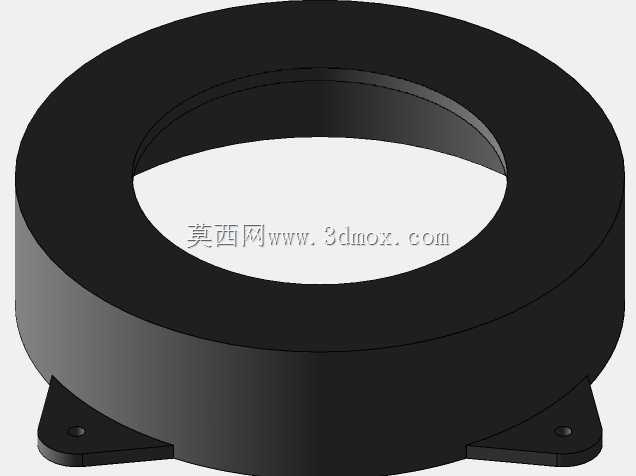

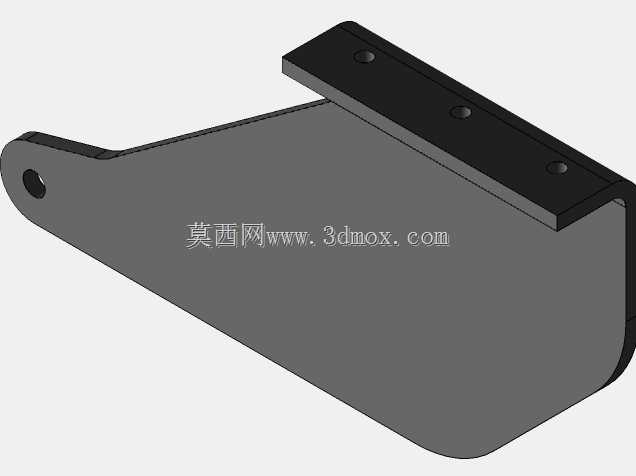

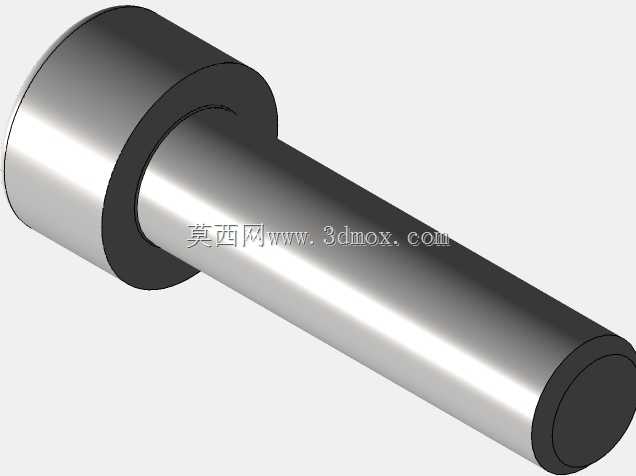

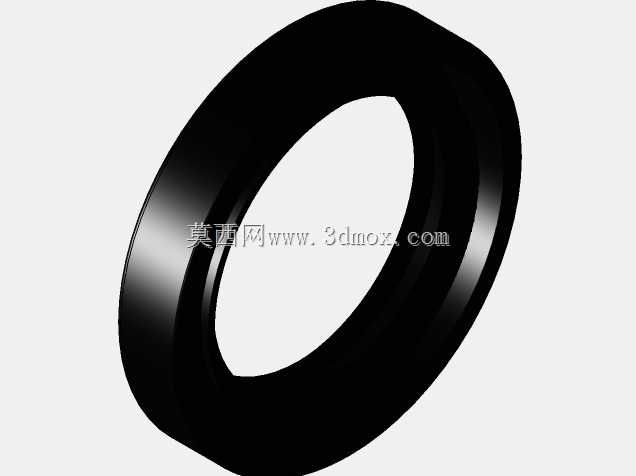

　　从功能设计逻辑来看，双工位的布局可实现一个工位灌装作业、另一个工位上下料的交替作业模式，相比单工位灌装设备可减少30%左右的等待时间，提升单位时间内的灌装产能；每个工位设置独立的瓶体定位夹具，可根据瓶体直径、高度快速调整夹持范围，适配200ml到2L区间的常见瓶装容器，换型时仅需调整夹具定位螺栓与灌装头高度，无需更换整套工装，可满足多品种小批量的柔性生产需求。灌装执行机构安装在防护框架顶部的安装横梁上，预留了蠕动泵、活塞泵等不同灌装泵体的安装位，可根据物料特性（如粘稠度、腐蚀性、是否含颗粒）选配对应的灌装组件，灌装头的升降行程可根据瓶高调整，保证灌装嘴能伸入瓶内合适位置，减少灌装过程中的物料起泡、飞溅问题。

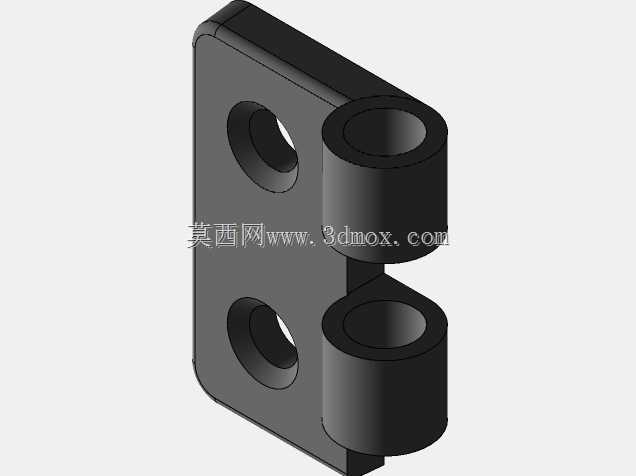

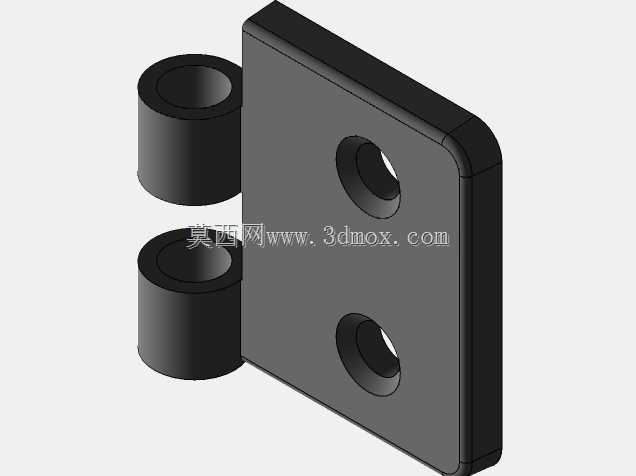

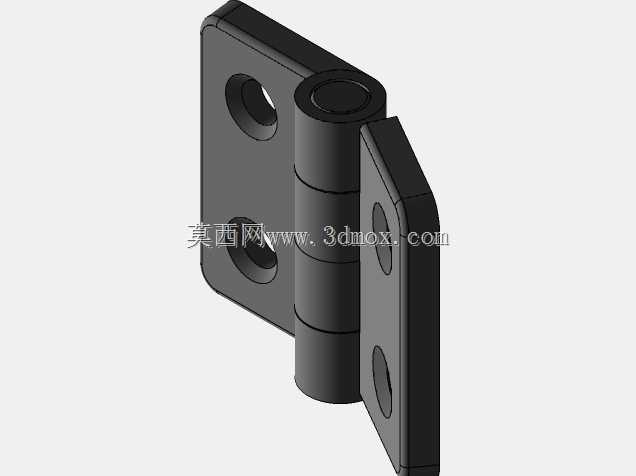

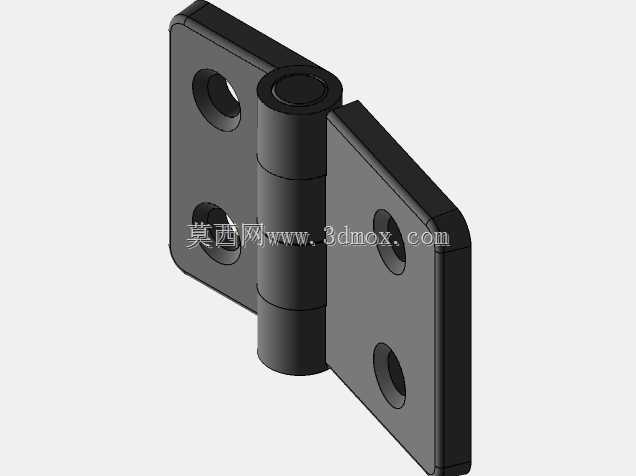

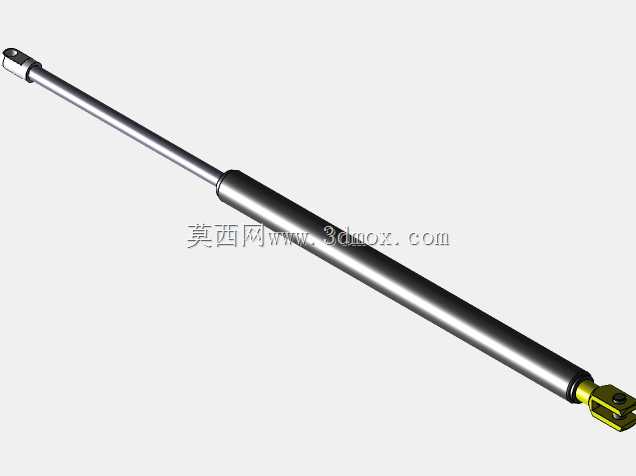

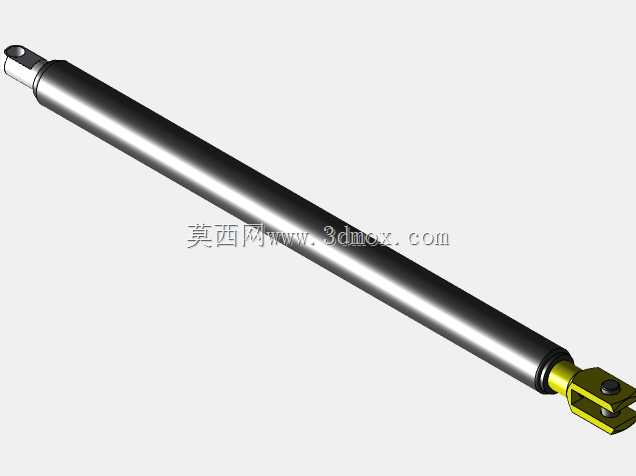

　　设计过程中重点考虑了设备的维护便捷性，防护框架的挡板采用快拆式固定结构，无需专用工具即可拆卸，方便日常对内部灌装组件、传动部件进行清洁与检修；所有走线、走管均沿铝型材框架的内置槽排布，外部无裸露管线，既避免管线被物料污染，也能防止生产过程中管线被剐蹭损坏。支撑腿的高度设置充分考虑了操作人员的站立作业舒适度，作业台面距离地面高度控制在850mm，符合多数成年人站立操作的人机工程学要求，长时间作业不易产生疲劳。

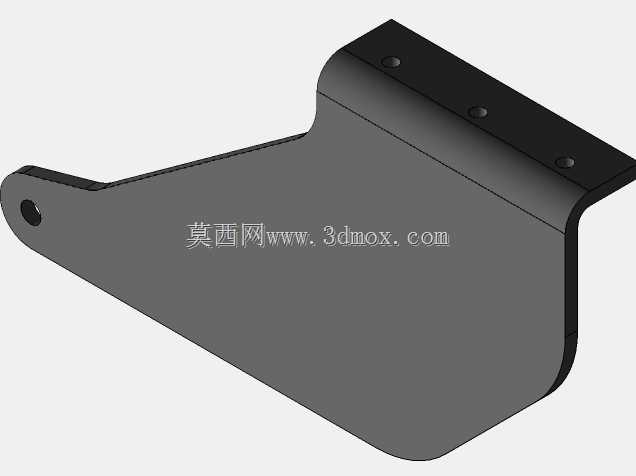

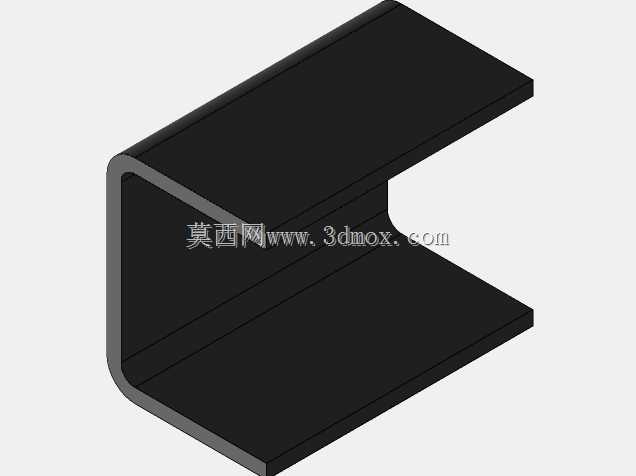

　　在结构强度校核阶段，针对框架的承重、抗振性能做了针对性优化，上层横梁可承载最大50kg的灌装组件重量，斜撑结构的排布可将灌装头往复动作产生的水平方向力分散到四根支撑腿上，避免设备运行过程中出现明显晃动，保证灌装量的稳定性；脚杯采用橡胶防滑底座，与地面接触时可提供足够的摩擦力，即使设备高速运行也不会出现移位问题。另外，框架顶部预留了传感器安装位，可加装瓶体到位检测、液位检测、缺瓶停机等检测组件，配合控制系统实现灌装过程的自动化管控，减少人工干预带来的误差。
