多工位同步联动料仓分料输送结构

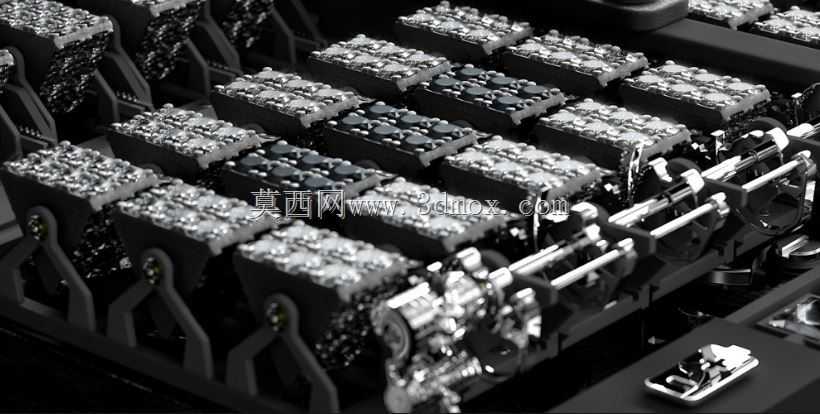

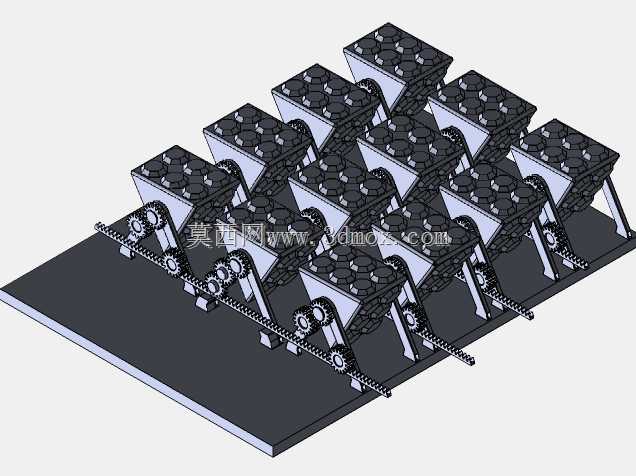

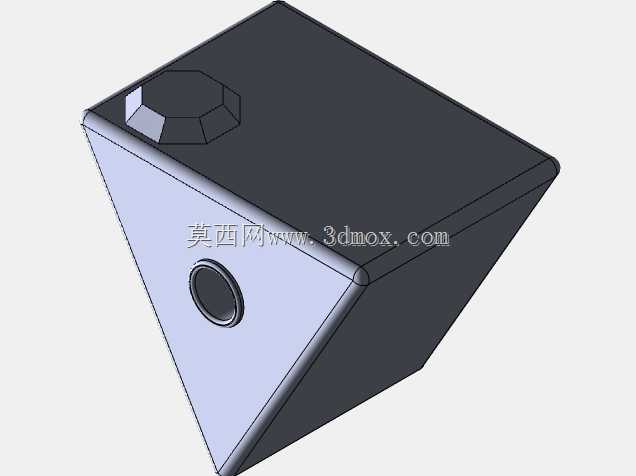

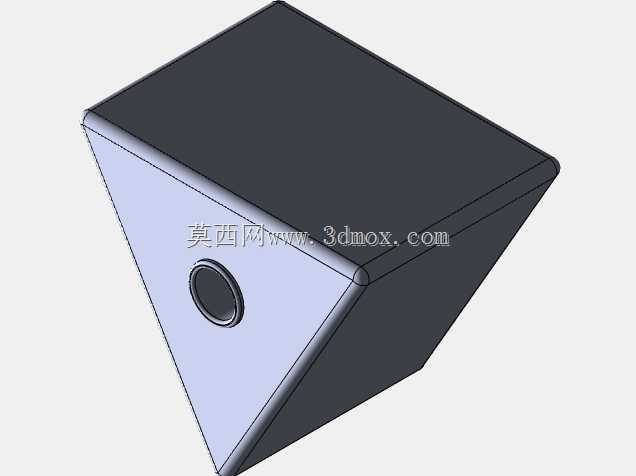

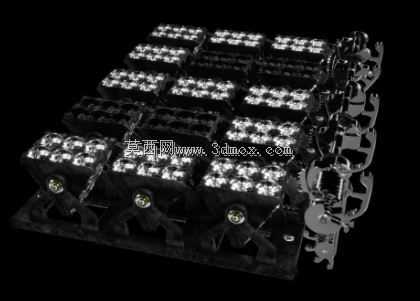

　　这套多工位同步联动的料仓分料输送结构，主要面向小尺寸散件的批量分拣、有序送料场景，常见于电子元器件分装、小五金件排序送料、精密零件加工上料环节，能够替代传统单工位振动盘送料的效率瓶颈，在多通道并行加工、多工位同步装配的产线中适配性极强。从结构排布来看，整组机构采用矩阵式工位布局，单排设置五个独立料斗单元，共排布三排形成十五个同步作业工位，所有料斗单元共用底部的长齿条传动副，通过齿轮与每个料斗底部的拨料转轴啮合，实现单动力输入下所有工位的同步拨料动作，避免了多动力源带来的同步误差，也大幅降低了驱动元件的配置成本。每个料斗单元采用上宽下窄的漏斗式腔体设计，上部敞口区域预留足够的物料堆放空间，可一次性容纳单批次加工所需的小型工件，

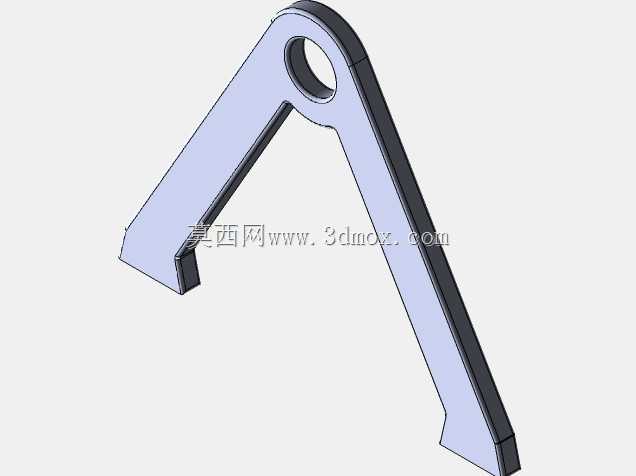

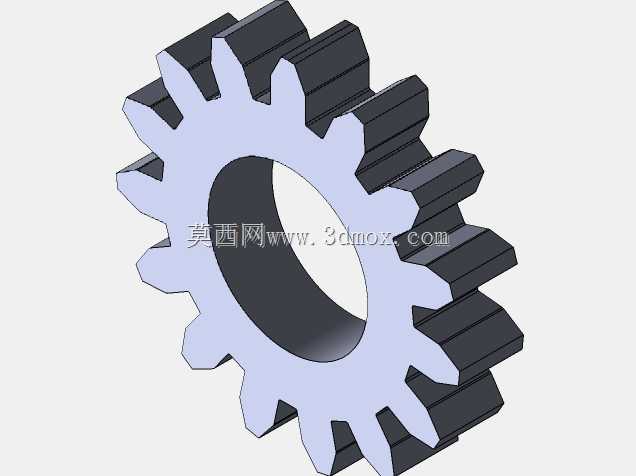

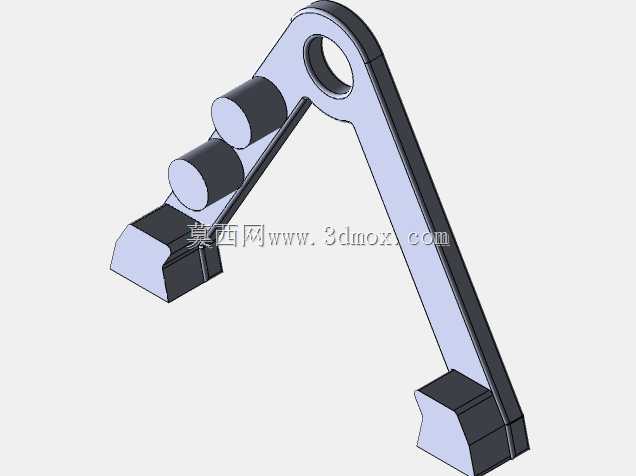

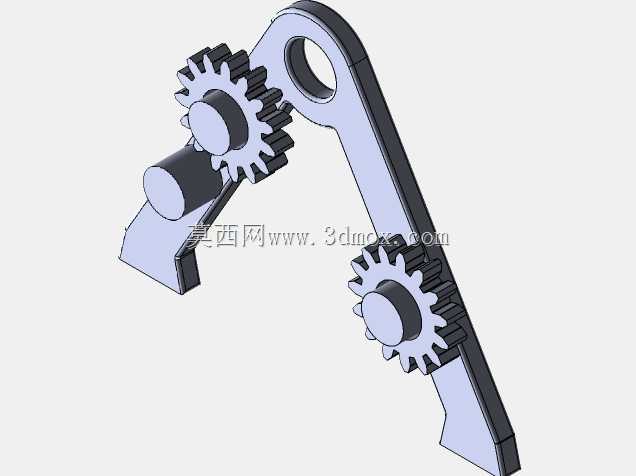

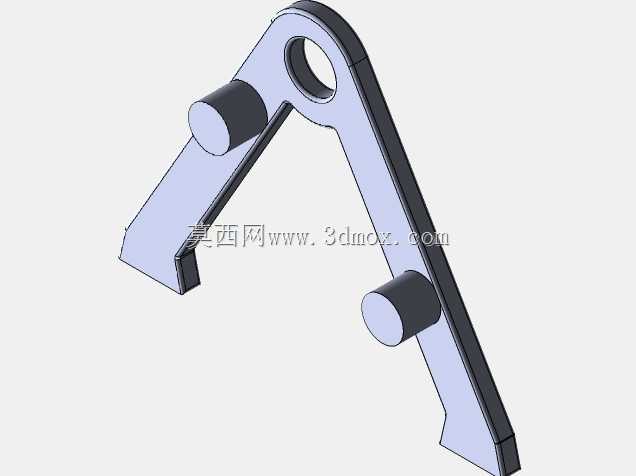

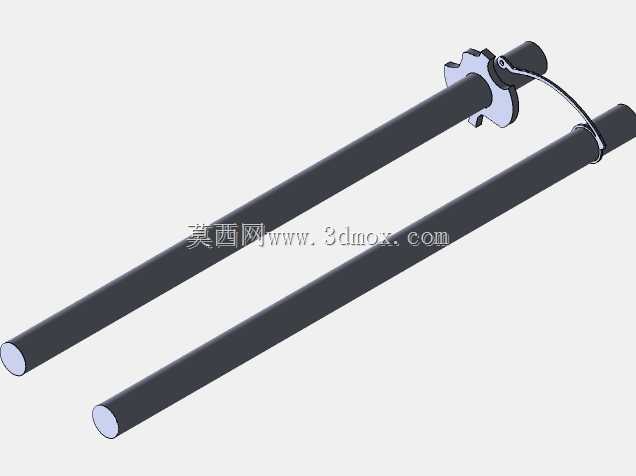

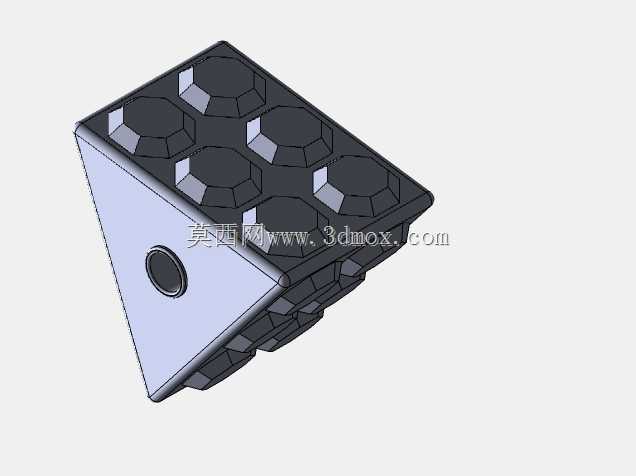

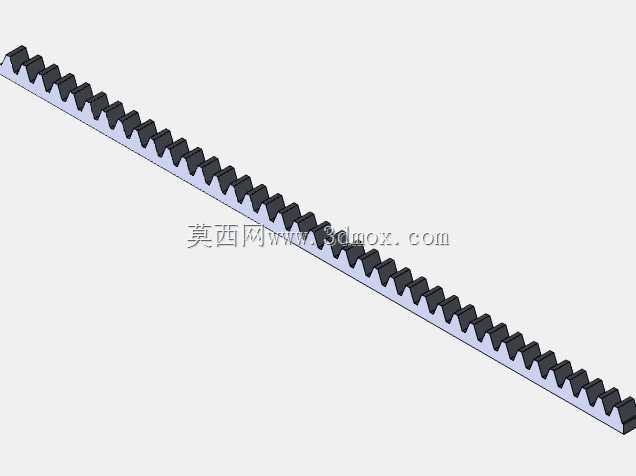

　　腔体下部收口位置对应拨料轮的安装位，拨料轮周向设置与工件外形匹配的卡槽，转动过程中可将杂乱堆叠的工件逐个卡入卡槽，随转动输送至下方的出料导槽，避免工件卡滞、叠料的问题。底部安装基板采用整板加工形式，所有料斗支架、传动齿条、转轴支撑座均直接定位安装在基板上，基板边缘预留统一的安装孔位，可直接固定在装配产线的机架台面或者加工设备的上料工位，不需要额外制作转接安装板，安装边界清晰，基板厚度根据整体负载选型，可保证十五个料斗满载物料时的结构刚性，不会出现传动卡滞的形变问题。传动部分的齿轮齿条采用模数匹配的标准传动件，齿条沿基板长度方向通长布置，每个料斗拨料轴端的齿轮与齿条啮合间隙通过支架上的腰型孔调节，保证所有工位的传动阻力一致，

　　动力输入端可在齿条端部连接伺服电机或者步进电机，通过控制齿条的直线往复行程，即可精准控制每个拨料轮的转动角度，实现单次动作单个工件出料的精准送料逻辑，适配不同节拍的产线需求。料斗上部的物料承载区表面做防滑耐磨处理，避免小型工件在料斗内打滑堆积，拨料轮与料斗收口处的间隙根据输送工件的尺寸做适配设计，间隙值控制在工件最小外形尺寸的二分之一以内，防止工件从间隙漏出或者卡入间隙造成机构卡死。在实际产线应用中，这套结构可直接对接后续的分料流道，每个料斗的出料口对应独立的流道，将排序完成的工件逐个输送至装配工位或者加工工位，相比传统的单工位送料结构，十五个同步工位可将送料效率提升十余倍，同时因为采用统一的传动结构，

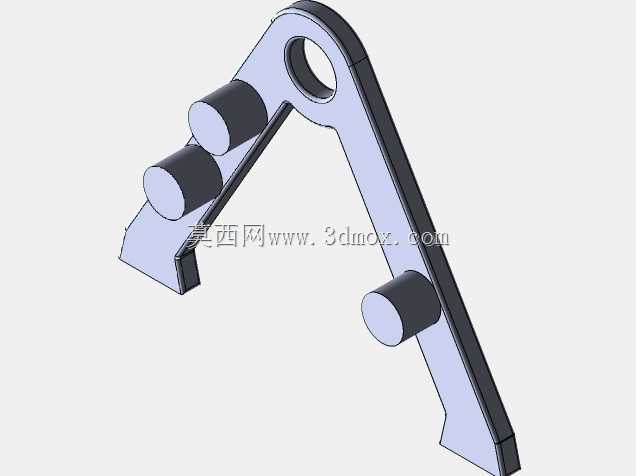

　　后期维护只需要定期检查齿条与齿轮的啮合润滑情况，不需要对每个工位单独做动力维护，运维成本更低。设计过程中重点考虑了多工位的同步性问题，摒弃了每个工位独立驱动的方案，采用通长齿条联动的形式，从机械结构上保证所有工位的动作一致性，避免了电控同步带来的延迟误差，同时在每个料斗的支架位置设置了微调结构，可根据不同批次工件的尺寸差异，微调拨料轮与料斗腔体的相对位置，提升整套机构的工件适配范围。整体结构的外形尺寸根据工位数量确定，长度方向适配三排十五个工位的排布需求，宽度方向预留传动部件与料斗的安装空间，高度方向满足料斗物料堆放与拨料结构的安装要求，整体结构紧凑，不会占用过多的产线安装空间，可直接嵌入现有产线的上料环节，不需要对原有产线做大幅改造。
