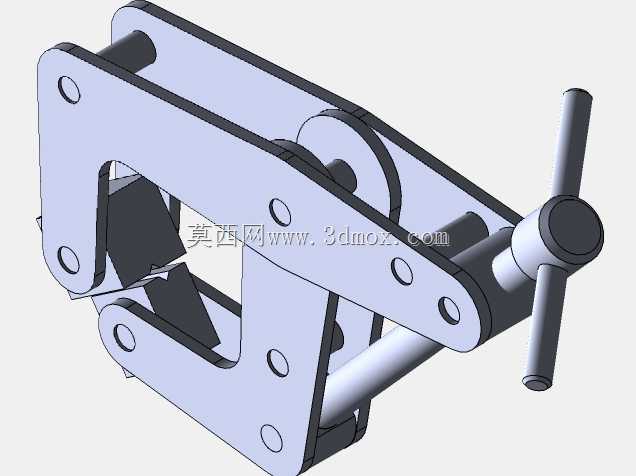

手动螺旋式扭力夹持钳结构设计

　　在机加工工位的工件固定、小型零部件装配对位、焊接工序的临时夹持、线材端子压接辅助等场景中，这类手动螺旋扭力钳是一线操作岗使用频率极高的手动工装，区别于普通固定开口的虎钳，它的钳体采用多连杆铰接结构，能在有限操作空间内实现更大的开合行程适配，同时通过螺旋副的增力特性，让操作人员仅需在T型手柄上施加较小的手动力，就能在钳口位置输出足够的夹持扭力，满足不同材质工件的夹紧需求，不会因为夹持力不足导致工件移位，也能通过控制手柄旋入深度调整夹持力大小，避免薄壁类工件被夹变形。

　　从结构设计逻辑来看，整个钳体的受力路径经过多轮迭代优化：两侧对称布置的侧板作为主承载构件，所有铰接孔的位置度公差控制在0.02mm以内，保证连杆动作时无卡滞、两侧受力均匀不会出现偏载；钳口位置做了可拆卸的硬质合金镶块设计，磨损后可单独更换，无需更换整个钳体，降低长期使用的维护成本；尾部的螺旋传动副采用梯形螺纹设计，相比普通三角螺纹，传动效率更适配手动操作场景，同时具备更好的自锁性能，夹持到位后不会因为工件的反作用力出现松脱，无需额外增加锁止结构。

　　安装与适配边界上，该扭力钳可通过钳体背部的预留安装孔固定在工作台面作为固定式夹具使用，也可直接手持操作应对灵活工位的夹持需求；整体闭合状态下的外形轮廓适配常规工位的工具收纳空间，T型手柄的长度经过人机工程校核，操作人员单手握持旋转时不会与钳体其他结构发生干涉，手柄末端做了滚花处理，带油污的手套操作时也不会打滑；钳口最大开口尺寸覆盖常见小型机械零件、线束端子、薄钣金件的夹持范围，铰接点的销轴采用过盈配合加防脱卡簧固定，长期反复开合使用也不会出现销轴窜动脱落的问题。

　　实际使用中，这类扭力钳相比气动、电动夹持工具，无需外接动力源，在无气源、无电源的外场维修、野外装配场景下也能正常使用，整体结构无复杂电子元件、液压管路，故障率极低，日常仅需在铰接点、螺纹副位置定期涂抹少量润滑脂即可保证动作顺畅；钳体的侧板采用高强度钢板冲压成型后做淬火处理，表面硬度满足高频次夹持的耐磨需求，不会因为长期受力出现侧板变形导致钳口错位；多连杆的结构设计让钳口在开合过程中始终保持平行，夹持方形、矩形工件时能实现全接触面贴合，不会出现点接触导致的工件夹伤、夹持不稳问题，针对圆柱形工件也可更换带V型槽的钳口镶块，适配轴类零件的夹持定位需求。
