1x20w规格LED泛光灯反射器结构设计

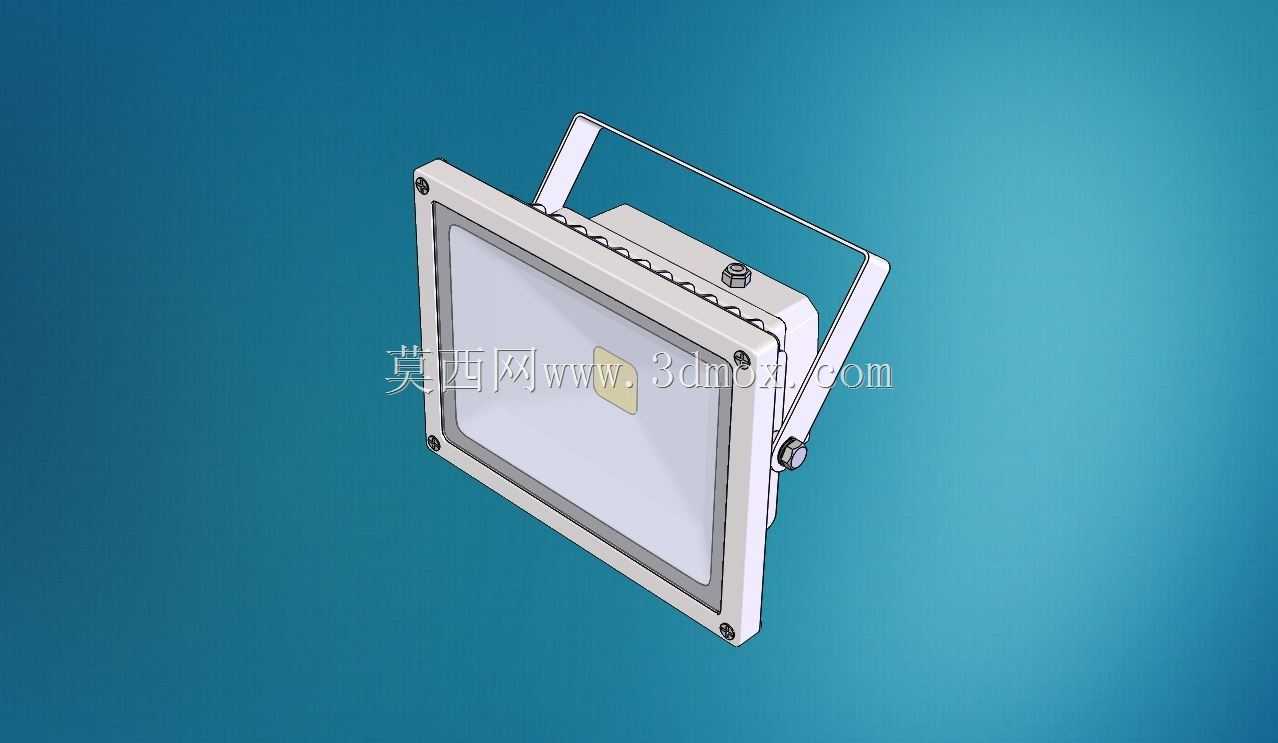

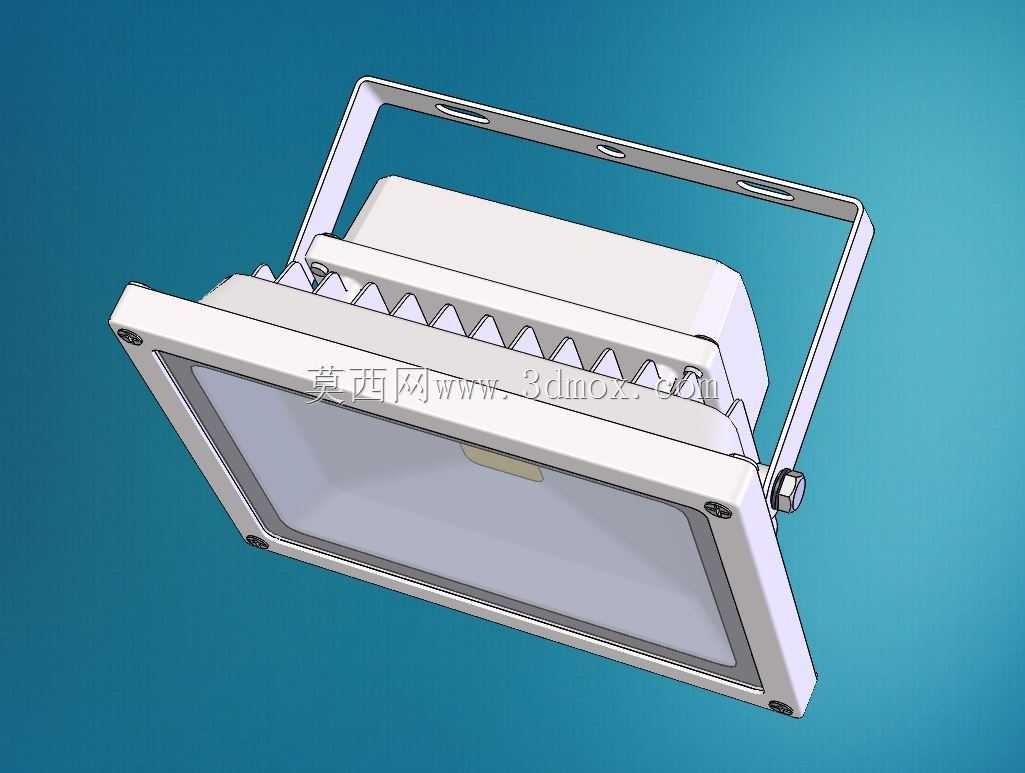

　　户外作业场景中，泛光照明设备的可靠性直接决定夜间施工、厂区巡检、户外场地补光的实际效率，这款20W功率等级的LED泛光灯反射器结构，从实际安装使用的全流程需求出发完成整体结构搭建。首先从安装边界来看，整体采用方形压铸壳体结构，壳体四周预留的沉头安装孔位适配常规户外墙面、灯杆支架的固定标准，背部集成的可调节U型支架支持0到180度的俯仰角度调整，支架与壳体的铰接位置采用防滑齿面配合，锁紧后可在长期户外振动环境下保持照射角度不偏移，无需额外增加防松结构即可满足工地、厂区这类存在设备振动的场景使用需求。反射腔的设计是这款结构的核心部分，反射面采用曲面过渡构型，匹配单颗20W集成LED光源的出光角度，

　　可将光源发出的侧向光线有效反射至目标照射区域，相比无反射结构的同功率灯具，有效照射范围内的照度均匀度提升明显，避免出现中心区域过亮、边缘区域照度不足的问题，适配110-240V宽幅交流供电场景下的常规户外补光需求。壳体的密封结构设计充分考虑户外使用的防水防尘要求，透光面板与壳体之间预留了密封胶条的安装槽位，槽位采用阶梯式结构，可避免雨水顺着胶条接缝渗入腔体内部，线缆引出位置设置有防水接头的安装位，适配常规户外灯具的格兰头安装尺寸，无需二次改孔即可完成接线装配。从结构强度设计来看，壳体边角采用圆弧过渡处理，避免安装过程中尖锐边角划伤施工人员，壳体壁厚按照压铸铝成型工艺要求设置，兼顾散热性能与结构强度，

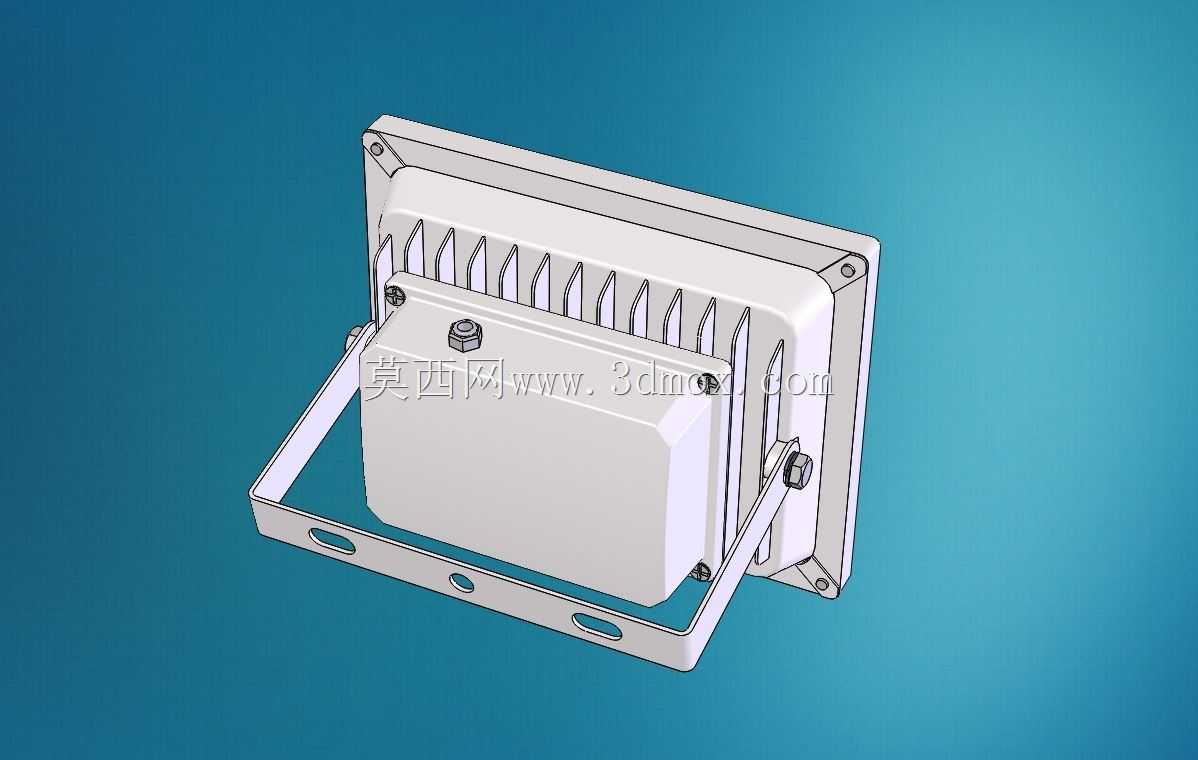

　　背部的散热筋条与光源安装基板直接贴合，可将LED工作产生的热量快速传导至外部空气，避免光源长期高温工作导致的光衰过快问题。实际选型适配过程中，这款反射器结构可直接匹配市售常规20W集成LED灯珠、恒流驱动电源的安装尺寸，驱动电源的安装腔设置在光源腔背部，独立的腔体分隔可避免电源工作产生的热量影响光源寿命，同时方便后期维护时单独更换驱动或光源部件，无需拆解整个反射腔体。在不同应用场景下，这款结构可根据安装环境调整表面处理工艺，沿海高盐雾环境可增加壳体表面喷塑厚度，厂区有防爆需求的场景可配合加厚透明钢化玻璃替换常规面板，支架部分也可根据安装需求更换为不锈钢材质，适配不同腐蚀等级的使用环境。从建模细节来看，所有安装孔位、

　　铰接位置的配合公差都按照常规机械加工精度设置，装配过程中不会出现孔位错位、铰接过松或过紧的问题，线缆走线槽位在壳体内部做了圆角处理，避免穿线时划伤线缆绝缘层，整体结构没有冗余的设计部件，所有结构特征都服务于实际使用中的安装、散热、密封、角度调节需求，没有为了外观效果增加不必要的凸起或装饰结构，完全从工程实用角度完成构型设计。
