法兰连接式轴端密封装置结构设计

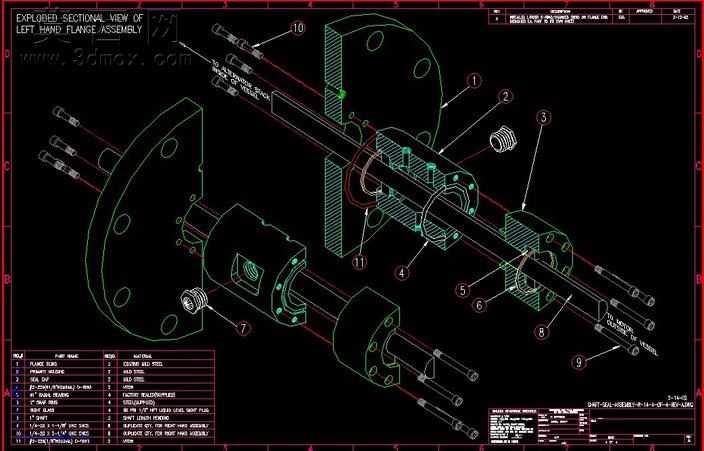

本作品为轴密封装置的三维结构设计，采用爆炸剖视图的呈现形式完整展示各组成部件的装配关系与空间位置，整体建模过程严格遵循机械设计规范，从轴体主体出发依次构建两端法兰连接座、密封腔体、压盖组件、锁紧螺母、定位销以及连接螺栓等全部零件。建模阶段对每一处配合尺寸都做了精准约束，轴与密封件的配合公差、法兰端面的平行度要求、螺栓孔的位置度都在三维模型中做了对应参数化设置，方便后续根据实际工况调整尺寸参数。渲染环节采用深色背景突出机械结构的轮廓线条，不同功能的零件采用差异化的线框色彩区分，绿色线条标注密封腔体与密封件的轮廓，红色线条标注轴体与紧固件的位置，清晰展现内部密封结构的布局逻辑。材质设置上针对不同零件的功能属性做了区分，法兰座与压盖采用铸铁材质的哑光金属质感，密封件采用橡胶材质的半透明弹性质感，螺栓螺母采用标准件的镀锌金属质感，轴体采用调质钢的细腻金属纹理，让整个装配体的材质表现符合实际工业产品的视觉特征。结构设计上采用双法兰对接的安装形式，两端法兰预留均匀分布的螺栓安装孔，可适配不同规格的设备安装端面，密封腔体内部预留多道密封槽位，可根据密封等级需求装填不同类型的密封填料，压盖通过周向均匀布置的螺栓提供压紧力，可灵活调整密封件的压缩量来适配不同压力等级的轴端密封需求，同时设置了定位销结构保证装配过程中各部件的同轴度，避免安装偏差导致的密封失效问题。整体设计兼顾了密封可靠性、安装便捷性与维护便利性，可直接用于教学演示或实际工业场景的轴端密封方案参考，完整的爆炸视图也清晰展现了轴密封装置的装配逻辑，能够帮助使用者快速理解各部件的功能与装配顺序。
