定制气枪与坦克连接结构工程设计

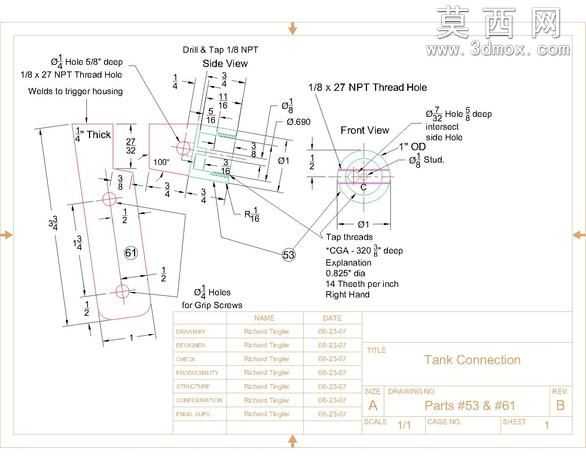

本设计为适配自定义气枪与坦克的专用连接结构，整体建模过程严格遵循机械加工工艺逻辑，先以二维工程图标注的尺寸基准为核心，在三维建模环境中绘制主视图、侧视图的截面轮廓，通过拉伸、切除等基础特征完成主体基体的构建。建模阶段重点还原了结构上的多组螺纹孔特征，包括1/8x27NPT通用螺纹孔、1/8NPT锥管螺纹孔，以及不同深度的光孔、螺柱安装孔，所有孔位的位置度、深度参数均与二维图纸标注完全匹配，确保后续加工时的尺寸精度。针对结构上的多处倒角、圆角特征，建模时按照工艺要求逐一添加，既避免应力集中问题，也符合实际加工的倒角规范。材质配置上，主体结构选用常用的合金结构钢材质，在渲染环节调整金属粗糙度参数，还原金属构件的哑光金属质感，对螺纹部位单独设置纹理细节，凸显螺纹的牙型特征。结构设计层面，该连接件采用多安装位布局，侧面设置的触发壳体焊接位可实现与气枪触发结构的稳固连接，正面的多组孔位分别对应气路连通、螺柱固定、顶丝锁紧等功能，不同孔径的孔位分工明确，既保证气路的密封连通需求，也能通过螺柱、顶丝实现与坦克端的刚性固定，避免使用过程中出现松动移位。设计过程中充分考虑了装配的便利性，所有安装孔位均预留足够的操作空间，螺纹孔的深度设置符合标准螺纹啮合长度要求，既保证连接强度，也避免螺纹加工过深导致的基体强度下降。整体结构的壁厚经过受力校核，在保证整体轻量化的前提下，满足气枪发射时的冲击力承载需求，不存在冗余的结构设计，所有特征均服务于连接固定、气路导通的核心功能。
