达芬奇结构复古纺纱机械装置

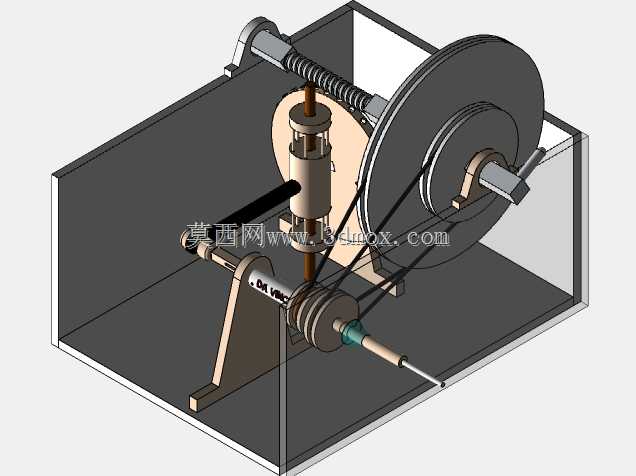

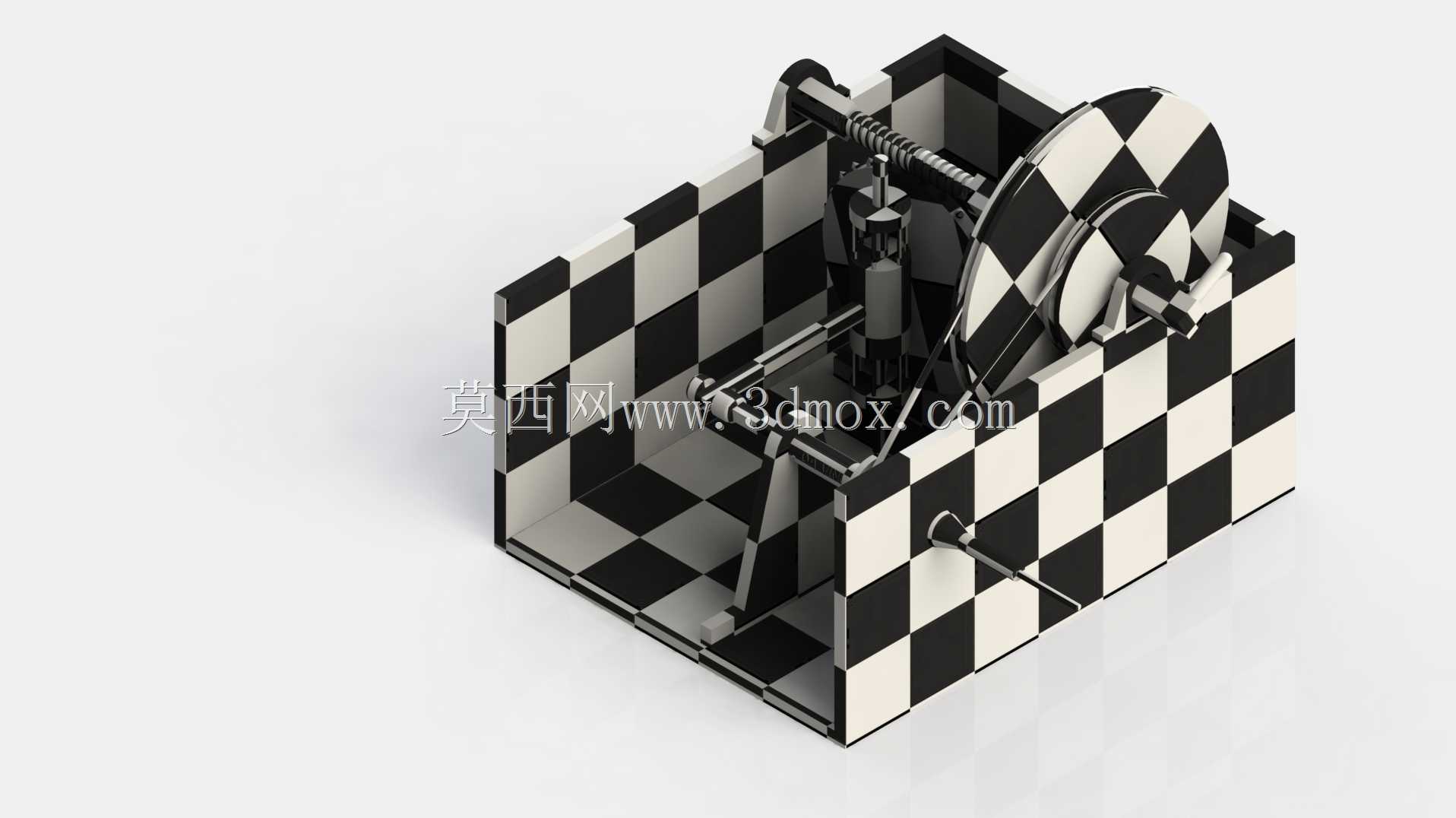

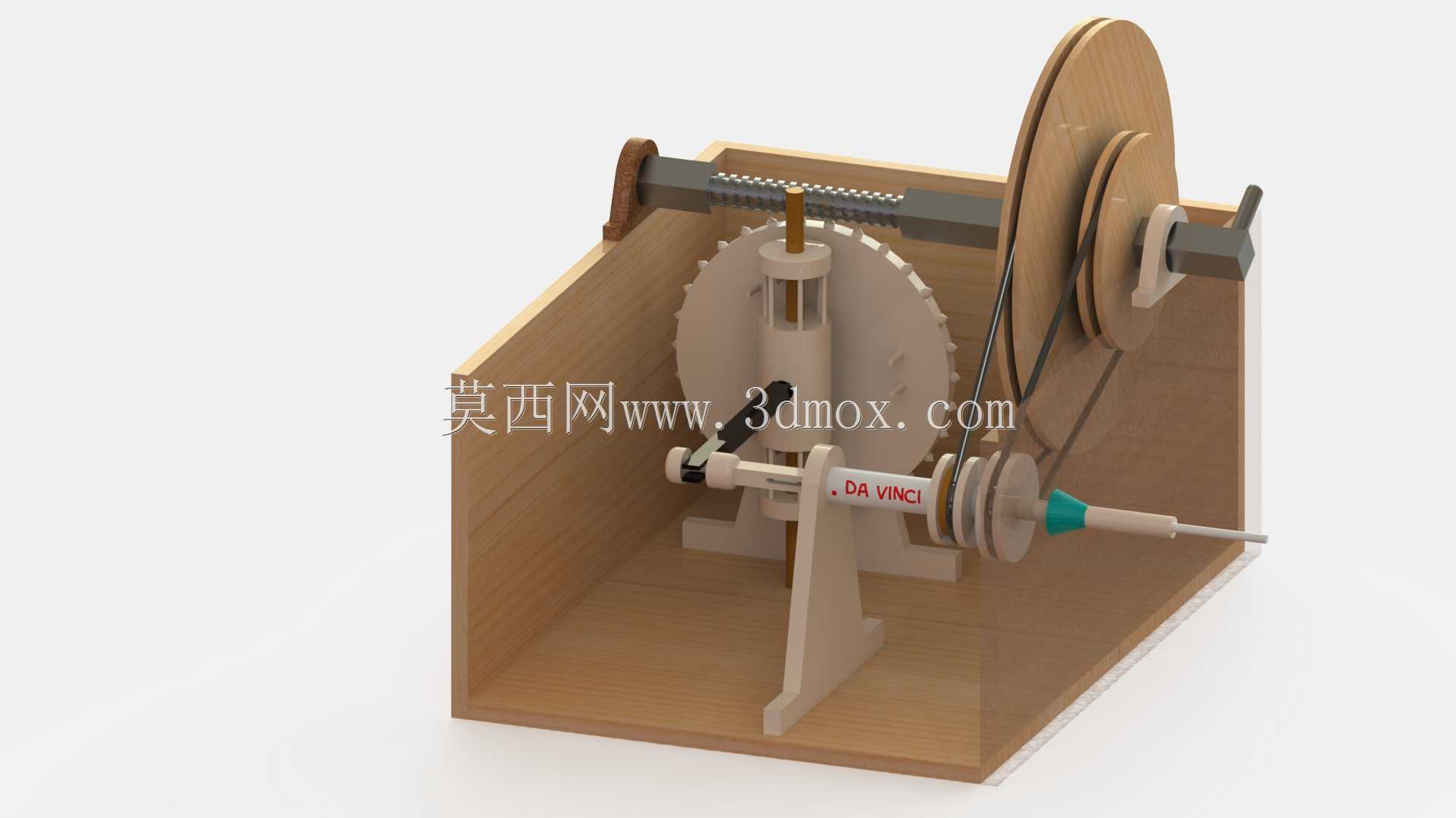

　　这套基于达芬奇手稿复原设计的纺纱机械装置，核心采用木质结构搭配金属传动件，还原了早期纺织机械的动力传递逻辑，可用于传统纺织工艺演示、复古机械教学场景，也能作为文创类机械展项的实体参考结构。从实际功能来看，装置通过侧方摇柄输入动力，经齿轮组、带轮两级传动实现纱线的卷绕与牵引动作，棘轮棘爪结构的加入保证了传动单向性，避免摇柄反转时纱线回松，整套机构不需要额外电控部件，纯机械结构即可完成连续纺纱作业，适配传统短纤维纱线的手工卷绕加工场景，在民俗展馆、中小学机械科普课堂中，能直观展示齿轮传动比匹配、带传动张紧、单向止逆这些基础机械原理。设计过程中优先还原手稿中的结构比例，箱体作为整个装置的安装基座，所有传动部件都集成在木质箱体内腔，

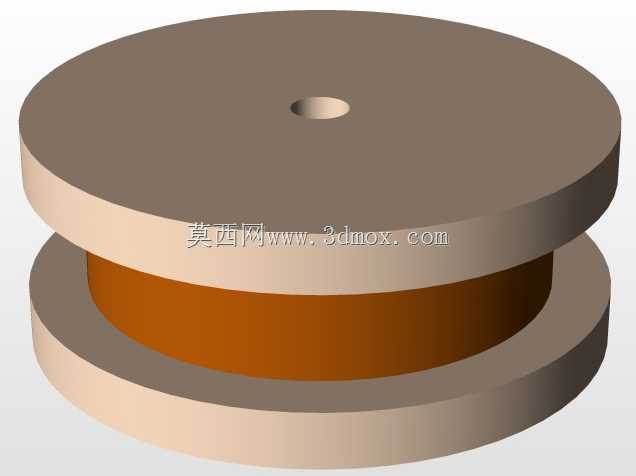

　　既对内部齿轮、带轮形成防护，也保证了整体结构的刚度，避免传动过程中出现部件晃动导致的传动卡滞。安装边界方面，整套装置的基座为方形敞口木盒结构，底部为平面支撑，不需要额外预埋固定件，放置在水平工作台面即可稳定运行，输入摇柄突出箱体侧面的长度控制在操作舒适范围内，转动时不会与周边放置的物料产生干涉，输出端的纱线牵引轴伸出箱体正面，预留了足够的纱线卷装安装空间，可适配小尺寸的纱线卷绕筒。传动系统的设计上，大直径槽轮与小直径带轮的配比匹配了手工摇柄的输入转速，保证输出端的卷绕速度处于适合手工纺纱作业的区间，不会因为转速过快导致纱线拉断，也不会因为转速过低降低作业效率，齿轮的齿形采用直齿结构，加工难度低，装配时不需要复杂的对位调整，

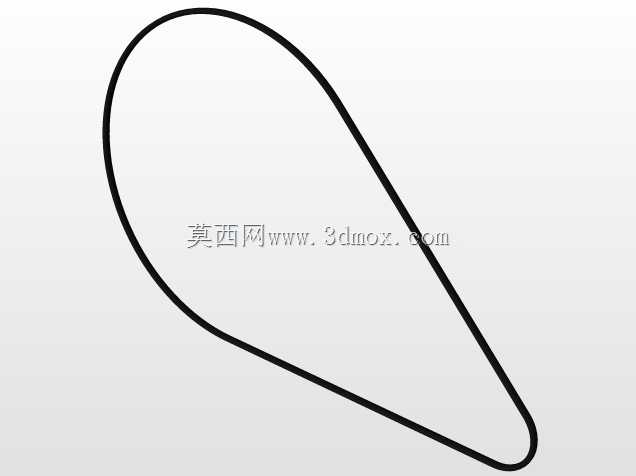

　　木质齿轮的齿部强度足够承受手工输入的扭矩，长期运行的磨损也在可接受范围内。带传动部分采用弹性绳作为传动带，不需要额外设计张紧机构，依靠弹性带的自身张紧力即可传递动力，装配时直接套入带轮槽即可，维护更换十分便捷。棘轮机构安装在主轴位置，与齿轮组同轴布置，棘爪靠自身重力压合在棘轮齿槽内，不需要额外设置弹簧部件，简化了整体结构，也降低了故障概率。整个装置的外形尺寸控制在可桌面放置的范围，箱体高度适配成年人坐姿操作的视线高度，操作时不需要俯身或者抬臂，长时间演示操作也不会产生疲劳，所有外露的传动部件都做了圆角处理，没有尖锐棱角，在科普场景下使用也能避免操作划伤风险。从结构设计的逻辑来看，这套装置没有采用复杂的精密零件，

　　所有部件都可以通过常规的木工加工、简单金属切削完成制作，适合作为机械原理实践教学的制作案例，学习者可以通过加工装配这套装置，理解传动系统布局、支撑结构刚度匹配、操作人机工程这些实际工程设计中的核心要点，而不是只停留在理论层面。在实际纺织作业场景中，这类小型纯机械纺纱装置也适合作为手工纺织从业者的辅助工具，不需要电源即可作业，适配小批量特色纱线的加工需求，结构简单可靠，出现故障时不需要专业维修人员，使用者自行即可完成部件更换与调试。
