零件称重计数自动上料输送装置

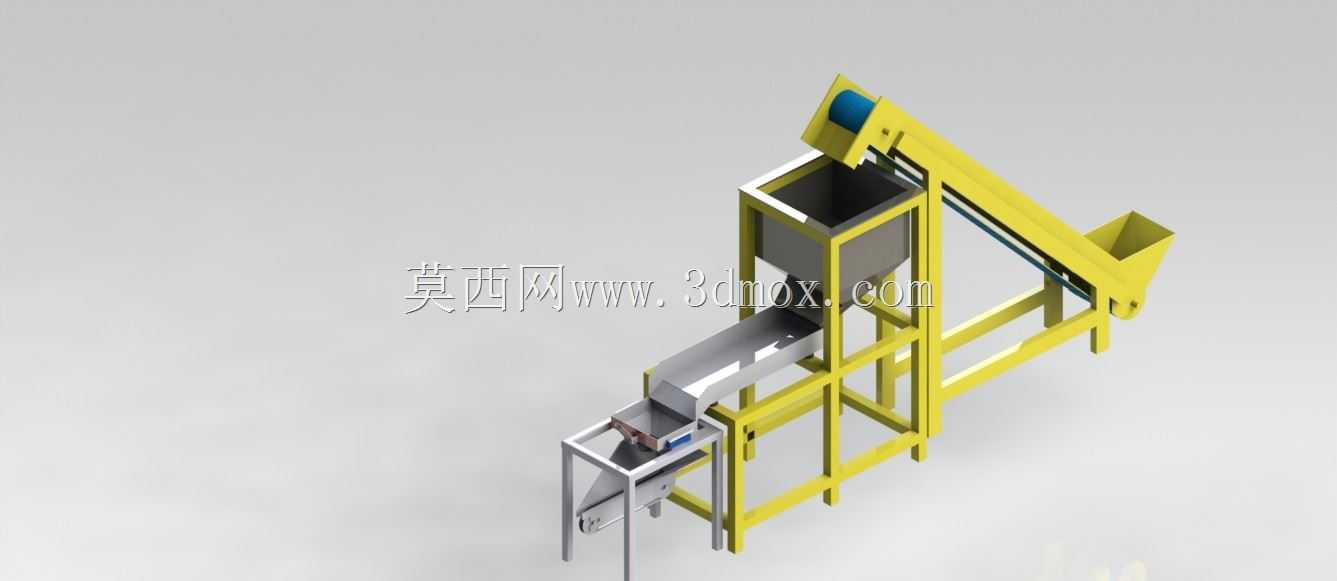

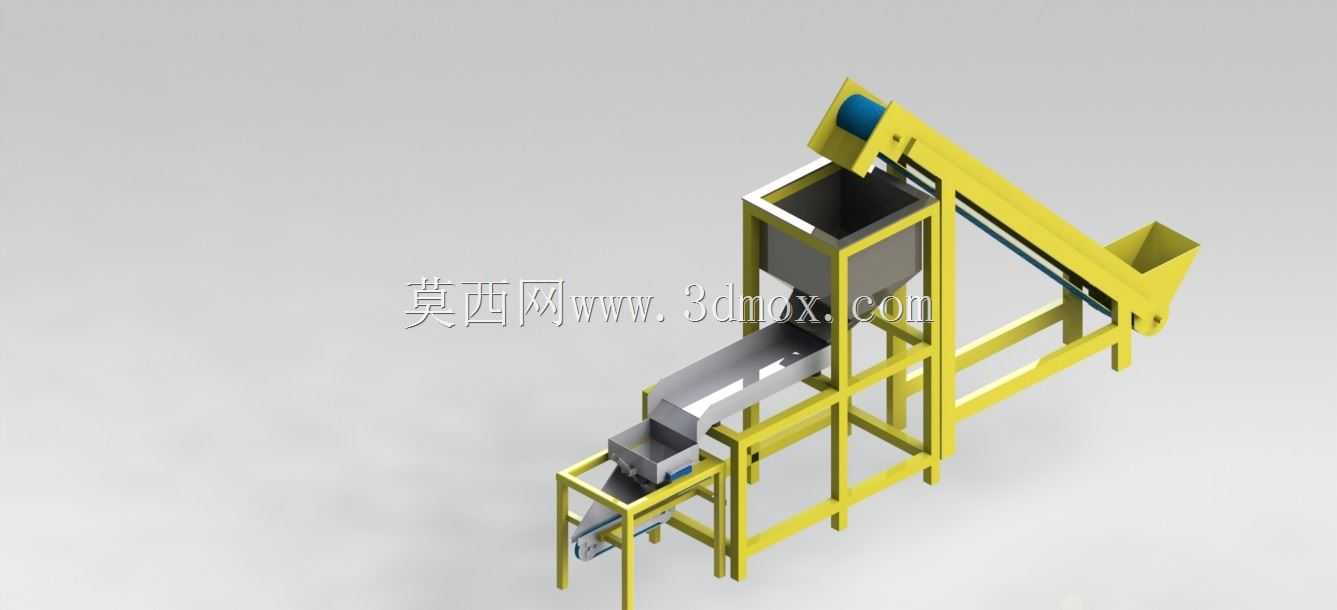

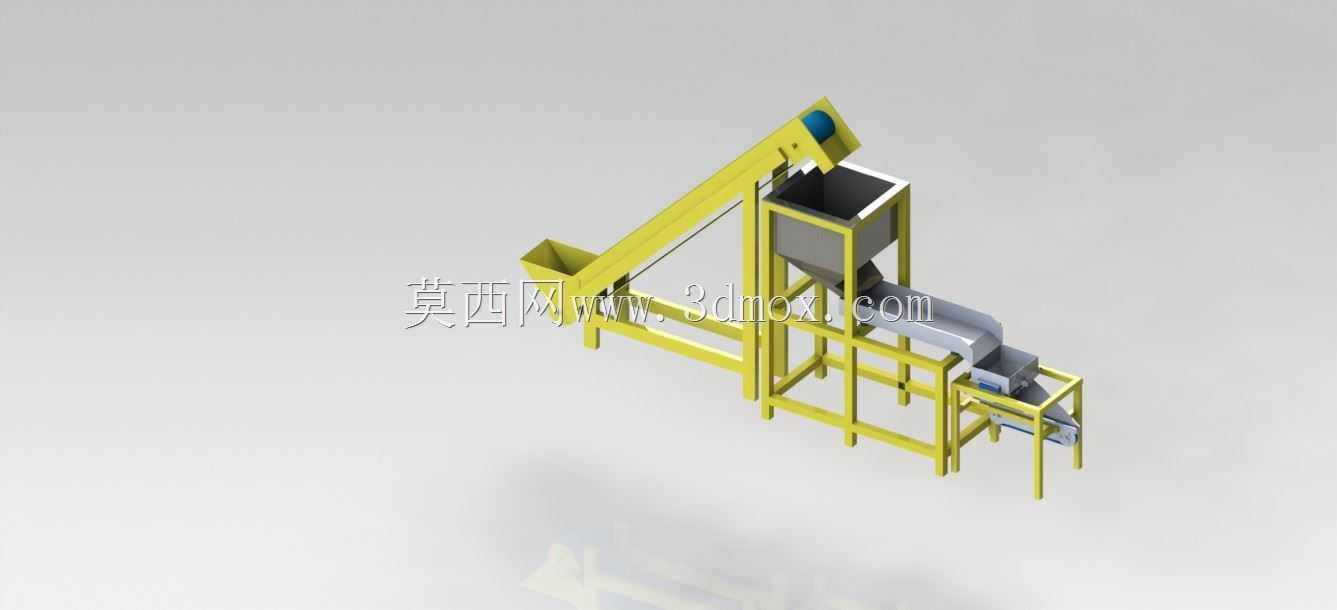

　　这套装置主要面向紧固件、小型五金冲压件、塑胶小零件的批量定量分装场景，在五金加工、电子元器件装配、标准件生产车间的末端包装工序中应用广泛，替代传统人工点数称重的作业模式，解决小零件人工计数效率低、误差大、重复劳动强度高的痛点。整套设备采用倾斜斗式上料与水平输送结合的布局，上料段采用带挡边的倾斜皮带结构，进料端设置敞口接料斗，可直接承接上游工序倾倒的散装零件，皮带运行时将物料匀速提升至中段的称重暂存箱体内部。称重箱体为内置式封闭结构，直接集成在机架中部，无需额外外接独立称重仪表，依靠箱体下方的称重模块实时采集箱内物料总重量，结合单零件预设重量参数换算实时零件数量，当累计重量达到设定的单份分装重量阈值时，上料皮带自动停止供料，

　　箱体底部的翻板闸门开启，将定量的零件卸至下方的水平输送皮带上。水平输送段采用窄幅平皮带结构，两侧设置可调式挡边，可根据零件尺寸调整挡边间距，避免物料在输送过程中散落，输送末端可直接对接包装袋、周转箱或者下游的包装封口设备，完成单份零件的自动输出。设计过程中优先考虑了不同规格小零件的适配性，上料皮带的运行速度设置为多档可调，针对重量较轻的螺丝、电子插针等零件采用低速上料模式，减少物料抛洒与称重冲击，针对重量较大的螺母、金属卡扣类零件可适当提高上料速度提升作业效率；称重箱体的内壁做了倾斜导料处理，所有转角位置均设置圆弧过渡，避免零件卡滞在箱体边角造成计数误差，箱体底部翻板采用气缸驱动，开合响应速度快，关闭状态下密封间隙控制在2mm以内，

　　防止细小颗粒零件漏料。机架整体采用标准方管焊接成型，底部设置四个可调式支撑脚，可根据车间地面平整度调整设备水平度，整套设备的安装边界控制在长1800mm、宽700mm、高1600mm范围内，不需要额外预埋固定螺栓，直接放置在平整车间地面即可投入使用，设备侧面预留了电气元件安装位，可直接对接车间现有气源与供电线路，不需要复杂的布线施工。在结构细节处理上，倾斜上料段的皮带张紧机构设置在设备尾部，采用螺杆调节式张紧结构，日常维护时不需要拆解设备外罩即可快速调整皮带张紧度，更换皮带的操作时间可控制在30分钟以内；水平输送段的托板采用薄钢板折弯成型，表面做镀锌防锈处理，皮带下方每隔200mm设置一个无动力托辊，减少皮带运行时的下沉量，

　　避免输送过程中物料堆积。整套设备的作业流程完全自动化，运行过程中不需要人工持续值守，操作人员仅需在上料斗物料不足时补充散装零件，在输送末端更换装满的周转箱即可，相比传统人工点数称重的作业模式，单工位作业效率可提升3倍以上，计数误差可控制在千分之二以内，尤其适合单份包装数量在几十到几百个区间的小零件分装作业，针对不同品类的零件切换，仅需要在控制系统中修改单零件重量、单份分装总重量两个参数即可，不需要更换设备机械结构，换型调整时间不超过5分钟。
