吊装带式斗式检查称重输送系统

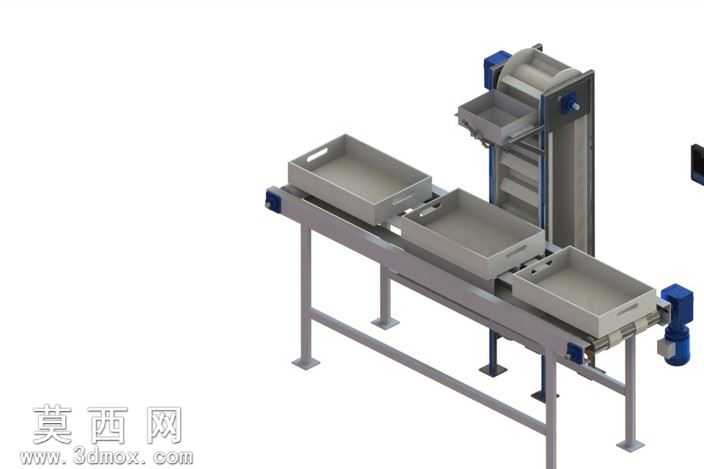

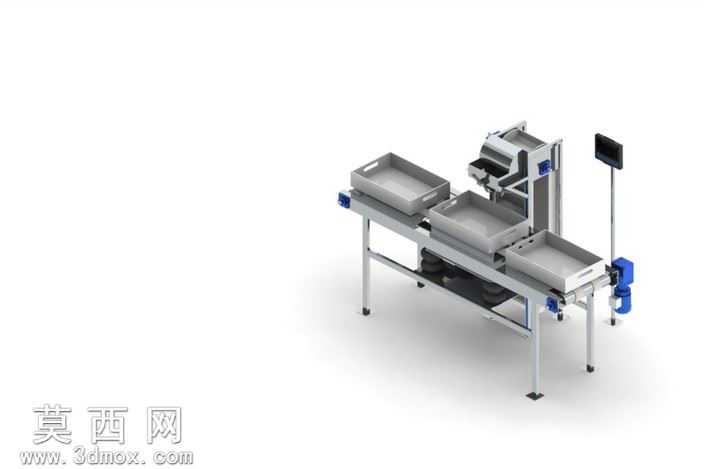

本三维模型采用主流三维机械设计软件完成全参数化建模，整体结构由水平输送段、垂直斗式提升段、称重检测模块三大部分组成，建模过程严格遵循机械设计规范，对各部件的装配关系、运动干涉情况做了完整校验，确保结构逻辑符合实际生产使用需求。模型渲染阶段采用哑光金属材质模拟机架主体，浅灰色工程塑料材质模拟料斗与输送带表面，驱动电机部分采用深蓝色工业漆面材质区分，通过柔和的环境光打光突出各部件的结构层次，清晰展现设备的整体布局与细节特征。结构设计上，水平输送段采用标准铝型材搭建支撑机架，配套可调式支撑脚杯可适配不同安装地面的水平度需求，输送线体上均匀布置敞口式料斗，可承接上游来料完成水平输送；垂直提升段采用吊装带式牵引结构，配套专用料斗完成物料的垂直提升转运，相比传统斗式提升机大幅缩减了设备整体占用空间，无需预留较大的安装装载区域；称重检测模块集成在水平输送段末端，可在物料输送过程中同步完成重量检测，无需额外设置单独的称重工位，有效精简了生产线的整体流程。设计思路围绕紧凑化、高效化的产线需求展开，将物料提升、水平输送、在线称重三个功能整合为一体化设备，既减少了多设备对接的空间占用，也降低了多设备联动的控制复杂度，可直接应用于小件物料的自动化产线中，完成物料的转运与重量复检工序，模型完整还原了各部件的连接结构与传动逻辑，可直接用于方案展示、结构参考与教学演示使用。
