壁挂式家用燃气热水供应装置结构

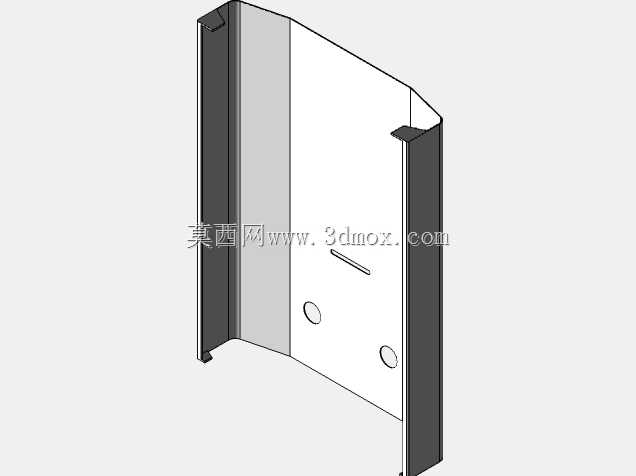

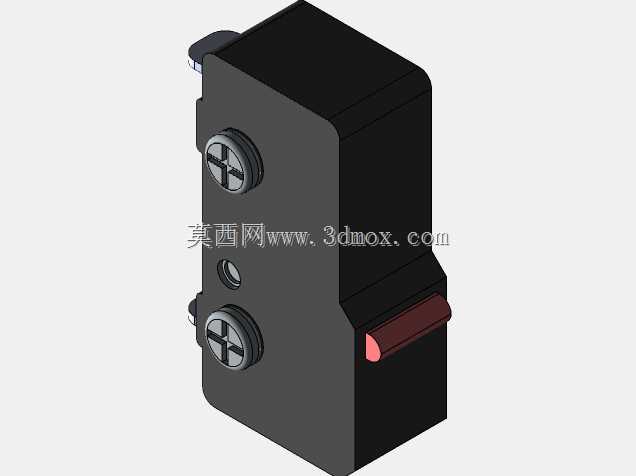

　　日常住宅卫浴与厨房热水供应场景中，壁挂式燃气热水器是目前中小户型家庭采用率较高的即热式供热设备，相较于储水式电热水器，它无需提前预热储水、不占用室内地面空间，热转换效率更高，能够满足多点连续用水的需求。这款壁挂式燃气热水器的三维结构完全参照民用主流机型的实际安装尺寸还原，整机采用竖向长方体薄型壳体设计，壳体厚度控制在180mm以内，安装时贴墙固定后突出墙面的距离不会遮挡橱柜台面操作空间，适配国内绝大多数家庭厨房、生活阳台的非承重墙面安装条件，安装挂点的位置按照常规墙体膨胀螺栓的排布间距设计，上下预留的进出水接口、燃气接口位置与市面通用管路接头尺寸匹配，不需要额外定制转接配件就能完成现场管路对接。从功能结构来看，

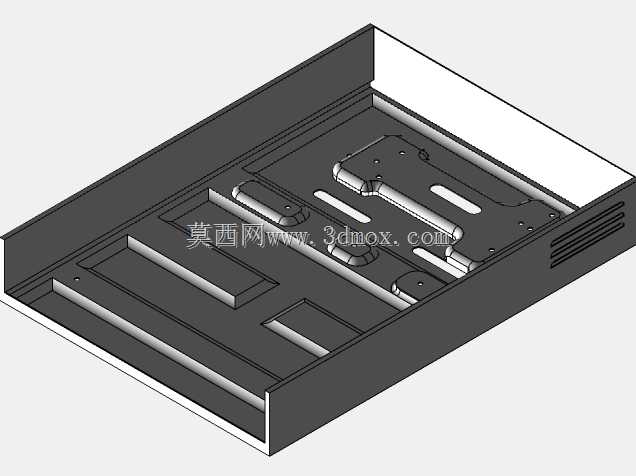

　　这款机型采用下置调节旋钮的布局，两个旋钮分别对应火力调节与水流量调节，旋钮旁设置的微小状态指示灯可以直观显示设备的运行与故障状态，正面壳体的品牌标识区域做了内凹嵌装设计，避免长期使用后标识被摩擦脱落。设备顶部预留的排烟接口尺寸适配常规直径的强排排烟管，安装时可以直接对接伸到室外的排烟管路，保证燃烧废气完全排出室外，不会造成室内空气污染。设计这款三维结构的时候，首先考虑的是民用安装场景的适配性，壳体侧面预留的通风散热槽位置避开了墙面挂装的贴合区域，保证设备运行时内部燃烧腔体的热量能够顺利散出，不会因为贴墙安装导致热量积聚影响内部元器件寿命。壳体的边角全部做了圆弧过渡处理，没有尖锐的直角突出，避免日常使用过程中磕碰造成人员受伤，

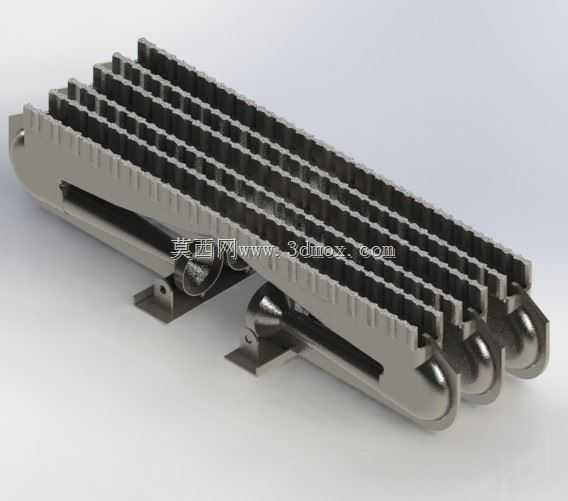

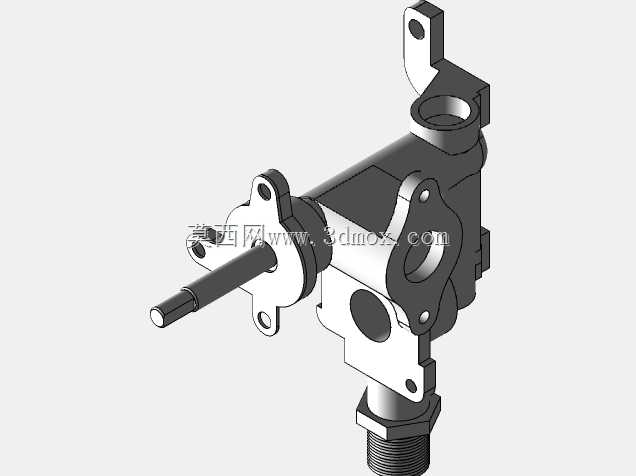

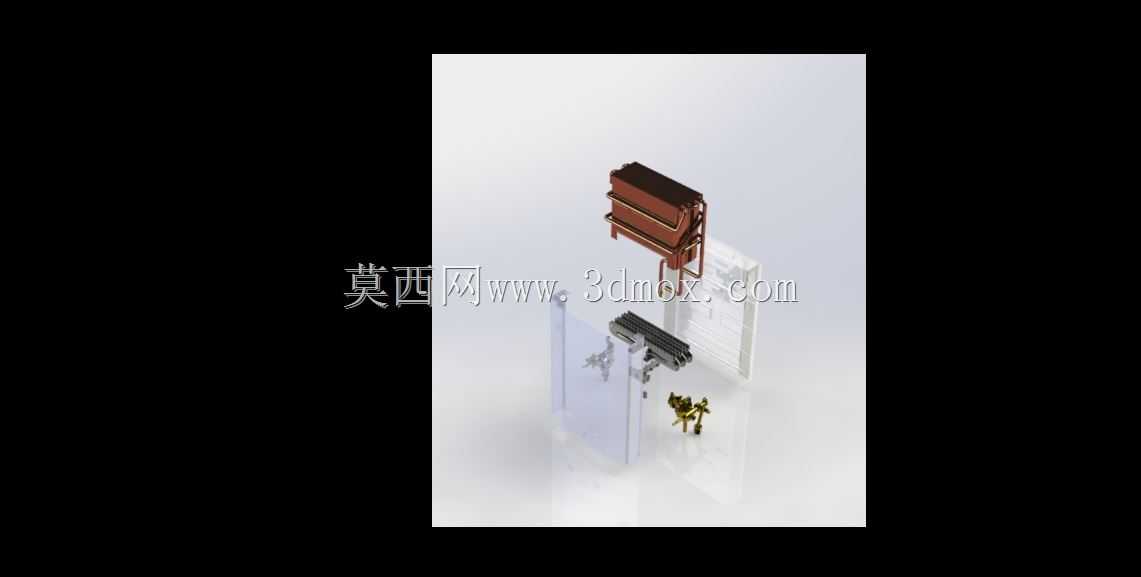

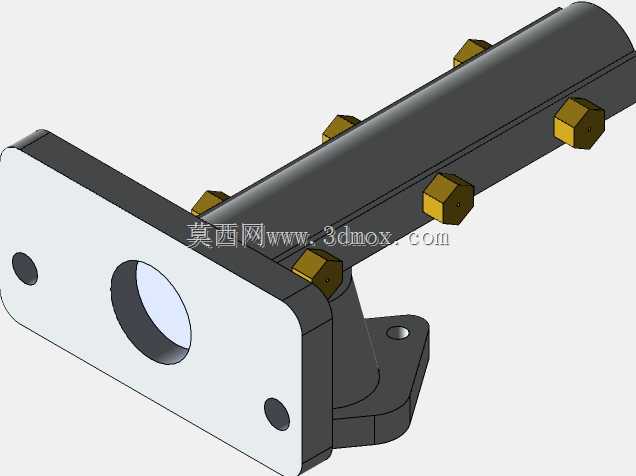

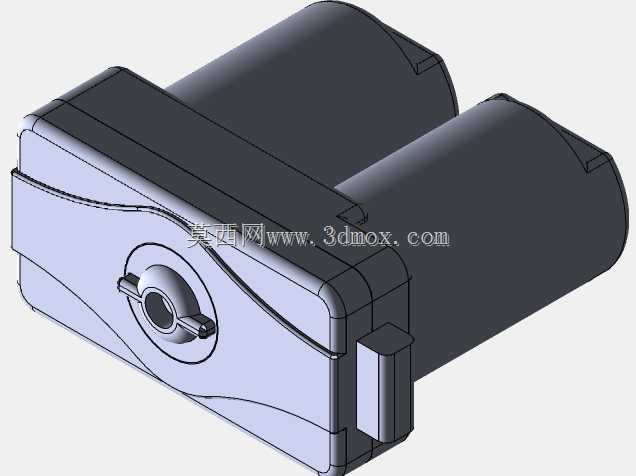

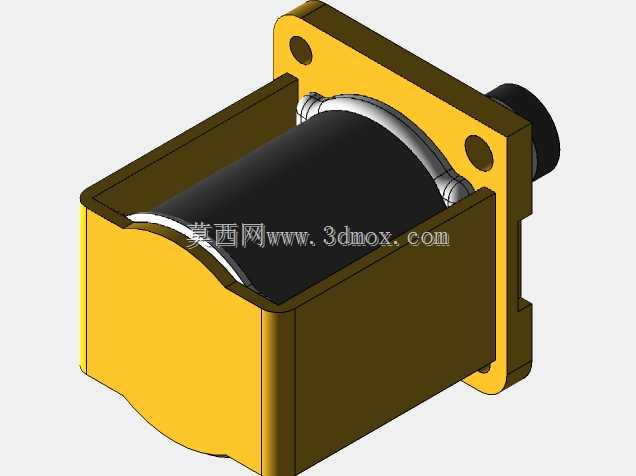

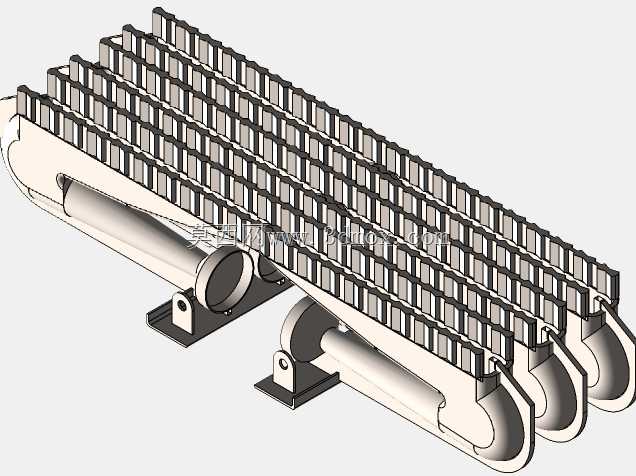

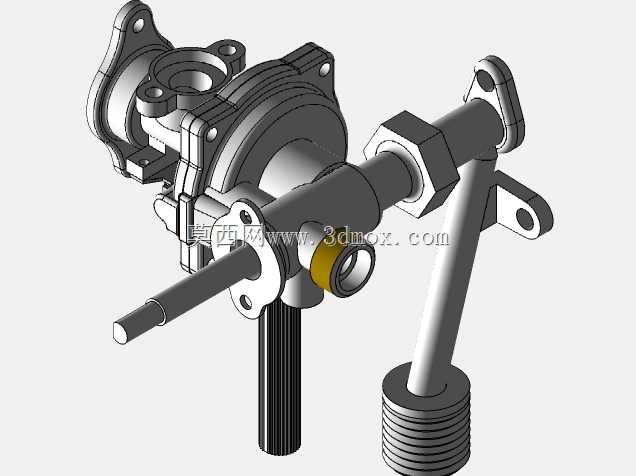

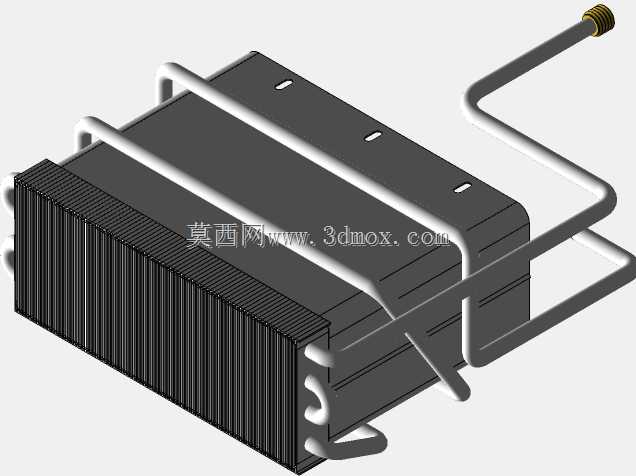

　　正面的检修盖板采用卡扣加隐藏螺丝的固定方式，日常维护时不需要完全拆下整机就能打开盖板完成点火针、换热片的积碳清理。设备内部的燃烧腔体、换热管路、水流传感器、燃气比例阀的排布完全参照实际产品的装配逻辑还原，各个部件之间预留了足够的走线与检修间隙，不会出现部件干涉的问题，进出水接口处的密封结构位置也做了精准还原，能够直观展示管路连接后的密封配合关系。在实际选型应用中，这类12升左右容量的壁挂燃气热水器能够满足一厨一卫户型的连续热水供应需求，冬天进水温度较低时也能保证出水温度稳定，不会出现水流忽冷忽热的情况。三维建模过程中对壳体的钣金折弯弧度、旋钮的防滑纹理、指示灯的透光结构都做了细节还原，既可以作为家用厨电产品结构设计的参考案例，

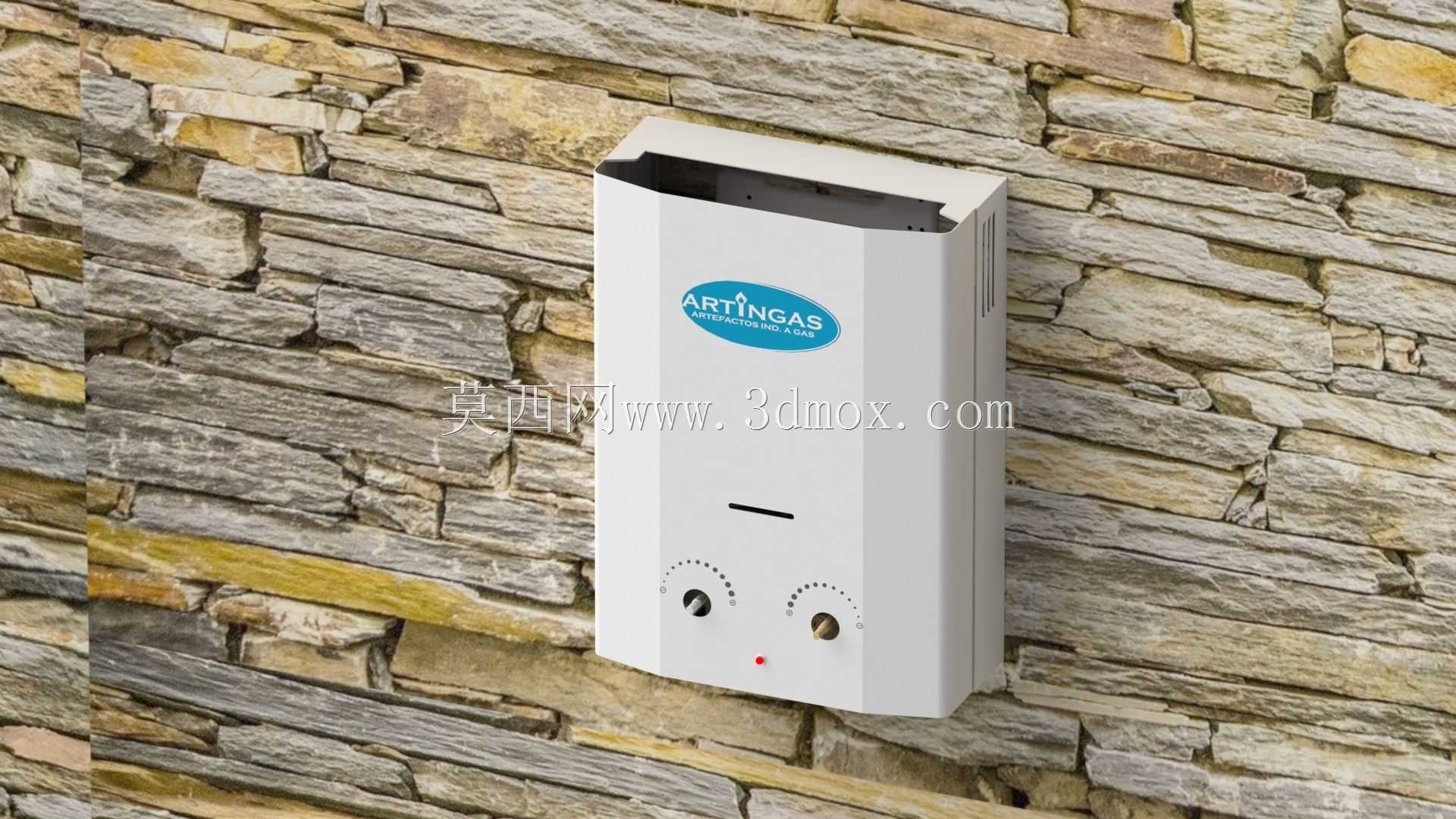

　　也能用于家装方案的厨卫空间效果展示，帮助设计师提前确认设备安装后的空间占比与视觉协调性，避免后期安装时出现尺寸冲突、管路走位不合理的问题。设备底部的接口排布按照左热右冷、中置燃气接口的民用通用规范设置，和家装水电改造阶段的预留管路位置完全匹配，不需要额外改动管路走向就能完成安装，安装时底部距离地面的高度建议控制在1.4米到1.6米之间，方便用户站立操作调节旋钮，同时也避免儿童误触调节部件。壳体表面采用哑光白色喷塑处理的结构还原，这种表面处理方式不仅耐油污、方便日常擦拭清洁，也能适配不同装修风格的墙面，不管是瓷砖墙面还是文化石墙面都能保持协调的视觉效果，不会显得突兀。
