这款8毫米孔径的立式带座轴承支撑件,是轻载传动链路里极为常见的支撑类零部件,在小型输送线、桌面级自动化设备、轻工包装机械、食品加工辅助输送机构里都有大量应用,主要用来承托直径8毫米的光轴、传动轴,抵消轴系运转过程中产生的径向载荷,同时补偿少量的轴系安装同轴度误差,避免轴承受力不均出现过早磨损。

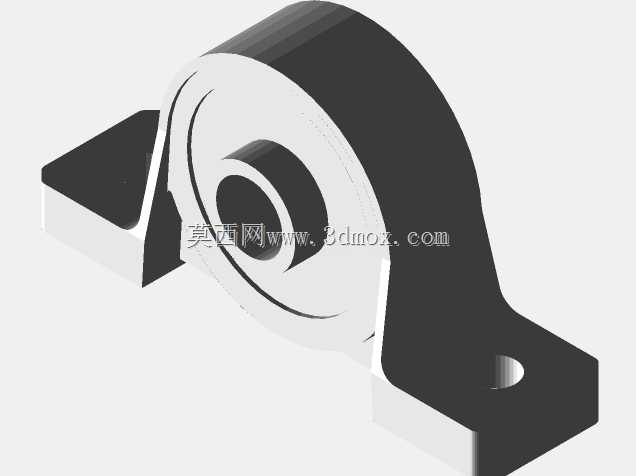

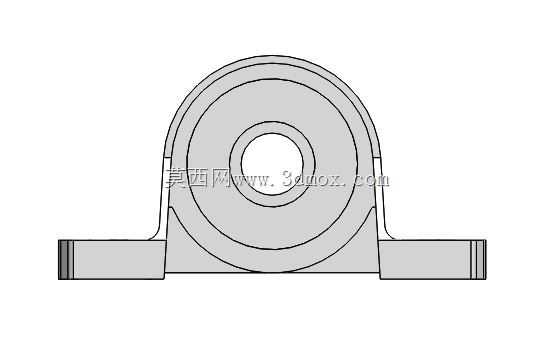

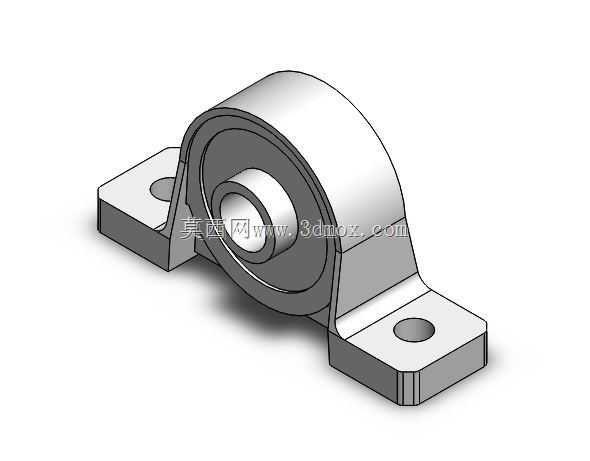

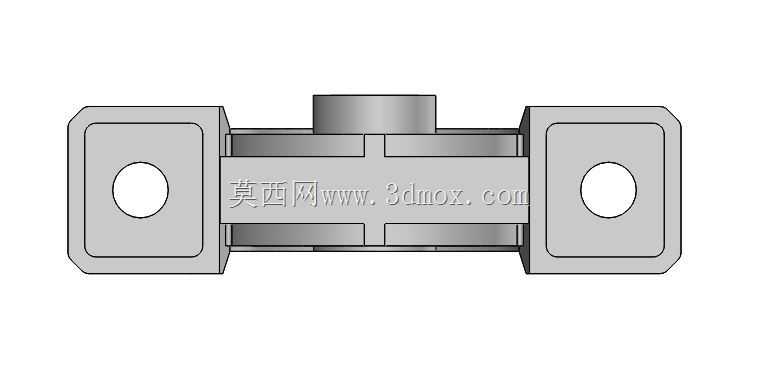

从结构设计来看,整体采用立式菱形安装底座搭配一体式轴承容纳腔的构型,底座两侧伸出的安装耳上各设置一个沉头安装孔,安装时可以直接通过螺栓将整个轴承座固定在设备的安装基板、型材架或者焊接机架上,不需要额外加工复杂的轴承安装沉孔,大幅降低现场安装的加工精度要求。轴承容纳腔与外球面轴承的外圈采用过盈配合压装,轴承内圈带有顶丝结构,轴穿入内圈后拧紧顶丝即可完成轴与轴承的周向固定,不需要额外加工键槽或者轴肩,对于轻载、转速不高的传动场景来说,这种固定方式装配效率极高,后期维护更换也十分便捷。
在实际选型使用时,首先要明确安装边界:两个安装孔的中心距是选型时必须核对的核心安装尺寸,要和设备机架上预设的安装孔位完全匹配,避免出现孔位错位无法安装的问题;底座的总高度决定了轴系的安装中心高,在排布多组支撑座的长轴传动链路时,必须保证所有支撑座的中心高一致,否则会让轴产生附加弯曲应力,轻则导致运转卡顿、轴承发热,重则会出现轴弯曲变形、轴承抱死的故障。轴承内孔的8毫米尺寸要和配套的传动轴直径公差匹配,一般轴采用h6公差即可保证装配顺畅,同时顶丝拧紧时要注意对称施力,避免顶丝单点受力过大导致内圈变形,影响轴承的旋转精度。
设计建模过程中,首先要确定轴承的核心安装尺寸,也就是外球面轴承的外圈外径、宽度,以此反推轴承容纳腔的内径尺寸,预留合理的压装过盈量,一般过盈量控制在0.01-0.02毫米之间,既可以保证轴承外圈压入后不会出现周向转动,也不会因为过盈量太大导致外圈变形挤压滚动体,增大轴承的旋转阻力。底座部分的建模要兼顾刚性和轻量化,安装耳的厚度要根据额定载荷计算,保证螺栓拧紧时安装耳不会出现翘曲变形,底座底部要做平面度要求,保证安装后和机架面完全贴合,避免出现悬空导致支撑刚性不足。两侧安装孔的沉头深度要和配套的螺栓头高度匹配,保证螺栓拧紧后头部不会高出安装面,避免和周边运动部件产生干涉。
从实际使用场景来看,这类小尺寸带座轴承座多用于载荷不大、转速中等的传动部位,比如小型皮带输送机的托辊支撑、桌面分拣设备的传动轴支撑、小型包装机械的送料辊支撑,相比一体式的轴承孔结构,这种带座轴承的容错能力更强,哪怕机架安装面存在少量的平面度误差,或者轴系存在轻微的同轴度偏差,外球面轴承的调心特性都可以补偿这些误差,不会让轴承承受额外的附加载荷。在日常维护中,这类轴承座一般自带注油嘴,可以定期补充润滑脂,延长轴承的使用寿命,不需要频繁拆解更换,对于长期连续运转的设备来说,维护成本很低。建模时还要注意边角的倒圆处理,安装耳和轴承容纳腔的连接部位要做过渡圆角,避免应力集中导致长期受载后出现根部断裂的问题,底座的边缘也要做小倒角处理,去除加工毛刺,避免装配时划伤操作人员。
