UCP210立式带座外球面轴承三维结构

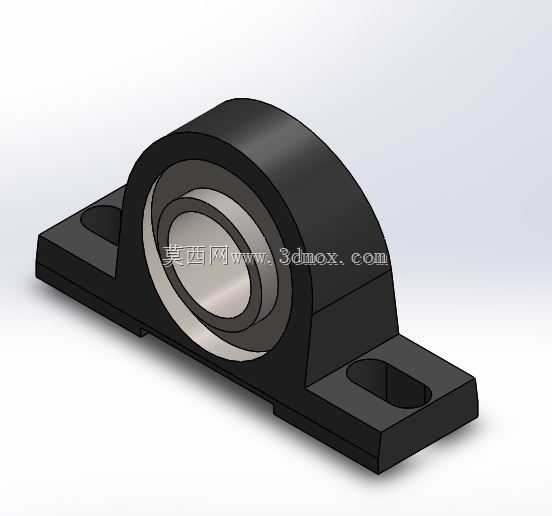

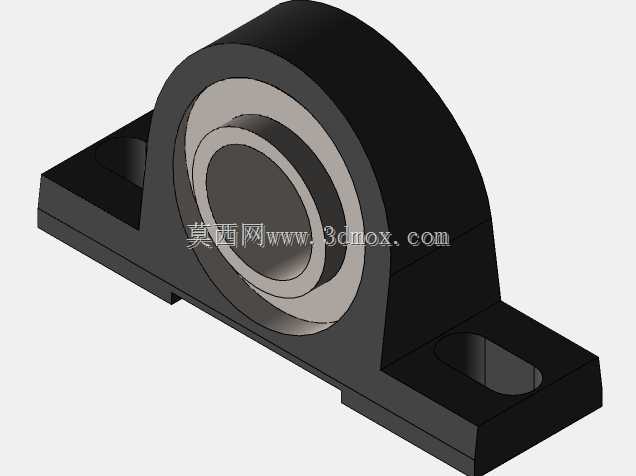

　　做输送线、小型农机、轻工设备传动段设计的工程师，大概率都跟这类立式带座外球面轴承打过交道，UCP210这个规格属于行业里应用极广的常规型号，建模的时候首先要卡准的就是实际安装的边界尺寸，不能只照着外观拉个大概轮廓，不然出工程图或者做装配干涉检查的时候很容易出问题。首先说安装底座部分，这个型号的底座是整体铸造成型的结构，两个安装脚是对称分布的长圆孔设计，这种长圆孔不是随便画的，实际装配的时候可以给安装同轴度留出微调余量，毕竟现场安装机架的时候，两个轴承位的孔距很难做到完全零误差，长圆孔的调节量刚好能抵消一部分加工和安装偏差，不用强行敲轴或者扩孔，这点在现场调试的时候能省很多事。建模的时候要注意底座的安装面是整个平面，没有多余的凸台，保证和安装机架的面能完全贴合，不会出现翘曲，底座的厚度也要符合实际载荷要求，毕竟这个型号的轴承主要用来承受径向载荷，底座的刚性直接影响整个传动支撑的稳定性，要是底座做薄了，设备运行起来很容易出现振动，甚至导致轴承过早失效。然后是轴承本体部分，外球面轴承的内圈是比普通深沟球轴承宽的，而且内孔是带顶丝的结构，实际装轴的时候，把轴穿进内孔之后，拧紧内圈上的两个顶丝就能把轴承和轴锁死，不需要额外做轴肩定位，这点对很多轻载传动的场景特别友好，能简化轴的加工工序，不用在轴上车定位轴肩，也不用额外加工卡簧槽，降低轴的加工成本。轴承的外圈是球面结构，和座体的内球面是配合的，这个球面配合的设计是这类带座轴承的核心功能点，

　　它允许轴在一定角度范围内自动调心，哪怕安装的时候轴有轻微的偏斜，或者设备运行过程中机架出现轻微变形，轴承都能自动补偿角度偏差，不会出现卡滞、额外附加载荷的情况，这点在长距离输送线、农用机械这类机架刚性不算特别高的设备上优势特别明显。建模的时候要注意座体的内球面和轴承外圈的球面配合间隙，不能做的过紧也不能过松，过紧的话调心功能失效，过松的话运行起来会有旷量，产生振动噪音。再说到实际应用场景，这类轴承座几乎覆盖了大部分中低速轻载的传动场景，比如食品加工生产线的辊筒支撑、包装机械的传动轴支撑、小型木工机械的转轴固定、农用输送设备的托辊支撑，甚至很多小型风机、水泵的传动端支撑也会用到这个型号，它的优势就在于集成度高，不需要自己单独设计轴承座、配密封、做定位，买回来直接用螺栓固定在机架上，穿轴锁紧顶丝就能完成装配，后期维护也简单，轴承损坏的时候可以直接把整个带座轴承换掉，不用拆整个传动段，维护效率很高。设计这个三维模型的时候，还要注意几个容易被忽略的细节：首先是轴承两端的密封结构，实际产品是带双层密封的，一层是铁盖防尘，一层是橡胶圈封油，建模的时候要把密封的位置留出来，不能把轴承做成完全裸露的结构，不然做装配演示的时候不符合实际产品结构；然后是座体的铸造圆角，所有的转角位置都要做合理的铸造圆角，不能做成直角，不然既不符合铸造工艺要求，实际生产的时候也容易出现应力集中，导致座体受载开裂；还有注油嘴的位置，

　　这类带座轴承一般在座体的顶部会预留注油嘴的安装孔，方便后期运行的时候补充润滑脂，建模的时候要把这个位置的结构做出来，不能漏掉，不然实际选型装配的时候会发现没有注油位置，影响后期维护。从安装边界来说，这个型号的中心高是固定的，也就是轴承内孔中心到底座安装面的垂直距离，这个尺寸是选型的时候最核心的参数之一，设计机架的时候就要根据这个中心高来确定安装面的高度，保证传动轴的高度符合设计要求；两个安装孔的孔距也是固定的，设计机架上的安装孔的时候要对应这个孔距，配合长圆孔的调节量，保证安装顺利；轴承内孔的直径是对应50mm的轴径，建模的时候内孔尺寸要精准，不能有偏差，不然做装配模拟的时候会出现轴穿不进去或者配合间隙过大的问题。

　　很多新手建模的时候容易把这类轴承座做的过于理想化，把所有面都做成完美平面，忽略了实际铸造件的拔模斜度，其实座体的侧壁是有轻微拔模斜度的，建模的时候加上合理的拔模角度，才更符合实际生产的零件状态，导出工程图的时候也能直接给铸造厂用。另外还要注意，这类带座轴承的座体和轴承是配套供应的，一般不单独拆分使用，建模的时候可以把两个零件做成装配体结构，方便在整体设备设计的时候直接调用，不用重新装配，能提高设计效率。在做结构校核的时候，这个型号的额定动载荷、静载荷都是有标准值的，选型的时候要根据实际传动的载荷、转速来确认是否适用，不能只看安装尺寸对得上就用，要是载荷超过轴承的额定值，很容易出现提前失效的情况。比如在重载的输送段，可能就要选更大规格的型号，而轻载的传动段用UCP210就完全足够，还能控制成本。
