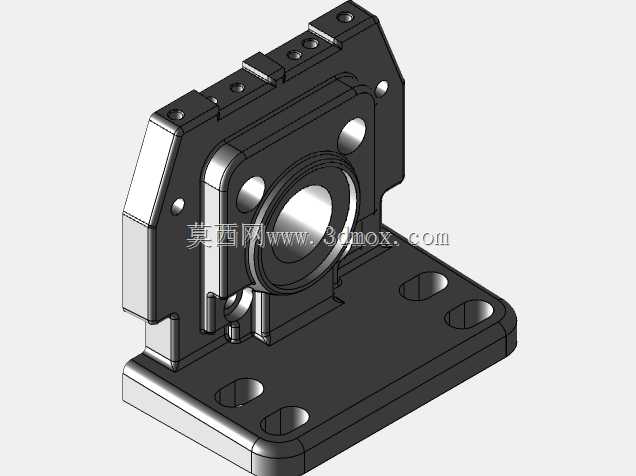

带安装底座的立式轴承支撑座结构

　　在工业传动系统的布局中，这类带一体式安装底座的支撑结构，是承担轴系径向与少量轴向载荷的核心承载部件，常见于中小型输送线、轻工自动化设备、小型机床的进给传动单元中，用来为旋转轴提供稳定的回转支撑，避免轴系运转过程中出现挠曲变形、跳动超差的问题。从实际使用场景来看，这类支撑座多安装在设备的型材框架或者焊接机台的安装平面上，不需要额外加工复杂的配合沉孔，仅通过底座上的四个沉头安装孔，使用内六角螺栓即可完成快速固定，安装时需要保证底座贴合面的平面度误差不超过0.05mm，避免锁紧后支撑座本体出现形变，导致内孔的同轴度超差，影响轴承的装配精度与使用寿命。

　　设计这类支撑结构的时候，首先要明确适配的轴承外径尺寸，中间的通孔是与轴承外圈配合的安装位，配合公差多选用H7级的过渡配合，既可以保证轴承装配后不会出现外圈打滑的问题，也能方便后期维护时的轴承拆卸更换。支撑座的立板与底座采用一体式的加强结构，在立板与底座的衔接位置设计了三角形的加强筋结构，用来抵消轴系运转时传递到立板的倾覆力矩，避免长期受载后立板与底座的衔接位置出现疲劳开裂。立板上除了中心的轴承安装孔之外，还在孔位周边设计了多个小直径的螺纹孔，这些孔位是用来安装轴承端盖或者密封挡圈的，可以根据使用场景选择接触式或者非接触式的密封结构，阻挡外界的粉尘、切削液进入轴承内部，延长润滑脂的使用寿命。

　　从安装边界来看，底座的四个安装孔采用长圆形的沉头设计，这种设计可以在安装时提供一定的位置调整余量，抵消机台安装面的孔位加工误差，降低现场安装的对位难度。支撑座的整体外形采用了去锐边的倒角设计，所有外露的棱边都做了R2左右的圆角处理，避免装配过程中划伤操作人员，也能减少应力集中的问题。立板侧面的两个定位销孔，是用来在精密传动场景下安装定位销，实现支撑座与机台之间的精准定位，保证重复拆装后的位置精度不发生偏移。在实际选型过程中，需要先核算轴系的额定载荷与最高转速，确认支撑座的立板厚度、底座刚度能够满足载荷要求，避免选型过小导致支撑变形，或者选型过大造成安装空间的浪费与成本的不必要提升。这类支撑结构的中心高尺寸是核心安装参数，需要与配套的传动轮、联轴器的中心高保持一致，否则会在轴系上产生附加的弯曲应力，加速轴承与轴的磨损。在三维建模过程中，这类零件需要重点关注安装孔的位置度公差、中心轴承孔与底座安装面的垂直度公差，这些形位公差直接决定了零件加工完成后的实际使用性能，建模时需要提前预留好加工的退刀槽、倒角等工艺结构，避免后续加工时出现工艺干涉，导致零件无法正常生产装配。
