顶入式多层桨叶工业搅拌装置结构设计

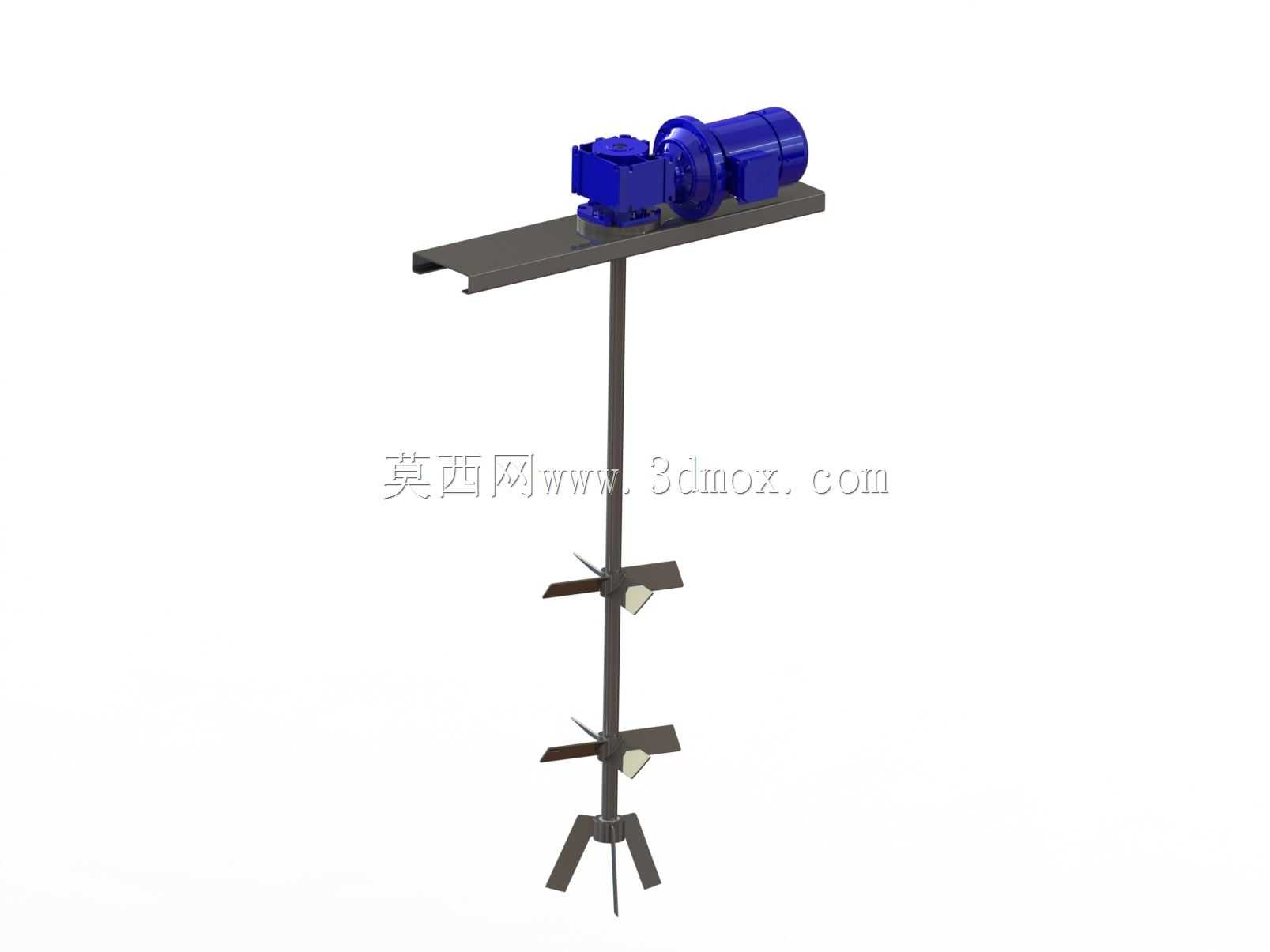

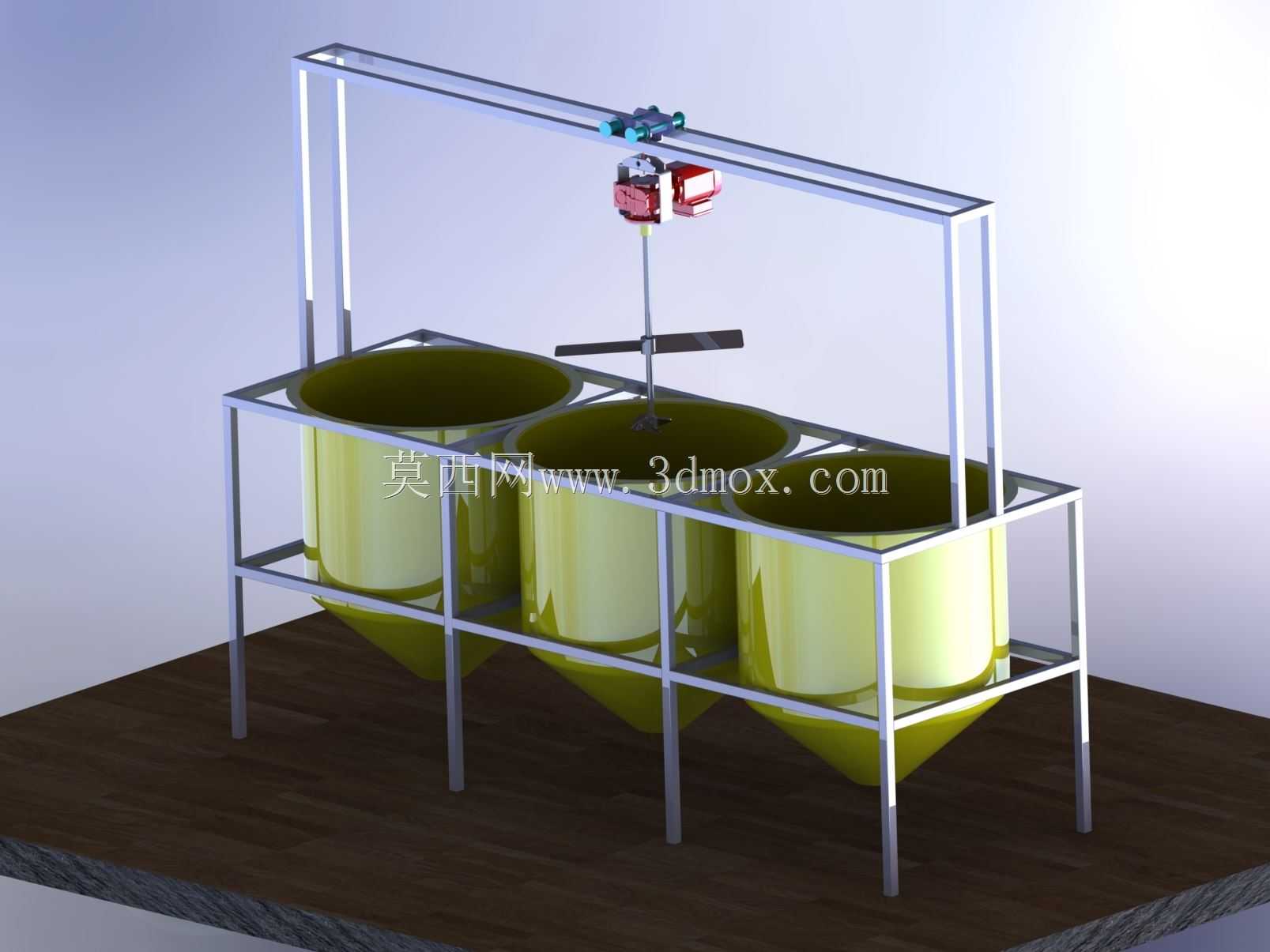

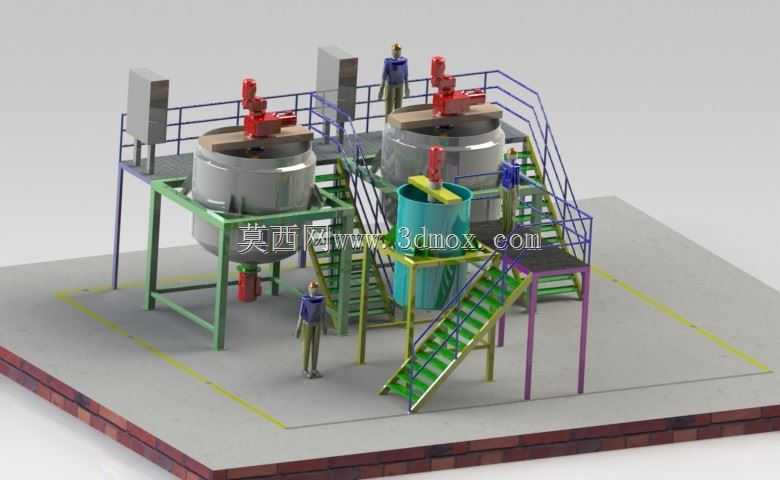

　　这套搅拌装置的结构设计，核心围绕中大型敞口或密封罐体的流体混合工况展开，在化工配料、水处理药剂溶解、食品浆料均质这类常见工业场景中，这类顶入式安装的搅拌设备是应用占比最高的结构形式之一。从实际安装逻辑来看，装置顶部的安装横梁采用槽钢类型材加工，直接架设在罐体顶部的安装支座上，不需要额外做复杂的机架焊接，适配顶部开口宽度在300mm到800mm区间的罐体，横梁长度可根据实际罐口尺寸做裁切调整，安装时只需要在横梁两端对应位置打固定孔，用螺栓锁紧在罐顶的预埋支撑上即可，安装边界的适配性较强，不需要针对每台罐体单独定制安装机架，能大幅降低现场安装的加工工作量。

　　驱动端采用减速电机直连的结构，没有额外设置皮带传动或者链传动环节，一方面能减少传动环节的功率损耗，另一方面也能降低后期运维的易损件更换频率，减速电机的输出轴通过刚性联轴器与搅拌轴直连，同轴度公差控制在0.1mm以内，避免高速运转时搅拌轴出现径向跳动导致的轴封磨损或者桨叶碰撞罐壁的问题。搅拌轴采用分段式设计思路，长轴工况下可以通过中间的连接法兰拆分，方便运输以及后期的轴体维护更换，轴体的直径根据搅拌桨叶的回转直径、搅拌介质的密度、设计转速做匹配，避免长轴运转时出现共振问题，轴的下端做了锥度收窄的结构，方便最下层桨叶的安装定位，同时减少轴端对罐底流体的扰动死角。

　　桨叶部分采用三层组合式的结构设计，最上层采用平直斜桨结构，主要作用是打破罐体上层流体的液面分层，避免轻质物料漂浮在液面无法参与混合；中间层采用折叶涡轮式桨叶，是整套装置的核心混合单元，运转时能同时产生轴向和径向的流体推力，让罐内的介质形成上下循环的流场，避免中下部区域出现混合死角；最下层采用锚式加小斜桨的组合结构，贴近罐底位置的锚式桨叶可以刮动沉积在罐底的高密度物料，避免固体颗粒沉积在罐底无法参与混合，搭配的小斜桨可以将罐底的物料向上推送，配合中间层桨叶的流场实现全罐范围的介质循环。

　　从设计选型的实际逻辑来看，这类搅拌装置的桨叶回转直径通常设置为罐体内径的1/3到2/5区间，这个比例下的搅拌效率和电机功率损耗的比值最优，既不会因为桨叶过大导致启动扭矩过高增加电机负载，也不会因为桨叶过小导致流场覆盖范围不足出现混合死角。桨叶和搅拌轴的连接采用抱箍加平键的双重固定方式，相比单纯的螺栓锁紧，平键可以传递更大的扭矩，避免高粘度介质搅拌时桨叶出现打滑移位，抱箍结构则方便根据罐内的液位高度、物料特性调整每层桨叶的安装位置，不需要在轴上额外加工多组键槽削弱轴的结构强度。

　　在实际工况适配中，这套结构可以根据介质的特性调整桨叶的角度和层数，比如针对低粘度的清水类介质，可以适当提高转速、减少桨叶层数，针对高粘度的浆料类介质，则可以降低转速、增加桨叶的宽度，甚至更换为螺带式桨叶结构。安装时需要注意搅拌轴的垂直度公差，全轴长度范围内的垂直度偏差不能超过1mm/m，否则长期运转会导致减速电机的轴承承受额外的径向力，缩短驱动端的使用寿命，同时桨叶最外端和罐壁的距离需要控制在20mm到50mm区间，距离过近容易在运转时碰撞罐壁，距离过远则会导致罐壁附近的流体无法获得足够的流速，出现壁面积料的问题。

　　这套结构的三维建模过程中，对各个连接部位的配合公差做了对应设置，比如联轴器和轴的配合采用H7/k6的过渡配合，桨叶抱箍和轴的配合采用H8/h7的间隙配合，既保证安装的便利性，也能保证运转时的连接可靠性，同时对所有的棱角位置做了圆角处理，避免应力集中导致的结构件开裂问题，整体结构没有复杂的异形加工件，绝大多数零部件都可以采用标准型材或者通用机加工工艺制作，加工成本可控，适合批量配套在各类中小型搅拌罐体上使用。
