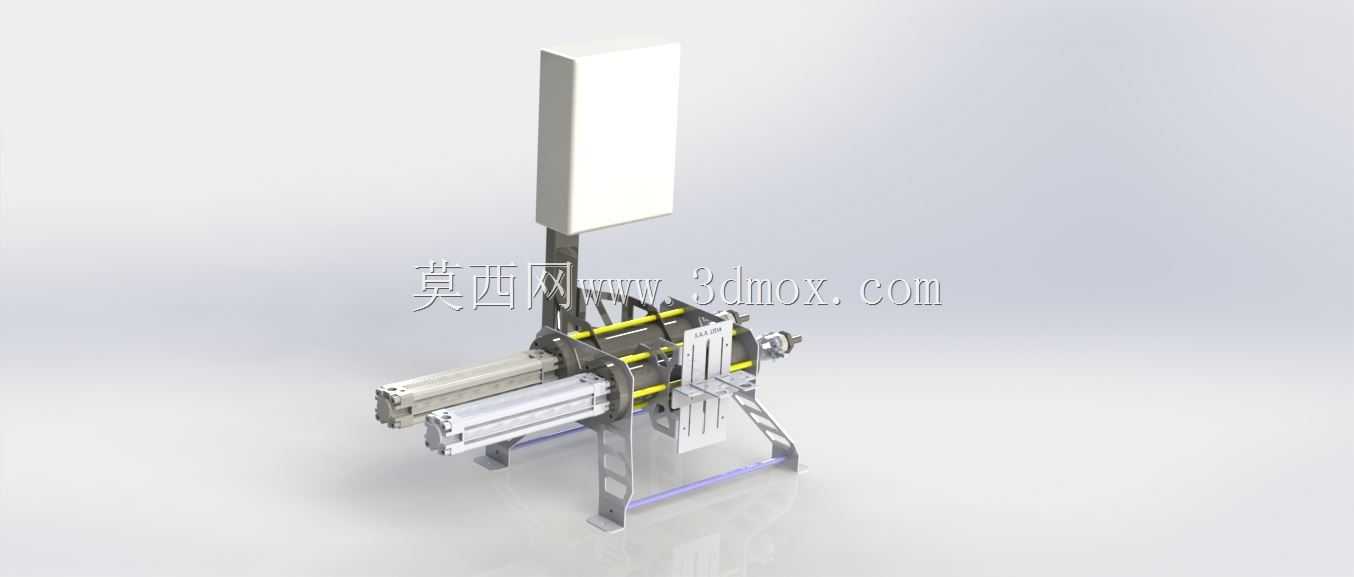

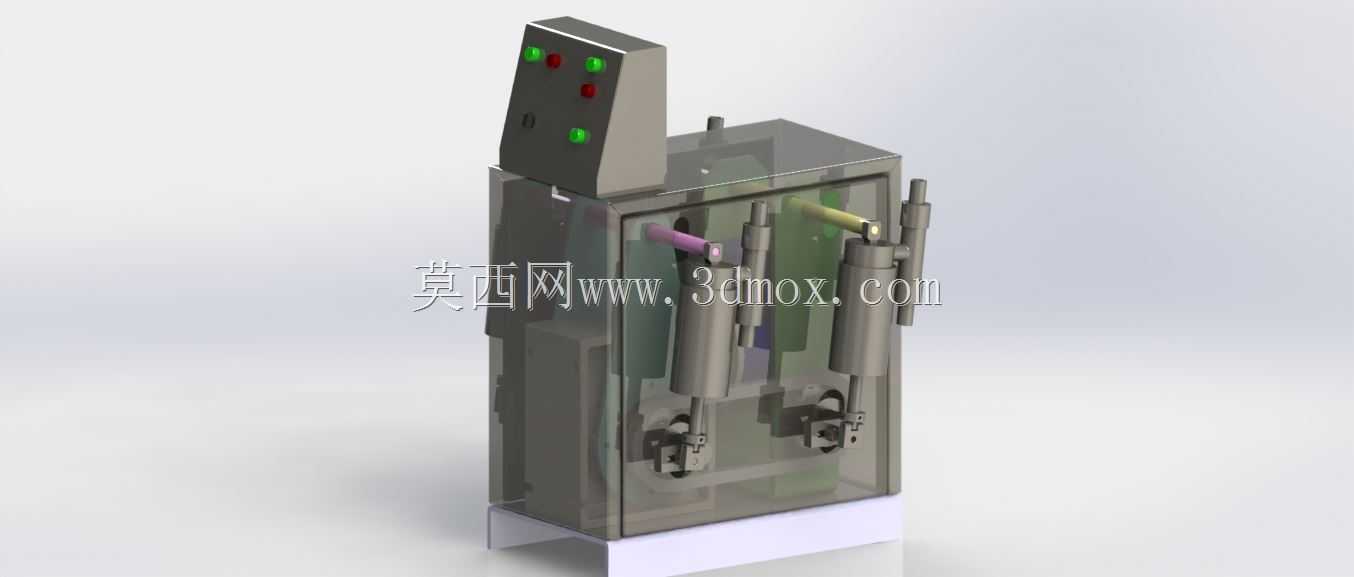

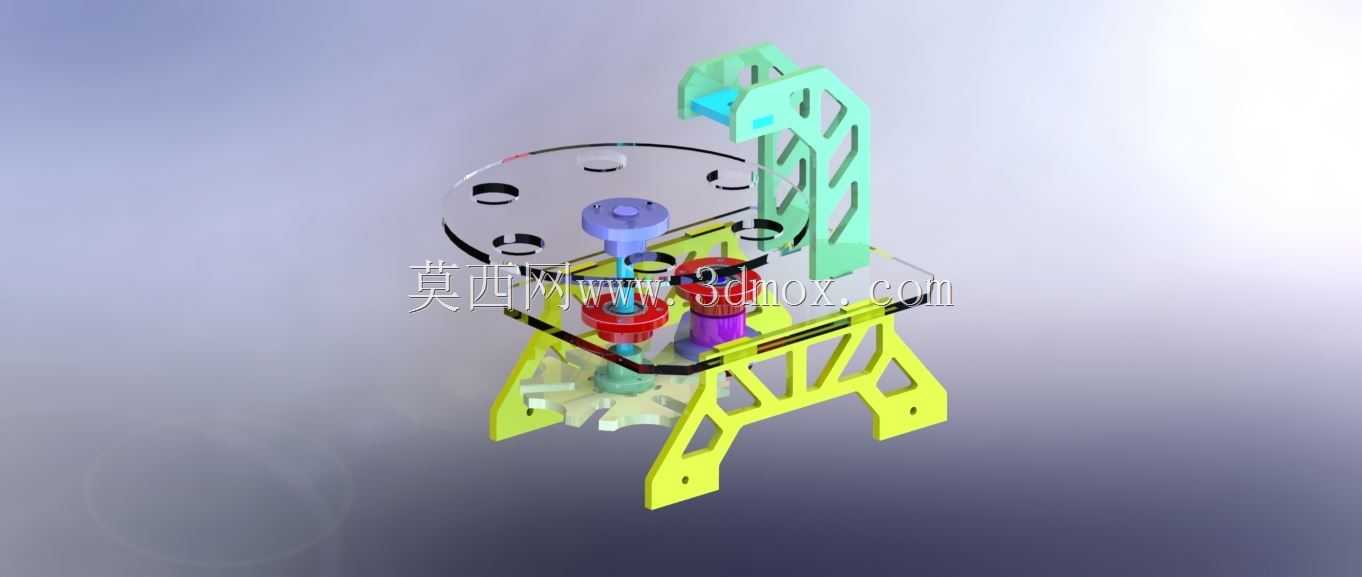

多通道活塞式流体灌装控制装置结构设计

　　这套结构的设计初衷，是解决小容量多品类流体定量分装时的精度与效率平衡问题，最早是在餐饮配套的定制分装设备项目里落地的，当时客户需要同时完成三种不同风味流体的定容灌装，单份容量误差要求控制在0.2ml以内，还要避免不同流体之间的串液污染，常规的单通路蠕动泵结构很难同时满足精度和防串液的要求，才最终敲定了活塞式计量的整体方案。

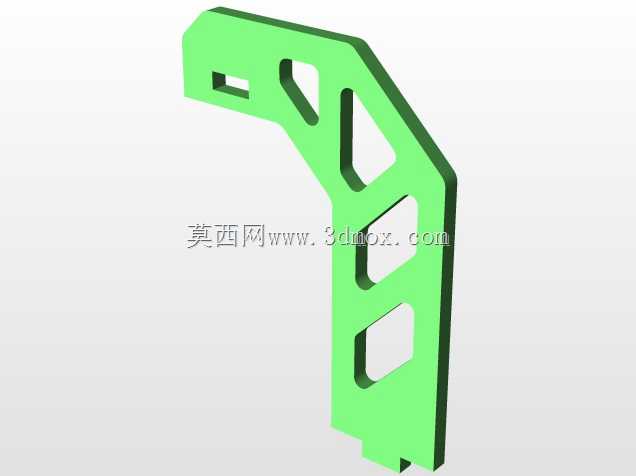

　　从实际应用场景来看，这类结构不光能用在餐饮行业的酒水、风味糖浆分装，在日化行业的小样精油、试剂行业的定量滴加工位也能直接适配，核心是活塞结构的定量精度远高于常规的流量阀控制，只要调整活塞的行程限位，就能快速切换不同的分装容量，不需要更换整套计量模组。整个设备的安装边界控制得比较紧凑，柜体整体宽度控制在320mm，深度280mm，柜体顶部预留的电控操作区高度为120mm，底部预留了4个M6的安装固定孔位，可以直接锁装在灌装生产线的支架台面上，不需要额外做转接安装板，现场安装时只需要对接进液管路和电控接线就能完成部署。

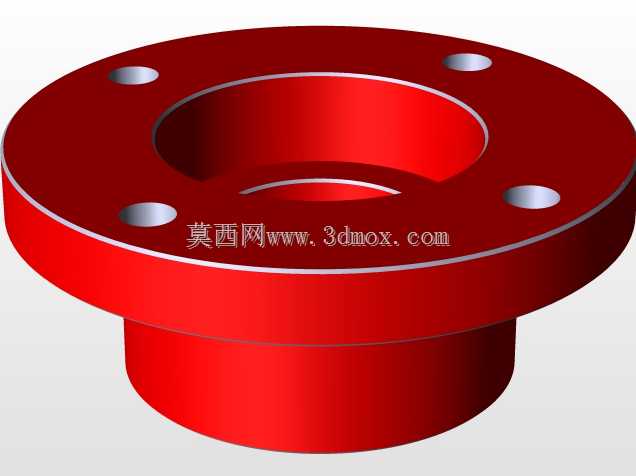

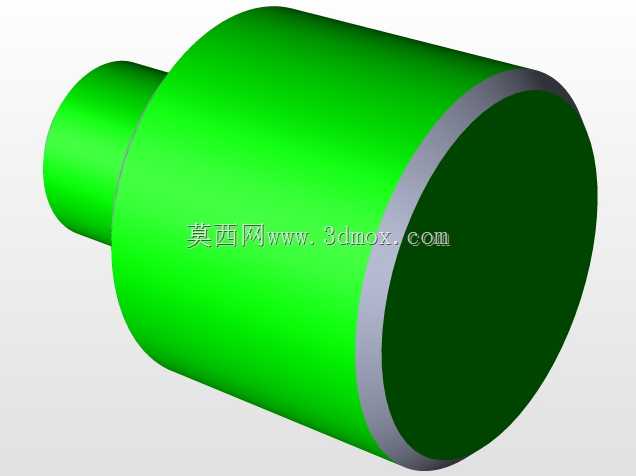

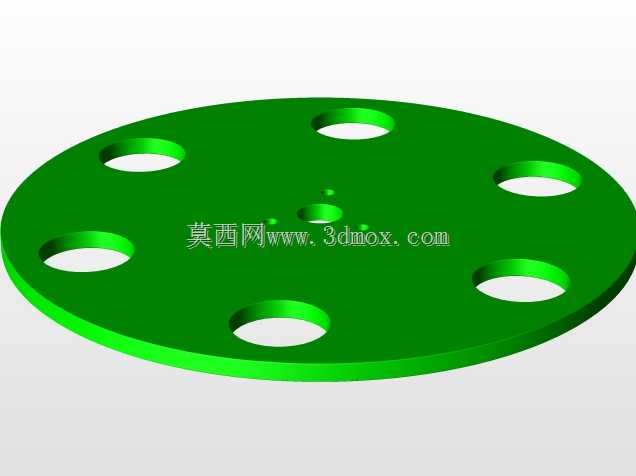

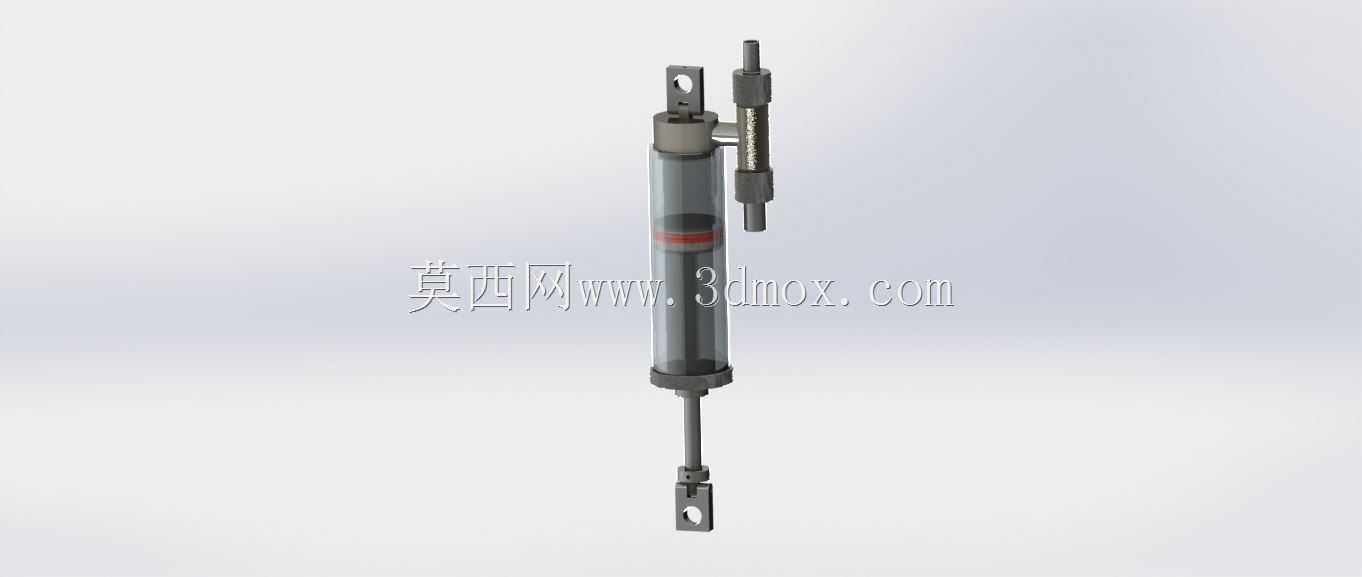

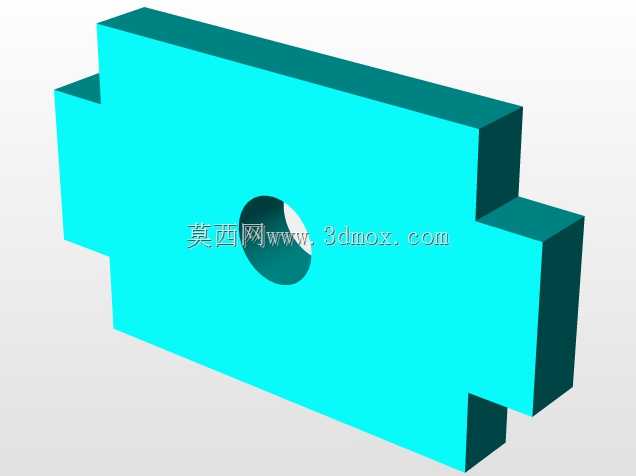

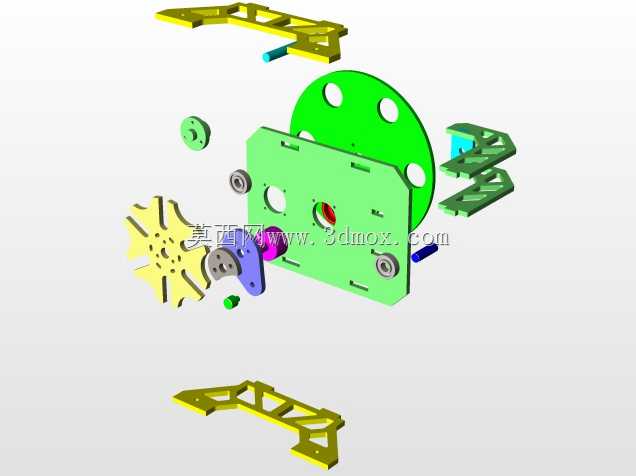

　　设计思路上没有采用一体化的浇筑柜体，而是用了透明PC材质的侧封板，一方面是方便日常运维时直接观察内部活塞的运行状态，不用拆开柜体就能判断是否有漏液、活塞卡滞的问题，另一方面PC材质的耐腐蚀性优于普通亚克力，接触少量飞溅的弱酸弱碱流体也不会出现开裂发白的问题。内部的三个活塞计量单元采用独立的模块化安装，每个单元都通过快拆卡扣固定在柜体内部的安装背板上，单个活塞模组出现密封件磨损的时候，不需要拆解其他通路，直接拔出对应的模组就能更换密封件，运维时间比传统的集成式结构缩短60%以上。每个活塞通路的进液端都配置了独立的单向止回阀，避免停机状态下管路内的残液倒流污染原料罐，出液端的针头位置做了快插接口设计，可以根据不同的分装容器口径更换不同长度、不同内径的出液嘴，适配从5ml西林瓶到500mlPET瓶的不同分装需求。

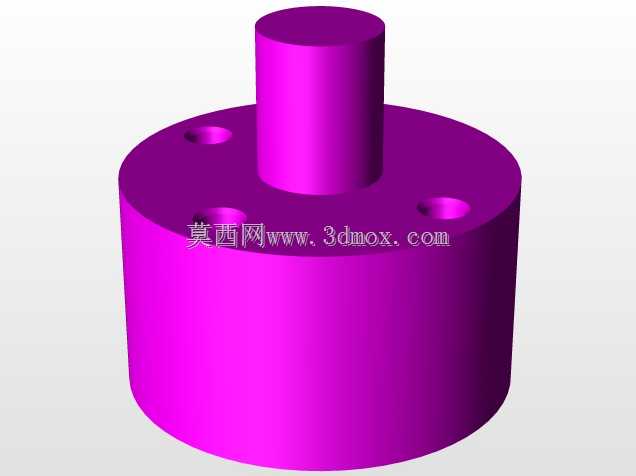

　　顶部的电控区集成了运行状态指示灯，三个绿色指示灯分别对应三个活塞通路的就绪状态，红色指示灯对应故障报警，当某个通路出现活塞卡滞、进液不足的情况时，对应的指示灯会触发闪烁报警，同时设备会自动停止该通路的运行，不会影响其他两个通路的正常工作，避免出现批量的分装容量不合格问题。内部的管路布局全部沿柜体侧边走线，流体管路和电控线路做了物理分隔，避免管路漏液时滴落到电控元件上引发短路问题，活塞的驱动端采用了直线轴承导向，避免活塞长期往复运行出现偏磨，延长密封件的使用寿命，实际测试时连续运行12万次循环，密封件的泄漏量仍然控制在允许范围内，不需要提前更换易损件。

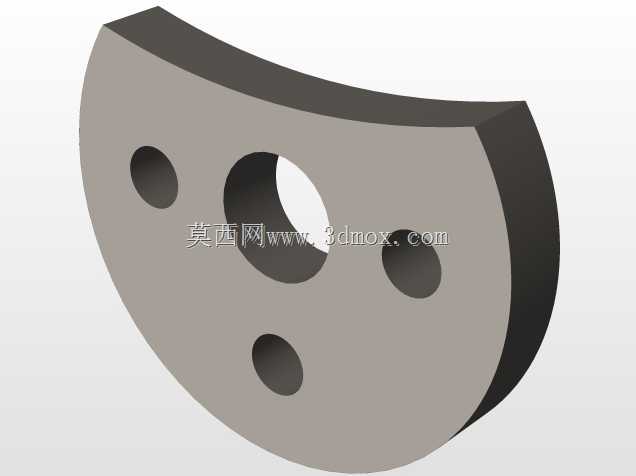

　　在尺寸链的校核上，每个活塞的行程都做了正负0.1mm的调节余量，调节旋钮直接布置在每个活塞模组的侧方，现场调试时不需要打开柜体，通过侧封板上预留的操作孔就能直接调整活塞行程，快速校准分装容量。柜体底部预留了残液收集槽，万一出现密封件渗漏的情况，残液会直接流入收集槽内，不会滴落到生产台面上，收集槽采用抽拉式设计，日常清理时直接抽出倒掉残液即可，不需要拆解柜体结构。考虑到食品、日化行业的清洁需求，所有接触流体的部件都采用了304不锈钢和食品级密封材质，可以直接接触食品类流体，不会出现材质析出影响流体品质的问题，设备外表面没有裸露的螺丝凸起，清洁时可以直接用抹布擦拭外表面，没有清洁死角。
