带角度刻度的阿利卡角钳结构设计

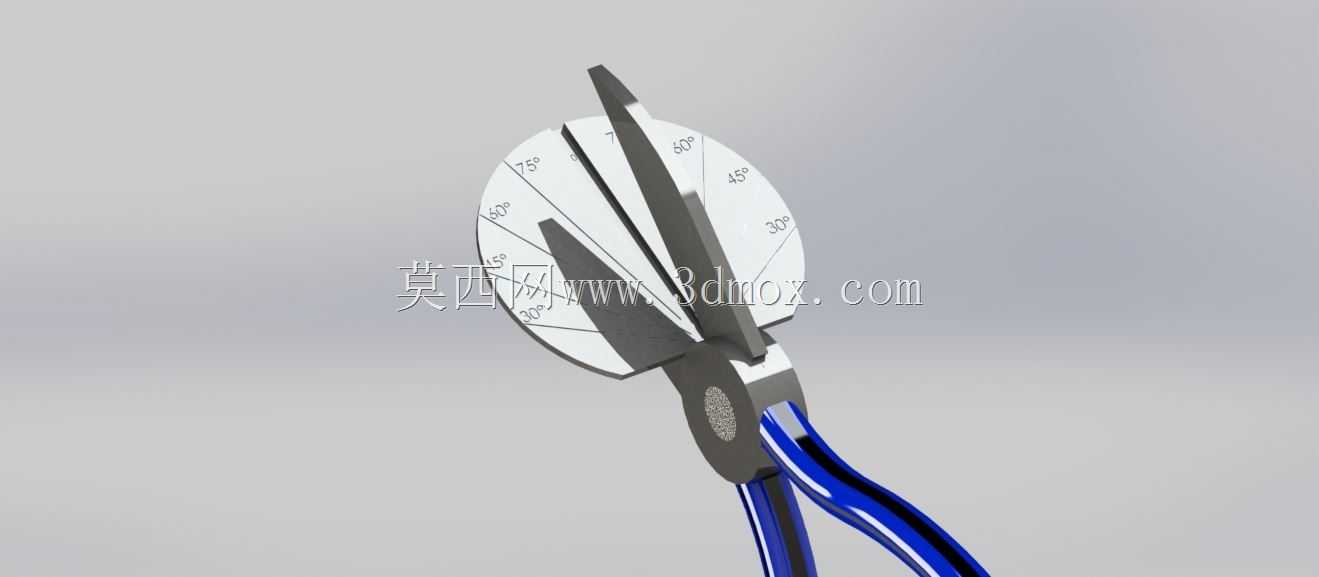

　　在钣金加工、线材弯折、小型金属构件修配的日常作业场景里，常遇到需要同时完成角度定位与剪切弯折的操作需求，普通尖嘴钳、斜口钳仅能完成夹持或剪切动作，无法同步把控加工角度，作业时需要额外搭配量角器反复核对，不仅拖慢加工节拍，也容易因多次对位产生角度偏差，尤其在小批量定制件加工、电子引脚成型、首饰金属部件弯折这类对角度精度有要求的工序中，反复对位的误差累积往往会直接导致零件报废。这款带角度刻度盘的角钳，正是针对这类作业痛点做的结构优化设计。从功能特性上看，它将角度测量刻度盘与钳身做了一体化整合，刻度盘以钳轴的回转中心为基准原点，沿钳头开合方向标注了常用的角度刻度，作业时无需额外搭配角度量具，开合钳头的过程中就能直接读取当前钳口的夹角数值，

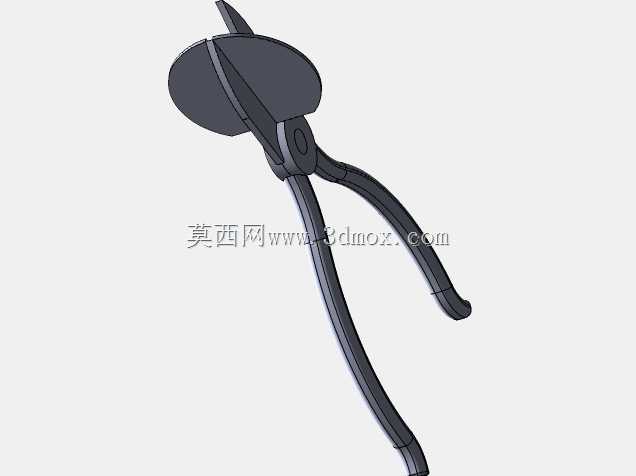

　　在弯折金属薄片、细金属线材的时候，可以直接将待加工件抵在钳口位置，开合到目标角度后直接施力完成弯折或剪切，一次对位就能完成角度定位与加工动作，省去了反复测量核对的步骤。从设计思路层面拆解，这款角钳的结构没有做多余的复杂改动，核心是在普通手钳的基础上，在钳头与手柄衔接的转轴位置加装了扇形的角度刻度盘，刻度盘与其中一侧钳身做刚性固定，另一侧钳身随转轴转动时，钳头的刃口边刚好可以作为刻度指针，直接指向当前的开合角度，这种设计没有额外增加过多的结构重量，也没有改变传统手钳的握持操作逻辑，一线操作人员不需要额外适应就能上手使用。钳头部分采用了尖窄的刃口设计，既可以完成常规的线材剪切动作，也能伸入狭小的装配空间完成卡簧拆卸、

　　细引脚调整这类精细操作，刃口做了贴合角度定位的平直处理，保证弯折作业时钳口与工件的接触面平整，不会在工件表面压出不规则凹痕。手柄部分采用了双色浸塑的防滑结构，握持时的贴合度较好，施力剪切时不容易打滑，手柄的开合角度符合普通人手的握持张度范围，长时间重复作业也不容易产生手部疲劳。从安装边界与外形尺寸来看，整钳的长度控制在常规手钳的通用尺寸区间，刻度盘的外径没有超出钳头的最大回转范围，放置在常规工具柜、工具腰包中都不会出现卡滞，不需要为其预留特殊的存放空间；钳轴的配合间隙做了严格控制，开合过程中刻度盘与活动钳身不会产生摩擦卡顿，转动时的阻尼感均匀，既不会因为太松导致钳头自由晃动影响角度读取，也不会因为太紧导致单手开合费力。

　　在实际的设备装配、现场维修场景中，这类带角度刻度的角钳还可以用来快速核对小型构件的弯折角度，比如电气柜内的线鼻子弯折、小型支架的现场配做，不需要携带整套量角工具，一把钳子就能完成测量、弯折、剪切的多步操作，尤其适合外出抢修、高空作业这类携带工具数量受限的场景，能有效减少随身工具的携带重量，提升现场作业的效率。钳身的金属部分采用了常规的工具钢热处理工艺，刃口的硬度满足日常剪切普通低碳钢丝、铜丝、铝片的使用需求，刻度盘的刻度采用蚀刻工艺填充，长期使用摩擦也不会出现刻度脱落模糊的问题，不需要额外的刻度防护结构，整体结构的维护成本和普通手钳一致，仅需要定期在转轴位置滴注润滑油保证开合顺畅即可。
