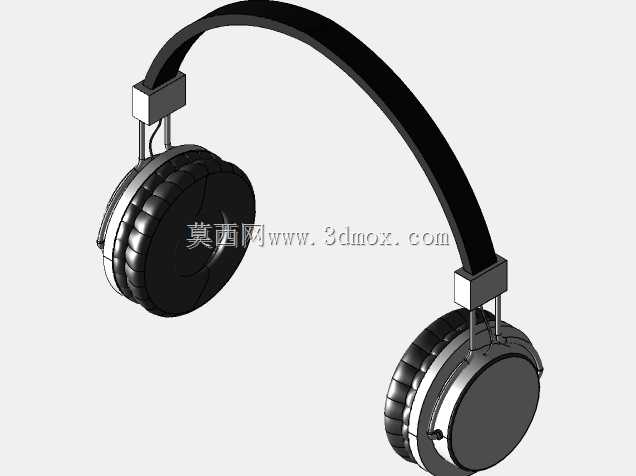

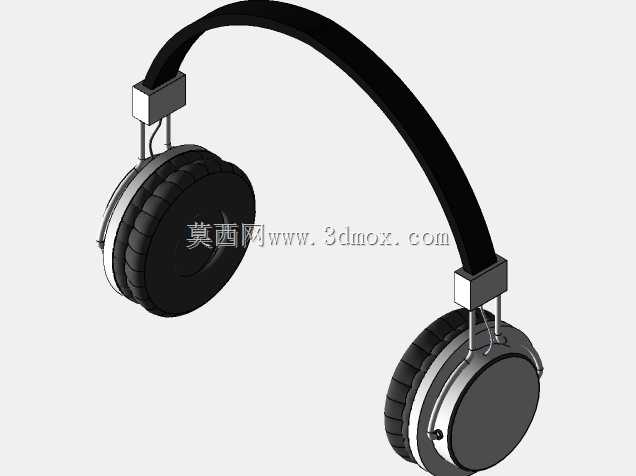

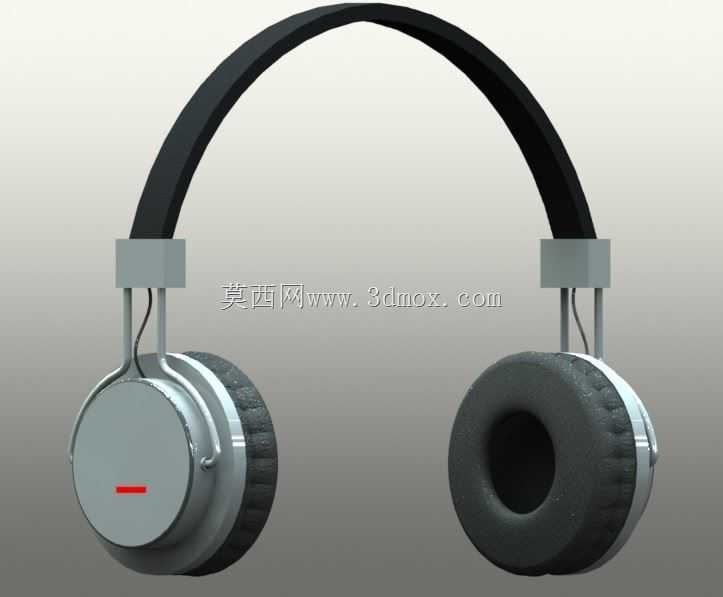

头戴式耳罩耳机结构设计三维数模

　　日常做消费电子结构件建模时，头戴式耳机的结构匹配度是很容易被忽略的细节，很多新手建模时只追求外观曲面顺滑，忽略了实际佩戴时的力学传递路径，最后做出来的数模转结构验证时，头梁夹持力、耳罩包覆性都达不到实际使用要求。这个头戴式耳罩耳机的数模，是按照实际量产级头戴耳机的结构逻辑搭建的，先从佩戴受力的核心部件头梁说起，头梁部分采用弧形变截面设计，不是等宽的弧形条带，顶部接触头顶的区域做了宽度渐变，从两端连接耳罩的窄段逐步过渡到顶部的宽段，这样的设计是为了分散头部承受的压力，避免长时间佩戴时头顶局部压强过大产生压痛感，头梁内侧预留了缓冲垫层的安装槽位，槽位的深度和宽度匹配常规慢回弹记忆棉垫层的尺寸，安装边界留了0.3mm的装配公差，

　　方便后期垫层粘贴或者卡扣固定时不会出现凸起错位的问题。头梁两端和耳罩单元的连接部分，采用了可转动的铰接结构，铰接轴的转动角度范围覆盖了0到30度的俯仰调节，同时预留了15度左右的左右偏转余量，这个角度范围是经过实际佩戴数据验证的，能够适配不同头围、不同耳位的用户，不管是头型偏宽还是偏窄的使用者，耳罩都能自然贴合耳部轮廓，不会出现局部漏音或者夹耳的问题。耳罩单元部分分为前壳、发声单元安装腔、耳垫固定环三个主要结构段，前壳做了圆形平整面设计，表面预留了装饰标识的粘贴区域，区域边缘做了0.2mm的下沉台阶，粘贴装饰件后不会出现边缘翘边的问题；发声单元安装腔的内部尺寸匹配常规40mm动圈发声单元的安装规格，腔体侧壁做了均匀的加强筋布局，

　　既可以提升壳体的结构强度，避免注塑成型时出现缩痕，也能减少腔体谐振对音质的影响；耳垫固定环采用卡扣式结构，和耳罩壳体的配合公差控制在0.15mm，拆卸更换耳垫时不需要额外工具，同时卡扣的卡合力度经过优化，正常佩戴拉扯时不会出现耳垫脱落的问题。耳垫部分采用环形中空的包覆式设计，中空区域的尺寸刚好覆盖人耳耳廓的外围轮廓，佩戴时耳廓完全处于中空区域内，不会被耳垫挤压产生不适感，耳垫的厚度设定为25mm，这个厚度既可以保证足够的缓冲形变空间，也不会因为过厚导致耳机整体重量前移，佩戴时出现滑落的问题。走线部分的设计也贴合实际装配逻辑，头梁内部预留了贯穿式的走线槽，线材从头梁内部穿过，两端从铰接轴的中心孔位引出到耳罩单元内部，不会出现线材外露、

　　转动时夹线的问题，铰接轴位置的走线孔做了圆角过渡处理，避免长期转动磨损线材外皮。整个数模的结构拆分完全符合量产装配的逻辑，各个部件之间的安装边界清晰，没有出现干涉重叠的问题，不管是用来做消费电子结构设计的参考，还是用来做产品外观渲染的基础数模，都能直接适配对应的工作流程，不需要再做大量的结构修正。很多人做头戴耳机建模时容易把耳罩和头梁的连接部分做死，忽略转动调节的结构空间，这个数模里铰接部分的间隙留量刚好，既不会因为间隙过大出现结构松动晃动感，也不会因为间隙过小导致转动卡滞，实际装配后转动阻尼感均匀，调节到任意角度都能保持稳定的夹持状态。另外头梁的材质适配部分也在结构上做了对应，头梁主体的壁厚设定为2.5mm，既可以采用ABS注塑成型，也可以适配金属冲压件的替换结构，如果需要做金属头梁的版本，只需要调整头梁部分的壁厚参数，铰接结构和耳罩部分的结构完全可以通用，减少了衍生版本设计时的重复建模工作量。耳罩壳体的表面处理预留了足够的工艺空间，前壳的平整面可以做喷涂、丝印、金属贴片等多种表面工艺，侧壁的防滑纹理区域深度设定为0.1mm，做咬花工艺时不会出现纹理堆积的问题，握持调整时也有足够的摩擦力，不会轻易打滑。
