管壳式列管换热器结构设计方案

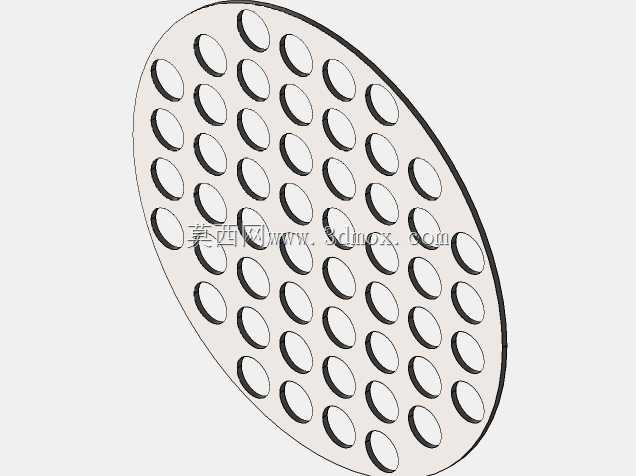

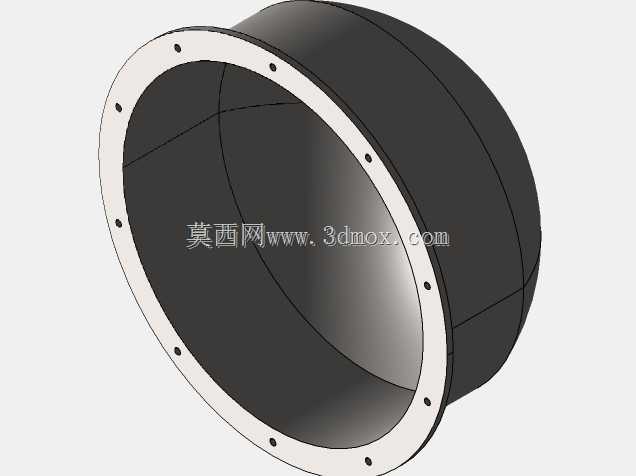

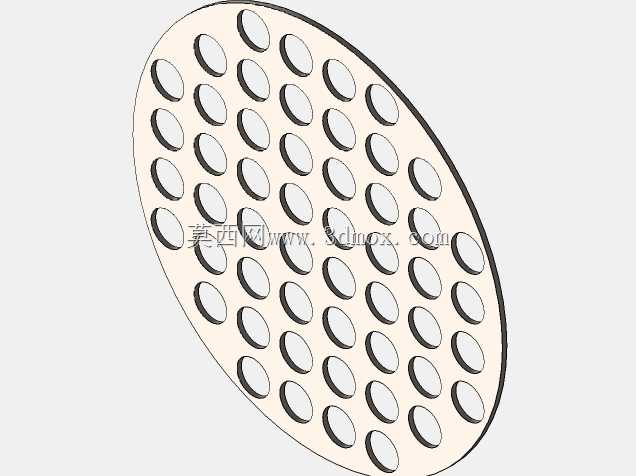

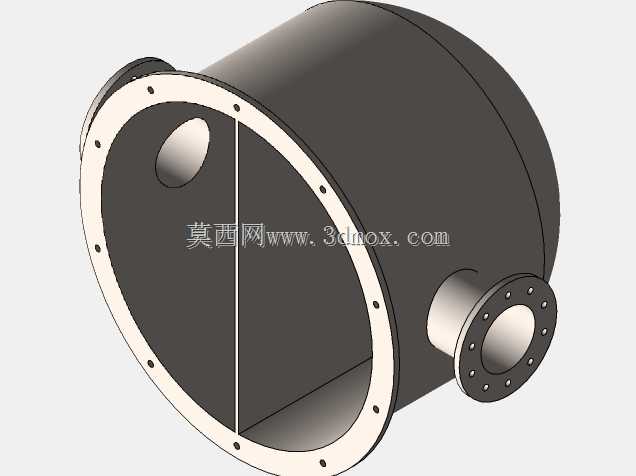

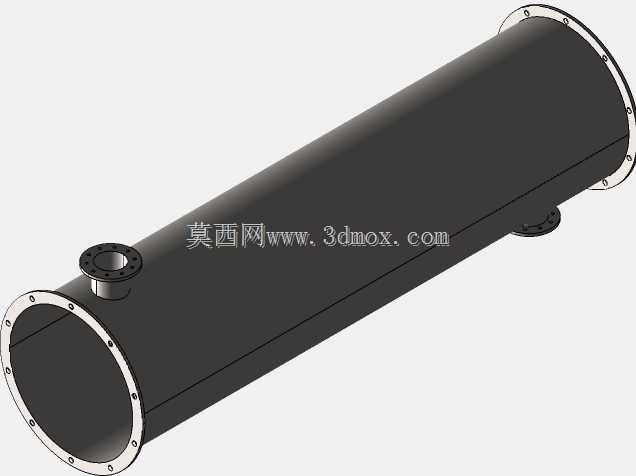

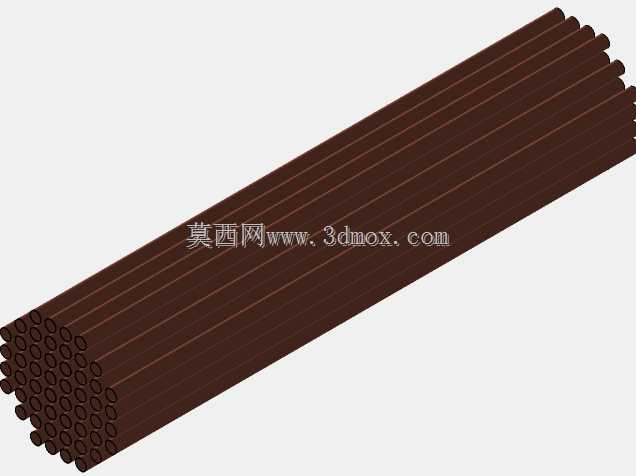

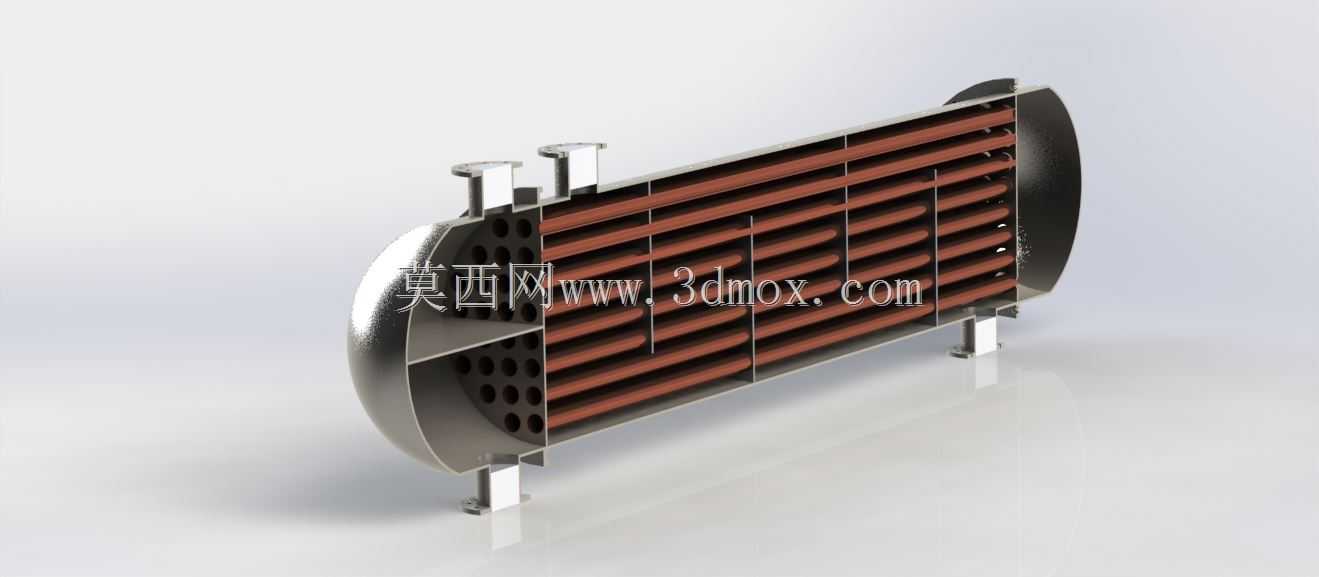

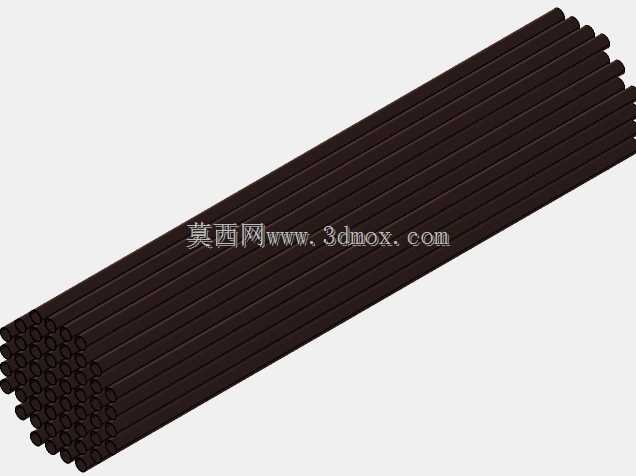

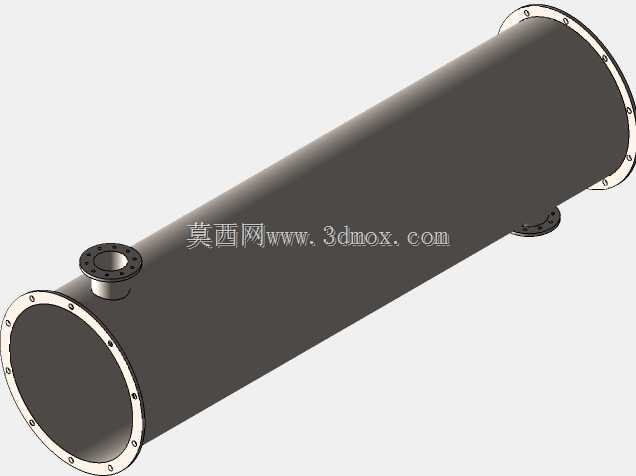

　　在化工生产的精馏工段、暖通系统的冷热介质置换、液压设备的油温冷却、食品加工的物料温控等场景中，管壳式换热器始终是应用占比最高的间壁式换热设备，这类设备依靠封闭壳程与管程的介质隔离，通过管壁完成热量传递，不会出现两种介质掺混的问题，适配高压、高温、强腐蚀等多种严苛工况。本次呈现的列管换热器结构，采用固定管板式的基础构型，两端设置标准椭圆封头，壳程侧预留了两个介质进出接管，管程介质从封头端的接管进出，两种介质在设备内形成逆流换热路径，能最大化对数平均温差，提升整体传热效率。从结构设计逻辑来看，管板与壳体、换热管的连接采用焊接加胀接的复合工艺，既保证密封性能避免介质串漏，又能缓解不同材质热胀冷缩带来的应力拉扯，换热管采用正三角形布管方式，

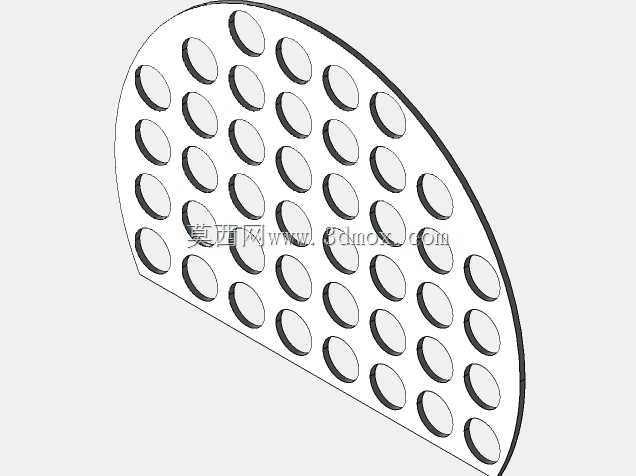

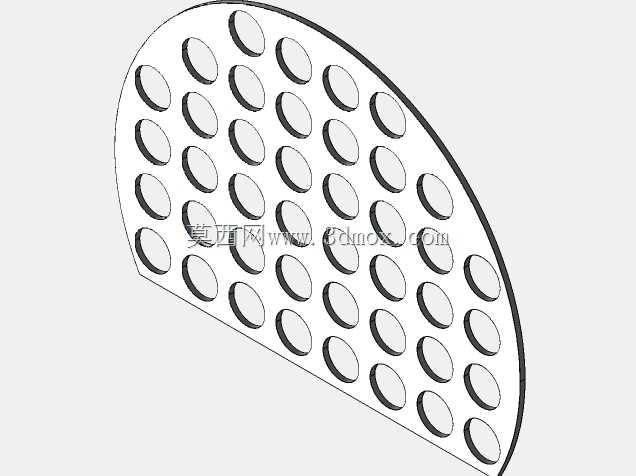

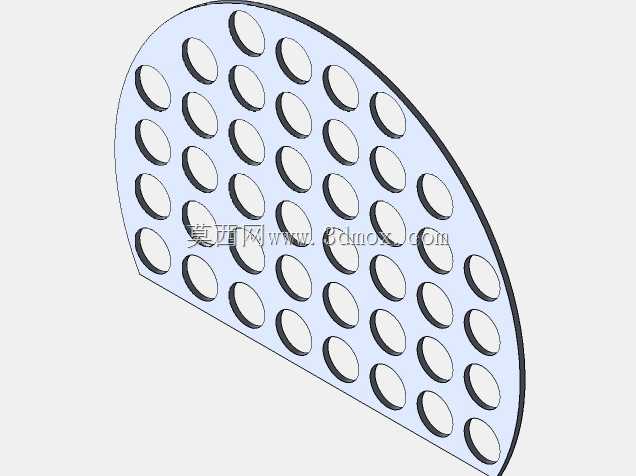

　　在相同壳程直径下排布更多换热面积，同时在壳程内部设置了多块折流板，折流板采用单弓形切边结构，切边率控制在25%左右，既可以引导壳程介质横向冲刷换热管，减少流动死区提升换热系数，又能对长跨度的换热管起到支撑作用，避免介质流动诱发的管束振动，延长设备使用寿命。设备底部设置两个对称的鞍式支座，支座的地脚螺栓孔预留了足够的横向调整余量，安装时可以根据现场预埋板的位置微调设备横向位置，支座与壳体接触位置设置了垫板，避免局部应力集中造成壳体变形。从安装边界来看，设备两端封头的法兰采用标准压力容器法兰规格，现场配管时可以直接匹配对应压力等级的管道法兰，不需要额外制作过渡连接件；壳程的两个接管高度、管程接管的伸出长度都预留了管道焊接的操作空间，

　　接管端部设置了坡口，方便现场焊接作业。设备整体的重心落在两个鞍座的支撑区间内，安装时不需要额外设置辅助支撑结构，只要保证基础平台的水平度偏差在允许范围内，就可以避免设备运行时的额外应力。在实际选型应用中，这类固定管板结构更适合两种介质温差不大、或者壳程介质不易结垢的场景，如果壳程介质容易结垢需要定期清理管束，可以将两端封头做成可拆结构，抽出管束进行清洗；如果两种介质温差超过50摄氏度，还可以在壳体上设置膨胀节，补偿壳体与换热管的热变形差，避免管板连接处出现拉裂泄漏。从结构细节来看，折流板的缺口位置交替排布，引导壳程介质在壳体内形成S形的流动路径，让介质在整个壳程截面上的流速更均匀，不会出现局部流速过低导致的杂质沉积，

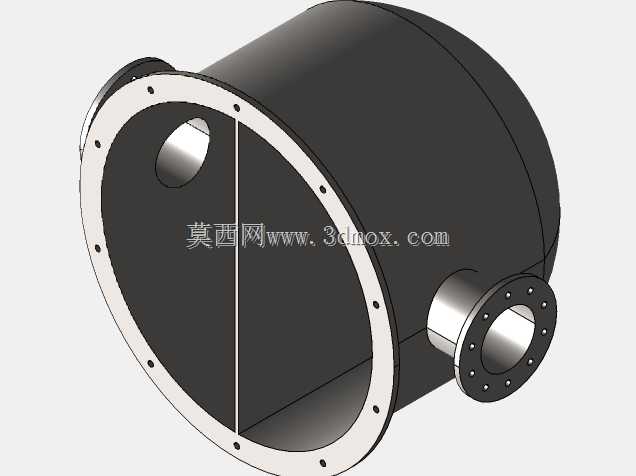

　　也避免局部流速过高造成换热管的冲蚀磨损。换热管与管板的连接位置做了圆滑过渡处理，减少应力集中点，在设备启停的温度交变工况下，能有效降低连接位置的疲劳损伤风险。封头内部没有设置额外的分程隔板，属于单管程结构，管程介质的流动阻力更小，适合大流量、低压降要求的换热场景，如果需要提升管程流速强化传热，也可以在封头内加分程隔板，做成双管程或者四管程结构，适配不同的工况参数要求。壳体的壁厚选取考虑了壳程工作压力、腐蚀裕量以及焊接系数的影响，能满足常规中低压工况的强度要求，接管与壳体的连接采用插入式焊接结构，焊接后做渗透检测，保证焊缝无气孔、裂纹等缺陷，避免运行过程中出现介质泄漏。鞍式支座的高度设置考虑了底部排净口的操作空间，设备运行时可以通过底部的排净口排空壳程内的残留介质，方便检修时的清理作业。
