台式金属切割小型桌面锯结构设计

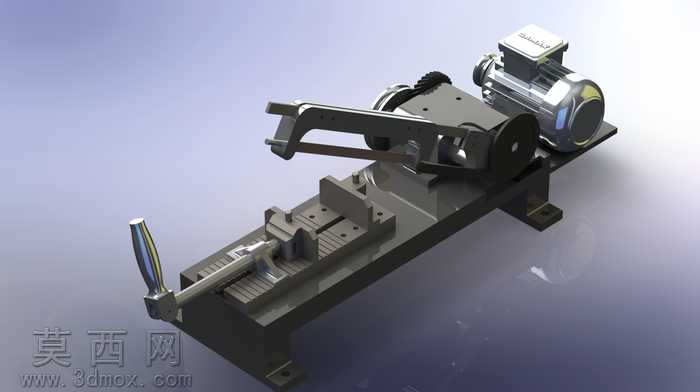

本款桌面锯三维模型采用参数化建模方式完成整体结构搭建，建模过程中对各功能部件的装配公差、运动干涉情况进行了完整校验，确保各机构运动逻辑符合实际机械加工的运行要求。模型整体采用卧式长床身布局，床身部分采用铸铁质感的哑光深灰材质，表面做了细微的粗糙纹理处理，还原铸造床身的真实质感，床身上加工有等距排布的T型槽结构，用于工件装夹夹具的位置调节，适配不同尺寸工件的装夹需求。锯切执行机构采用曲柄摇杆传动结构，将电机的旋转运动转化为锯弓的往复直线锯切运动，传动部分包含齿轮减速组、偏心轮、连杆部件，各传动部件的连接轴、轴承位都做了精确的尺寸匹配，齿轮的齿形参数按照标准渐开线圆柱齿轮参数绘制，啮合间隙控制在合理公差范围内。驱动电机采用标准卧式三相异步电机模型，外壳做了银灰色金属烤漆质感处理，电机端盖、散热筋、接线盒细节都完整还原，电机输出轴与减速齿轮组通过键连接实现扭矩传递。工件装夹部分采用手动螺旋夹紧机构，手轮部分做了镀铬亮面金属材质，手柄处包裹防滑纹理结构，夹钳块做了防滑齿面设计，保证装夹工件时的稳定性，避免锯切过程中工件移位。模型渲染阶段采用了柔和的工业产品布光方案，主光源从侧上方投射，勾勒出设备整体的轮廓结构，辅助光源补全暗部细节，避免传动结构的阴影过暗遮挡细节，金属部件的反射参数做了分级调整，加工面、铸造面、镀铬面的粗糙度、反射率参数分别设置，还原不同加工工艺的材质差异。设计过程中充分考虑桌面级设备的小型化需求，在保证锯切行程足够的前提下压缩整体设备尺寸，将传动结构、电机、装夹机构紧凑排布在床身上，兼顾结构稳定性与空间利用率，各部件的拆装顺序也在建模阶段做了模拟，预留了足够的装配操作空间，方便后续的生产组装与后期维护。
