车削工件快速压紧定位工装结构

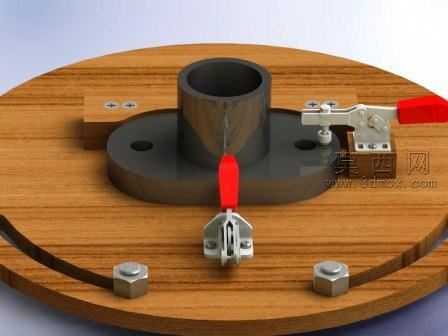

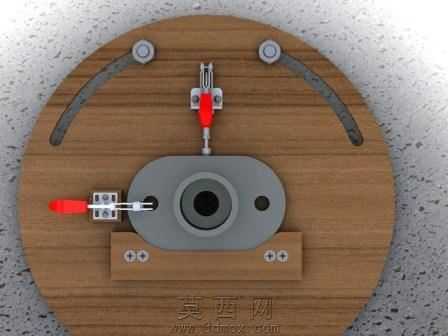

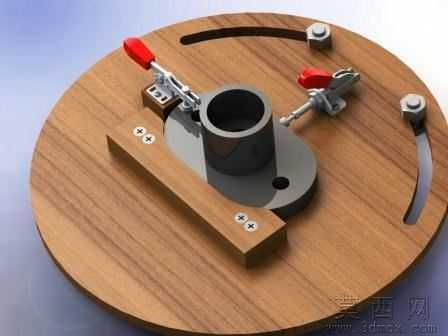

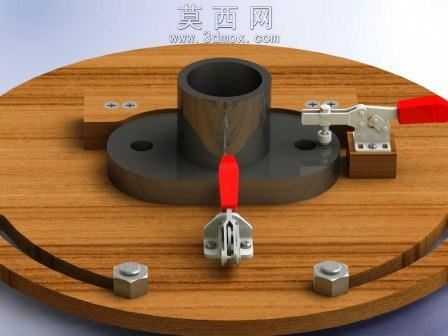

本模型为车削加工场景下使用的工件绑定定位工装，整体采用三维建模软件完成全参数化设计，建模阶段首先完成圆形安装底座的轮廓绘制，底座边缘开设三处弧形腰型调节槽，可适配不同规格卡盘或工作台的安装孔位，实现工装整体的位置微调与快速固定。底座主体采用木纹材质进行渲染表现，还原实际生产中木质工装底座的轻量化、低成本特性，同时在渲染阶段调整材质粗糙度参数，模拟木质材料表面的细微纹理质感，提升模型的真实感。工装核心定位结构为中心的圆筒形定位座，采用金属哑光材质渲染，定位座底部设置带安装孔的法兰连接盘，通过内六角螺栓与底座完成刚性连接，定位座内孔可适配待加工车削工件的外圆轮廓，实现工件的径向定位，限制工件的水平方向位移。定位座旁侧设置长条型定位挡块，挡块表面开设两处十字槽定位孔，可根据工件的外形尺寸调整挡块的安装位置，挡块同样采用金属材质渲染，边缘做倒角处理，避免装夹过程中划伤工件表面。工装配置两组水平式快速夹钳，夹钳手柄部分采用红色橡胶材质渲染，夹钳主体采用镀锌金属材质，模拟实际快夹的表面处理效果，两组夹钳对称分布在定位座两侧，扳动手柄即可带动压头下压，配合中心定位座与侧方挡块完成工件的多点绑定固定，可有效避免车削加工过程中工件出现移位、转动的问题。设计过程中充分考虑装夹操作的便捷性，快速夹钳的开合行程经过参数化校核，既保证足够的压紧力，又不会压伤工件表面，同时所有连接螺栓的位置都预留了足够的操作空间，方便工装的拆装与维护。渲染阶段采用柔和的顶光加侧补光的布光方案，突出工装各部件的结构层次，金属部件添加轻微的环境反射效果，木质底座调整漫反射参数，让整体视觉效果更贴近实际生产中的工装实物，模型各部件之间保留合理的装配间隙，完全符合实际机械装配的工艺要求，可直接用于工装设计参考、加工工艺演示以及车削装夹教学场景使用。
