金属表顶部锯切加工设备三维建模

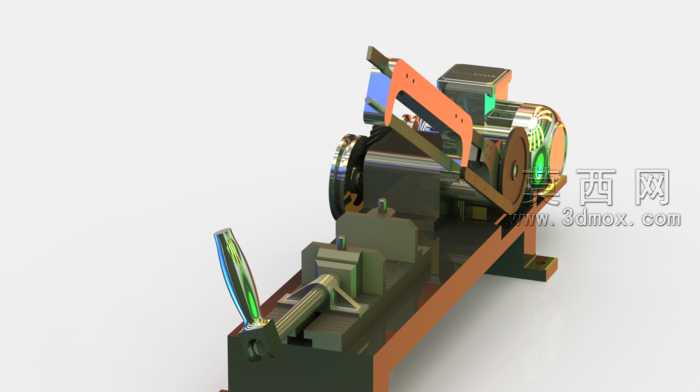

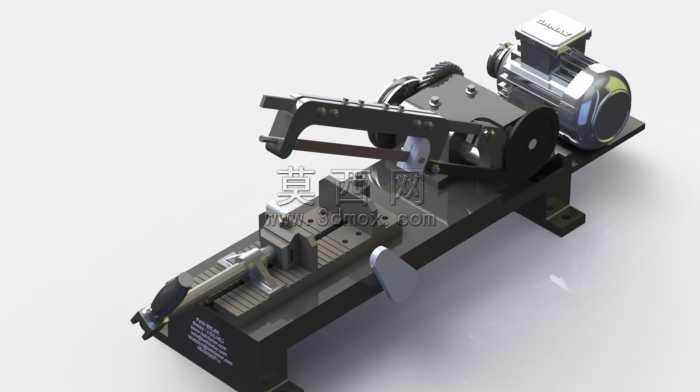

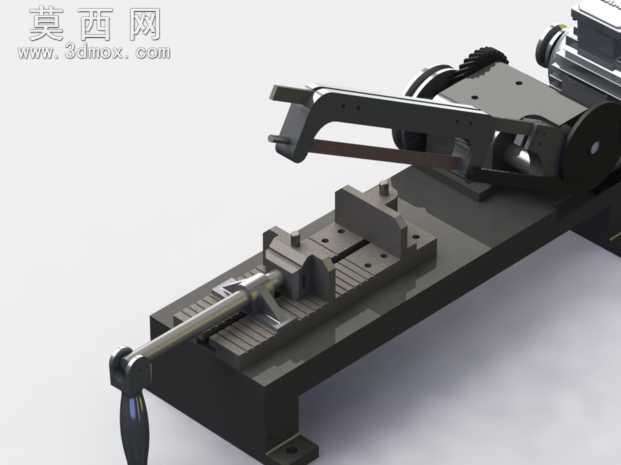

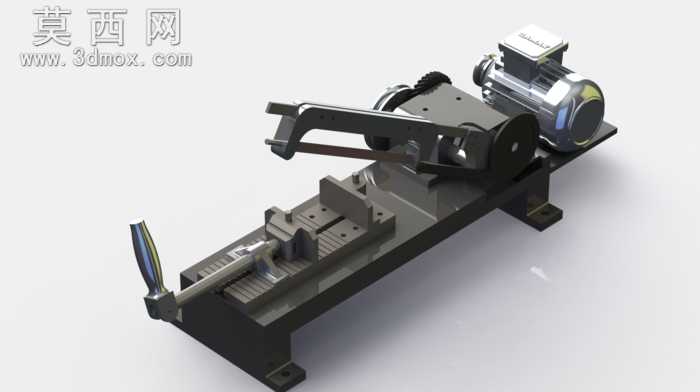

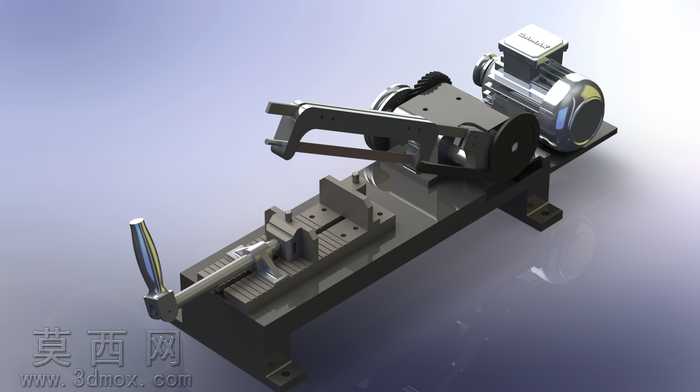

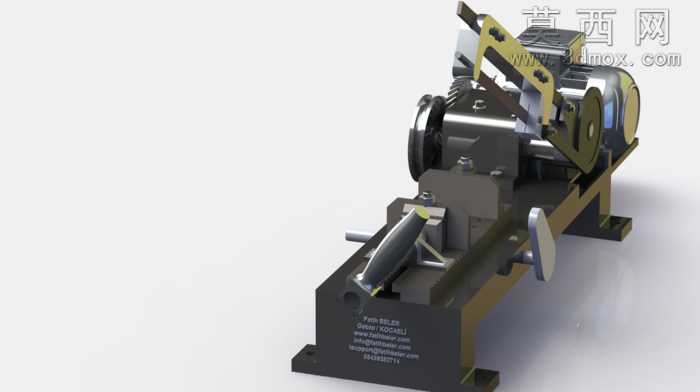

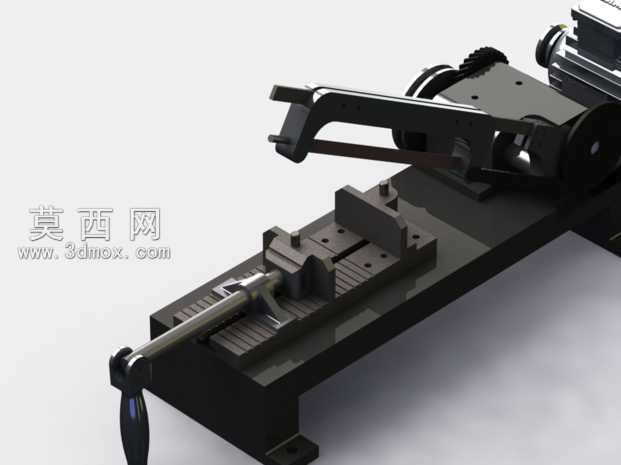

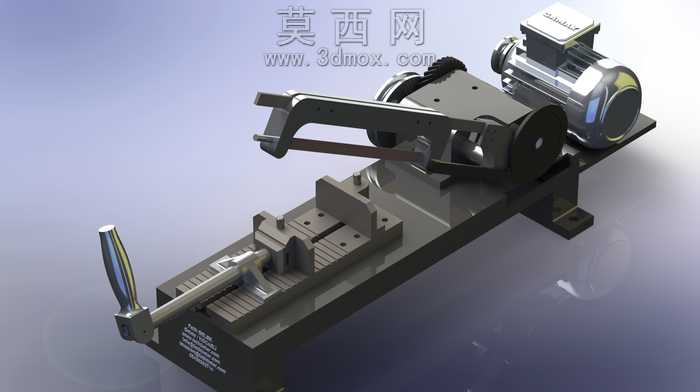

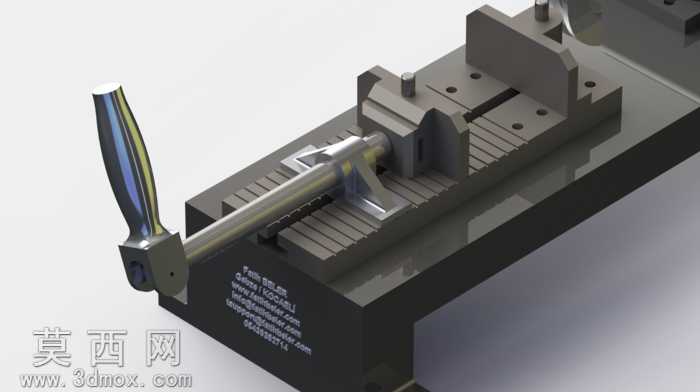

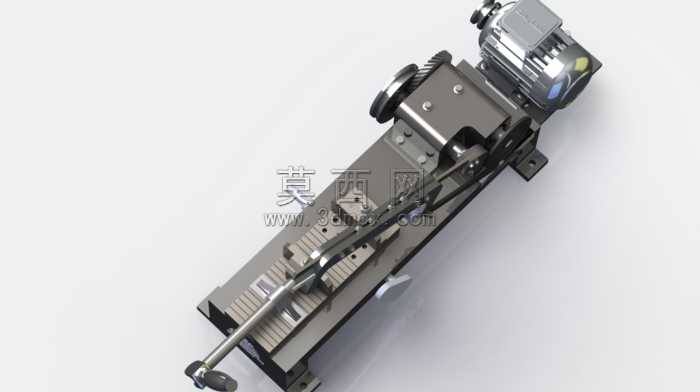

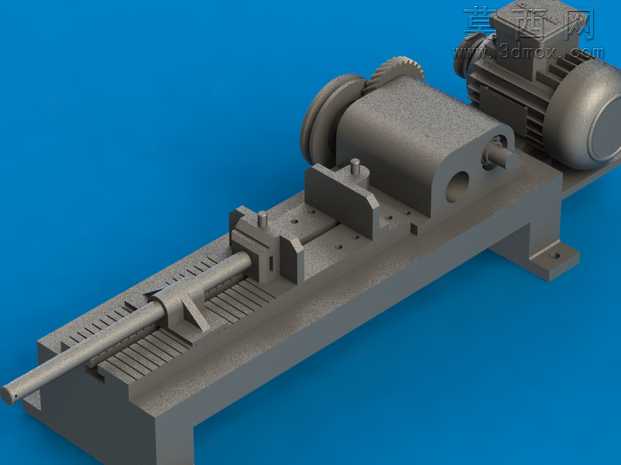

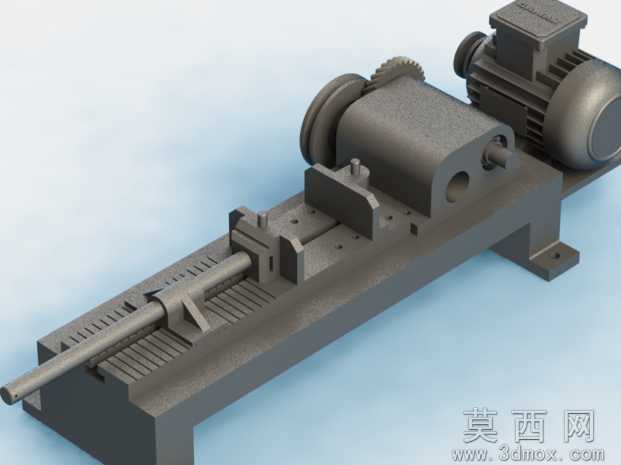

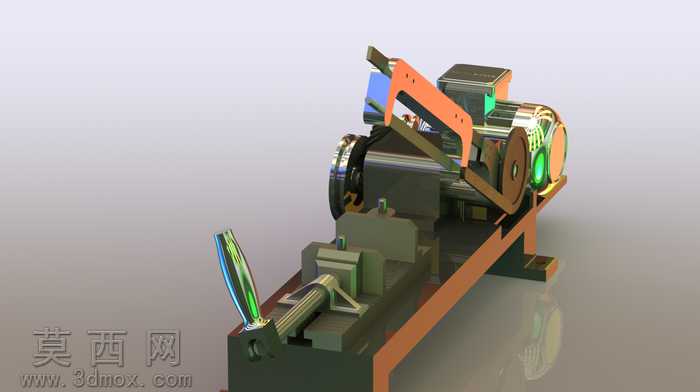

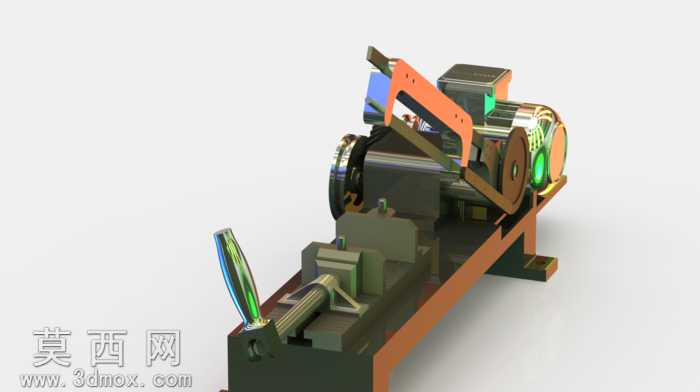

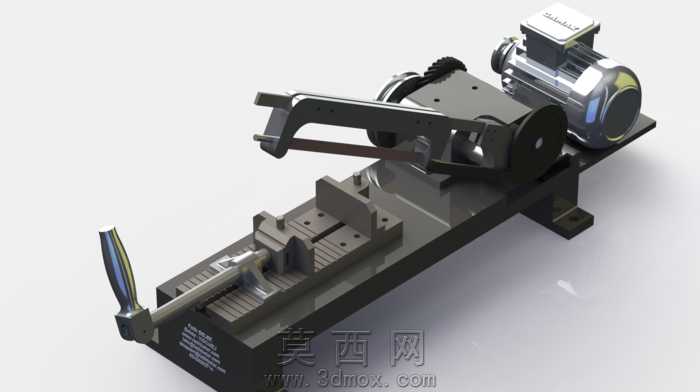

本模型为金属表顶部锯切加工设备的完整三维建模成果，建模过程严格遵循机械设计的尺寸规范与装配逻辑，从基础零件绘制到整体装配校验均按照真实工业设备的结构比例完成。建模初期先梳理设备的核心组成模块，将整体结构划分为动力驱动单元、锯切执行单元、工件装夹单元、床身支撑单元四个核心部分，逐一开展零件建模工作。动力单元部分还原了异步驱动电机、传动带轮、啮合齿轮组的完整结构，对电机外壳的散热筋、带轮的V型槽、齿轮的渐开线齿形都做了精细化建模，保证传动结构的装配关系完全符合机械传动原理，可直观呈现动力从电机输出到锯切执行端的完整传递路径。锯切执行单元重点刻画了滑动导向导轨、锯条装夹座、进给调节机构的细节，导轨面的粗糙度特征、装夹座的锁紧螺栓结构、进给刻度标识都做了对应还原，能够清晰展示锯切作业时的进给运动轨迹。工件装夹单元包含固定定位挡块、活动夹紧钳口、调节丝杆结构，建模时预留了工件装夹的空间位置，可直观演示不同规格棒料、型材的装夹定位逻辑。床身支撑单元采用整体式铸铁床身结构，对床身的排屑槽、安装地脚、加强筋结构都做了完整建模，还原了铸造床身的厚重质感与结构稳定性。材质渲染阶段，为不同零件匹配了对应工业材质：床身、钳体等铸铁件赋予哑光铸铁材质，调整粗糙度参数还原铸件表面的磨砂质感；传动齿轮、导轨面等加工件赋予精钢材质，添加轻微反光效果体现机加工面的金属光泽；电机外壳、带轮等部件赋予对应工程材质，区分不同零件的视觉特征；背景采用高对比度纯色背景，搭配三点布光的渲染方案，主光源从斜上方投射突出设备的主体轮廓，辅助光源补光消除结构暗部的死黑区域，轮廓光勾勒设备边缘提升整体立体感，最终渲染效果可清晰展示设备的每一处结构细节。整体设计围绕小型金属锯切设备的实用功能展开，结构布局紧凑合理，传动路径简洁高效，装夹调节操作便捷，既还原了真实表顶部锯的功能特性，也通过三维建模完整呈现了设备的装配逻辑与结构细节，可作为五金加工设备结构认知、锯切机械设计参考的数字化三维素材。
