挖掘作业传感检测装置结构设计

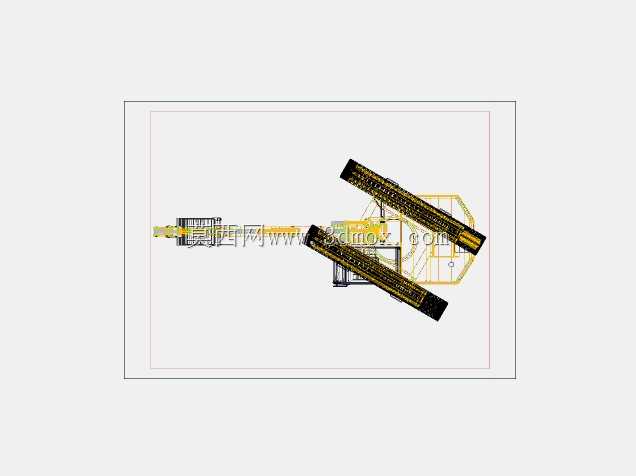

　　在地下采掘、矿山开挖、隧道施工等高危作业场景中，作业端的工况感知精度直接决定施工安全与推进效率，这套适配挖掘作业端的传感检测结构，正是为解决传统采掘设备作业盲区多、工况反馈滞后的痛点设计。整套结构采用双平行探测臂搭配中心集成传感舱的布局，探测臂采用高强度合金型材作为基体，表面布设多组应变感应单元与位移传感模块，可在挖掘头切入岩土介质的过程中，实时采集不同切入角度下的介质阻力变化、臂架形变数据，将物理量转化为可传输的电信号反馈至设备主控系统，替代传统靠操作人员经验判断岩层硬度的作业模式。从安装边界来看，整套传感装置的对接端采用标准法兰接口，可直接适配多数中型挖掘设备的小臂前端，安装时无需对原有挖掘臂结构做大规模改造，

　　对接法兰的孔位公差控制在0.02mm范围内，保证作业过程中传感单元不会因高频振动出现移位，探测臂的伸展长度可根据作业需求在0.8m至1.6m区间调整，收回状态下整体轮廓不超出挖掘小臂的横向边界，避免在狭窄巷道作业时出现结构磕碰。设计过程中重点考虑了采掘作业的高粉尘、强振动工况，中心传感舱采用全密封焊接结构，舱体接缝处设置双层耐油橡胶密封圈，可抵御粒径1mm以下的粉尘侵入，同时舱体内部设置阻尼减震垫层，将挖掘作业产生的10-2000Hz频段振动衰减85%以上，保证内部传感元件的信号采集精度不会受振动干扰。双探测臂的铰接位置采用自润滑铜套作为转动副，无需频繁加注润滑脂即可在-20℃至60℃的环境温度区间保持顺畅转动，

　　臂架表面的传感单元采用嵌入式安装，外表面覆盖高硬度耐磨陶瓷涂层，可抵御飞溅岩土颗粒的冲刷磨损，避免传感元件外露被落石砸损。在功能实现层面，这套结构除了基础的阻力、形变检测功能外，还可通过臂架末端的接近传感模块，探测作业面前方的金属管线、硬质岩层等异常障碍物，当探测到前方介质硬度超出预设阈值时，可提前向主控系统发送预警信号，避免挖掘头直接撞击硬质物体造成结构损坏。整套结构的布线全部采用内藏式走线设计，所有信号线缆从臂架内部的穿线腔延伸至中心传感舱，再通过铠装防护线缆连接至设备主控端，线缆外部包裹金属编织防护层，可抵御作业过程中尖锐物体的剐蹭，同时避免线缆外露被岩土勾挂拉扯导致的信号中断。从结构受力角度分析，

　　双平行臂的布局可将作业过程中受到的侧向冲击力均匀分散到两个臂架上，相比单臂探测结构，抗侧向冲击能力提升60%以上，臂架的截面采用箱型焊接结构，在保证整体轻量化的前提下，将臂架的抗弯刚度提升至同等重量实心型材的2.3倍，不会因长时间承受交变载荷出现结构疲劳变形。在实际作业场景中，这套传感结构可配合挖掘设备的自动控制系统，实现挖掘进给量的自适应调整，当传感单元检测到介质硬度较低时，系统可自动加快进给速度提升作业效率，当检测到介质硬度升高或存在异常障碍物时，系统自动降低进给速度并调整切入角度，既可以提升整体作业效率，也能有效降低设备结构的非正常损耗，减少人工操作的判断误差。
