工业级过滤装置及配套输送管道系统

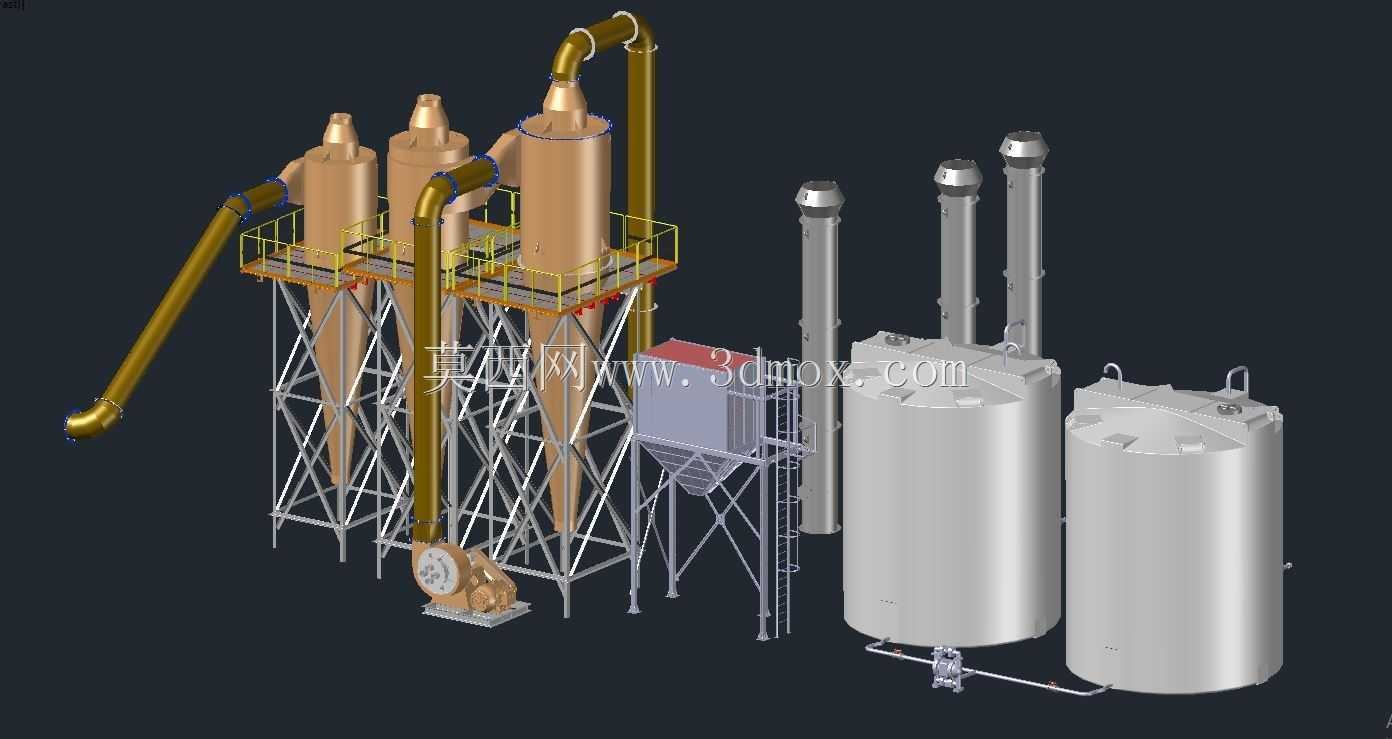

　　这套过滤与管道系统的三维建模，核心围绕工业生产中含尘废气、工艺物料的净化输送需求搭建，在建材加工、粮食仓储、冶金熔炼、化工粉体生产这类会产生大量含杂气流或粉状物料的场景中，这类系统是生产线末端或工艺段衔接处的核心配套设备。从实际工程落地的角度看，整套装置的布局完全贴合厂区现场的安装逻辑，没有做脱离实际的理想化排布：左侧的锥底过滤罐体采用架高式安装，配套的钢结构操作平台预留了足够的检修通行空间，护栏高度、爬梯倾角都符合工业现场的安全操作规范，锥底结构的设计是为了让过滤后沉降的物料能够依靠自重汇集到锥底出口，配套的离心风机直接对接锥底下方的出料管路，既可以为整个管路系统提供气流输送的动力，也能将汇集的物料通过密闭管路输送到右侧的储料仓内，避免物料转运过程中的二次扬尘。

　　设计过程中首先考虑的是管路的阻力平衡，所有弯管位置都采用了大曲率半径的弯头结构，减少气流或物料输送过程中的压损，避免直角弯头带来的物料堆积、管路磨损过快的问题；不同管径的管路对接位置做了渐扩或渐缩的过渡处理，不会出现管径突变带来的气流紊流，整套管路的支架间距也经过了受力核算，避免长距离管路运行过程中出现振动变形。右侧的立式储料仓采用平底带支腿的结构，仓顶设置了排气筒，排气筒内部预留了过滤芯的安装空间，保证储料仓进料过程中仓内的正压能够顺利释放，同时避免携带物料的气流直接外排；储料仓之间采用连通管路对接，底部设置了出料阀组的安装接口，可以直接对接后续的物料包装或回用输送设备，不需要额外做接口改造。

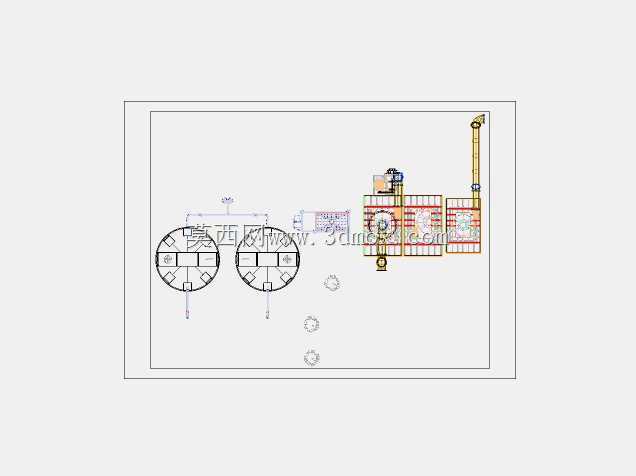

　　从安装边界的尺寸控制来看，整套系统的最大外轮廓尺寸适配常规工业厂房的层高要求，最高处的排气筒顶端距离地面的高度控制在12米以内，不需要额外做厂房加高改造；设备基础的载荷分布也做了对应设计，架高平台的支腿、储料仓的支腿位置都预留了基础预埋板的安装点位，现场安装时只需要按照模型标注的点位做混凝土基础即可，不需要二次调整设备布局。操作平台的宽度预留了0.8米的检修通道，过滤罐体的顶部操作区预留了滤芯更换的操作空间，日常维护时不需要拆除周边管路就能完成滤芯更换、设备检修的操作。另外整套系统的管路连接都采用法兰对接的形式，所有法兰的孔位、密封面尺寸都符合通用管路标准，现场安装时可以直接采购标准件进行装配，不需要定制特殊规格的连接件；风机与管路的对接位置预留了软连接的安装段，可以抵消风机运行过程中产生的振动，避免振动传递到整个管路系统带来的焊缝开裂、紧固件松动问题。在细节设计上，锥底过滤罐体的侧壁预留了检修人孔，位置距离操作平台面1.2米，刚好符合操作人员站立操作的高度；储料仓的侧壁设置了料位计的安装接口，可以直接配套阻旋式或雷达料位计，实时监测仓内的物料存量，不需要后期在仓壁开孔焊接。整套模型的结构拆分完全按照实际加工装配的逻辑划分，每个部件都可以单独导出加工图纸，直接用于生产下料，不存在无法落地的理想化结构，不管是用于设备选型参考、生产线布局规划，还是用于同类设备的结构优化设计，都能直接提供精准的结构参照。
