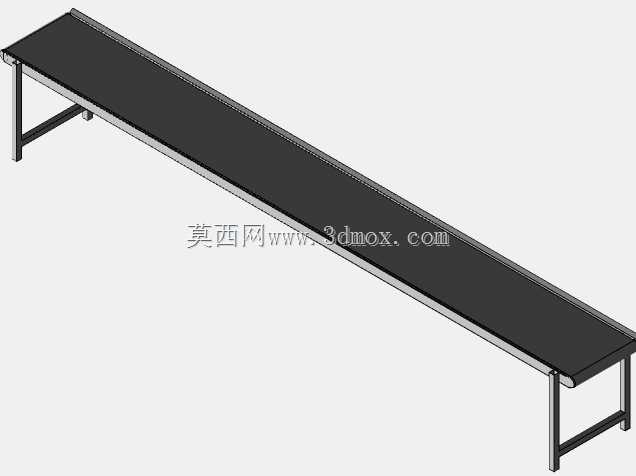

长距皮带式包装输送线结构设计

　　这款长条形皮带输送结构，主要面向包装工序段的物料转运需求设计，在快消品、电子零配件、小型五金件的包装作业场景中应用广泛，可衔接前段分拣工位与后段装箱、封箱工位，承担工序间的连续物料传递任务，替代人工搬运实现作业流的连贯运转，减少工序间的物料等待堆积。从实际使用场景来看，这类输送线常布置在包装车间的作业通道旁，线体高度匹配常规包装作业台的操作高度，操作人员可直接从线体上取放待包装或已包装工件，无需额外弯腰或抬升动作，适配长时间站立作业的人机工程要求。

　　设计阶段优先考虑了线体的平直度保持能力，整体采用方管焊接的框架结构，支腿与侧边纵梁采用满焊连接，避免长期承重后出现框架变形导致皮带跑偏。支腿底部预留了调节脚安装位，可根据车间地面的平整度调整各支腿高度，保证线体整体处于水平状态，防止物料在输送过程中出现侧向滑移。线体两端的辊筒采用一端固定、一端张紧的安装结构，张紧侧预留了足够的调节行程，可在皮带长期使用出现松弛后，快速调整张紧度，无需拆解线体主体结构。

　　皮带选用平面黑色PVC材质，表面具备适度的摩擦力，既可以保证纸箱、塑封包装件等常规包装物放置后不打滑，也不会因摩擦力过大导致物料卡滞时损伤皮带表面。线体侧边设置了低矮的挡边结构，高度刚好高于皮带表面，可防止输送过程中体积较小的包装物从线体侧边掉落，同时挡边与皮带之间预留了合理间隙，避免摩擦皮带造成额外的运行阻力。驱动端布置在线体的其中一端，采用减速电机直连驱动辊的传动方式，减少中间传动环节的功率损耗，同时降低运行过程中的噪音，适配车间内的作业环境要求。

　　从安装边界来看，这款输送线的整体长度适配中小规模包装线的工位间距需求，宽度可覆盖常规尺寸的包装箱输送要求，安装时无需预埋地脚螺栓，仅需将支腿调节至水平状态即可投入使用，也可根据车间布局调整，多段拼接组成更长的输送线路，适配不同的车间排布方案。线体下方的支腿之间设置了横向连接杆，提升整体框架的抗扭刚度，即使在输送较重的整箱包装物时，也不会出现线体晃动的情况。日常维护层面，皮带表面可直接采用干布擦拭清理，辊筒两端的轴承预留了注油孔，可定期加注润滑脂延长使用寿命，整体结构没有复杂的异形零部件，常规机加工车间即可完成所有零件的加工制作，备件替换成本较低。

　　在功能适配性上，这款输送线的运行速度可根据前后段设备的节拍进行调整，既可以配合高速包装机实现快速物料输送，也可以降低速度适配人工包装工位的操作节奏，线体表面没有突出的结构件，不会勾挂包装物的外包装材料，输送过程平稳，不会出现物料倾倒的情况，对于规则形状的箱装、袋装产品都有较好的适配性，也可根据实际需求在皮带上加装定位挡块，实现定点停料的功能，配合自动装箱设备完成自动化作业。
