槽型三托辊带式输送机承载段结构

　　这套结构对应带式输送机的标准槽型承载段单元，是散料输送系统里最常见的中部支撑结构，广泛应用在矿山、港口、粮库、建材厂的散状物料输送线上，用来承托承载段输送带，避免输送带在物料重力作用下过度下垂，同时通过槽型截面增大输送物料的堆积截面积，提升单机输送能力，还能减少散料在输送过程中的撒漏问题。

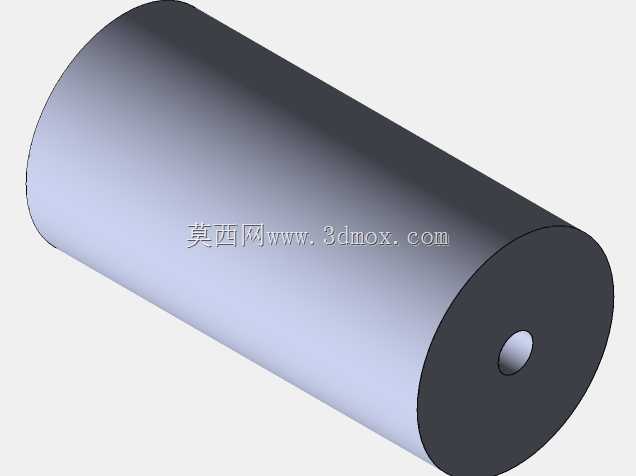

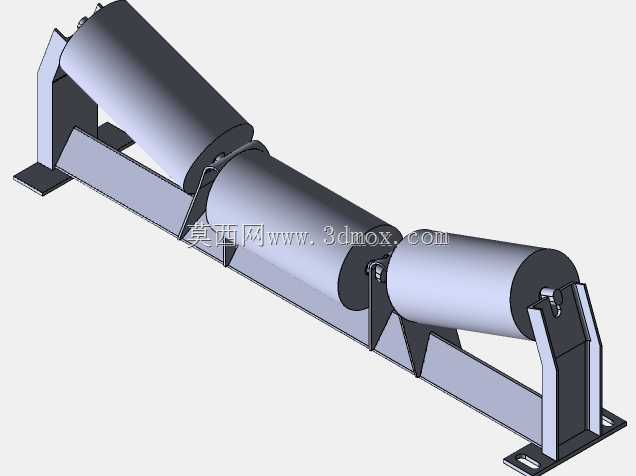

　　从结构组成来看，整套单元包含三个平行排布的圆柱形托辊，两侧托辊向上倾斜一定角度，与中间水平托辊共同组成开口向上的槽型轮廓，托辊两端通过冲压轴承座内置滚动轴承，安装在弯折成型的侧支架与中间横梁上，整套支架通过底部的安装脚板与输送机的纵向中间架连接固定。托辊的辊筒采用无缝钢管加工，外圆做了车削加工保证同轴度，两端的轴采用冷拉圆钢，与轴承内圈过盈配合，轴承外侧设置有迷宫式密封结构，避免输送过程中的粉尘、水汽进入轴承内部，延长托辊的使用寿命，适配多粉尘、露天的作业场景。

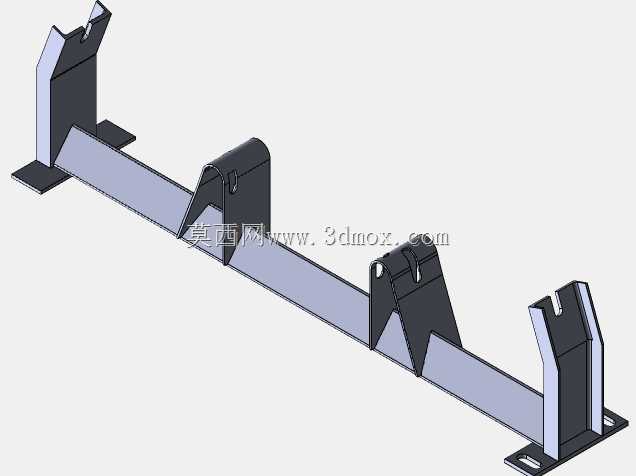

　　设计过程中首先需要匹配对应的输送带宽度，托辊的长度要比带宽单边留出足够的余量，避免输送带跑偏时与支架发生剐蹭；槽角的选择通常根据输送物料的堆积角确定，常见的35度槽角适配大多数散料的输送需求，对于流动性较好的物料可以适当增大槽角，提升输送倾角的上限。两侧的侧支架采用钢板折弯成型，折弯处做了圆角过渡避免应力集中，支架上的托辊安装卡槽采用开口式设计，方便后期托辊磨损后的快速更换，不需要拆解整套机架结构。中间的连接横梁采用型钢焊接，与两侧支架通过螺栓连接，保证整套支架的刚性，避免重载情况下支架发生变形导致托辊轴线偏移，引发输送带跑偏的问题。

　　安装边界方面，这套托辊组的安装间距需要根据输送物料的密度、输送带的张力确定，重散料工况下间距适当缩小，轻料工况可以适当放大；底部安装脚板的孔位按照输送机中间架的标准间距设计，安装时需要保证三个托辊的轴线处于同一垂直于输送带运行方向的平面内，同时所有托辊的上母线处于设计的槽型轮廓面上，避免局部凸起造成输送带的异常磨损。托辊的径向跳动量控制在标准允许范围内，保证输送带运行的平稳性，减少运行过程中的振动与噪音。

　　在实际应用中，这种三托辊槽型结构相比平托辊输送，散料的堆积截面积可以提升30%以上，同时槽型结构对输送带有一定的对中作用，能一定程度上缓解输送带的轻微跑偏问题。托辊的旋转阻力设计控制在较低水平，减少输送机运行过程中的功率损耗，降低整条输送线的运行能耗。支架表面做了除锈后喷涂防锈漆的处理，适配露天、潮湿的作业环境，延长结构的整体使用寿命。对于有特殊需求的工况，比如输送高温物料、腐蚀性物料，可以更换对应的托辊材质，比如采用不锈钢辊筒、包胶辊筒，支架采用不锈钢材质或者做特殊防腐处理，不需要改动整体的安装尺寸就可以实现替换，具备较好的通用性。
