酒精瓶定量灌装生产线结构设计

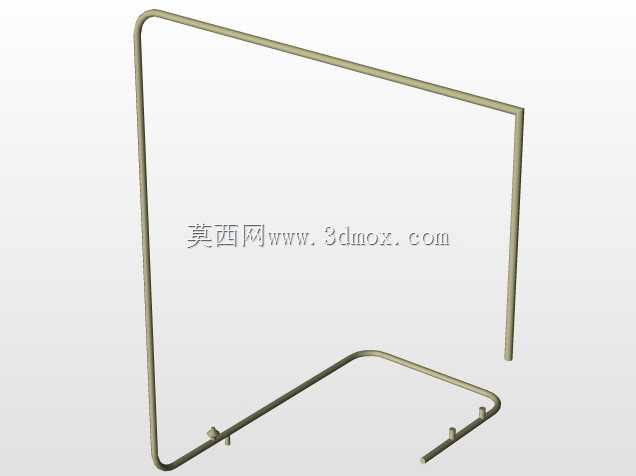

　　这套灌装结构主要面向日化、医药消杀类生产场景中酒精类易挥发流体的瓶装作业需求，区别于普通常压水类灌装设备，设计阶段首先考虑的是流体特性带来的密封与防滴漏需求，毕竟酒精挥发速度快，一旦灌装阀出口残液滴落在瓶身或输送线上，不仅会造成物料损耗，还会带来车间消防安全隐患。整套设备的工位排布沿着直线输送方向依次设置，进瓶段采用可调宽度的侧导向栏，适配不同直径的圆柱型酒精瓶，导向栏的安装支架预留了长槽调节孔，现场调试时可根据实际瓶型尺寸快速调整栏板间距，无需额外加工连接件。灌装工位的升降结构采用凸轮驱动配合直线导轨导向，相比气缸驱动的升降结构，凸轮传动的行程固定，重复定位精度更高，不会因为气源压力波动导致灌装头插入瓶身的深度出现偏差，

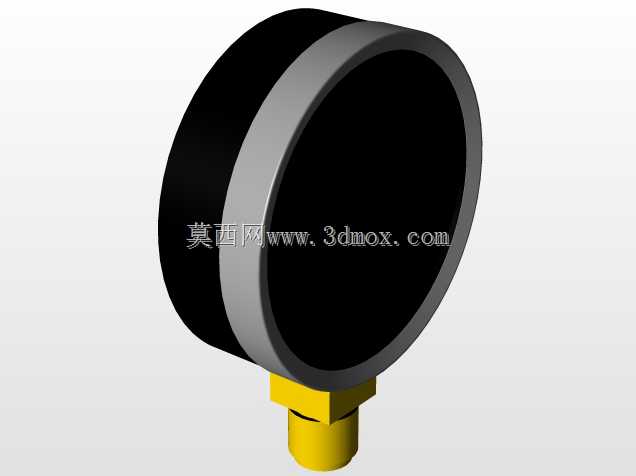

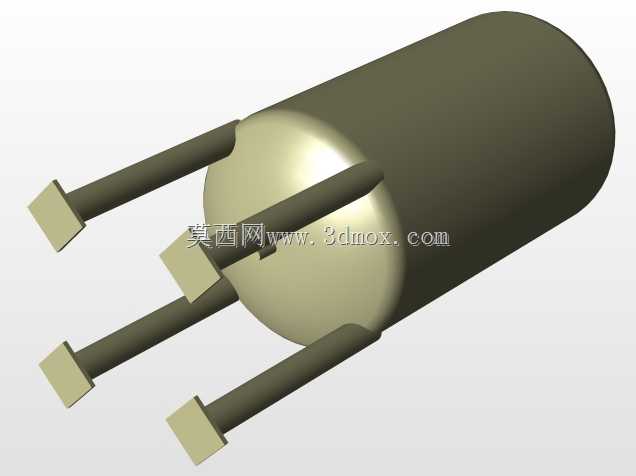

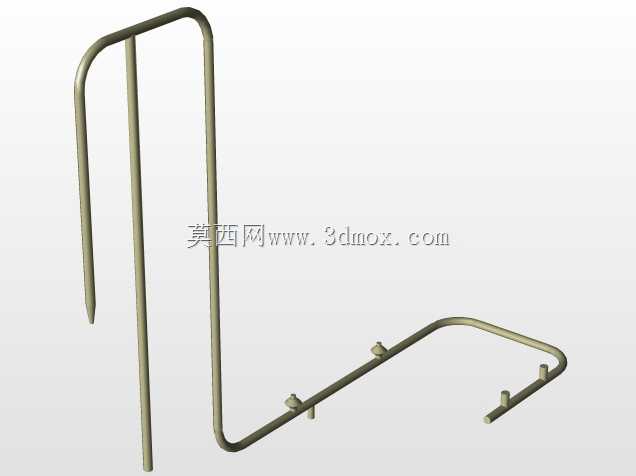

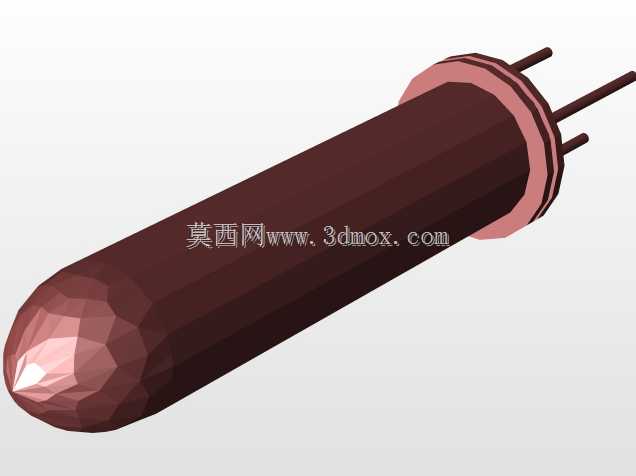

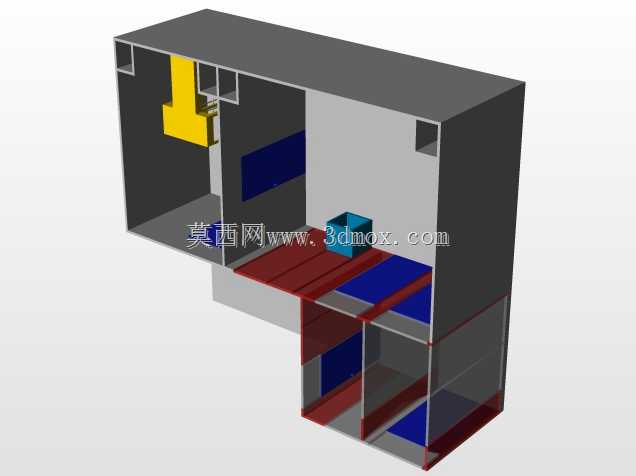

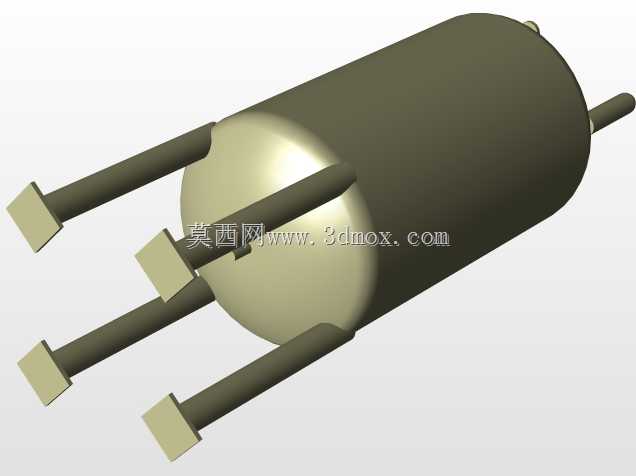

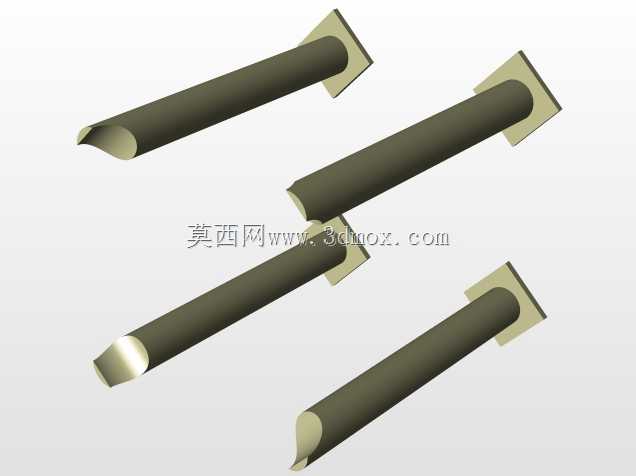

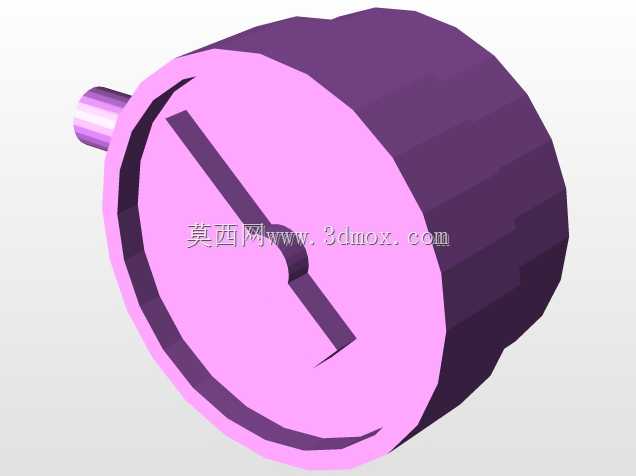

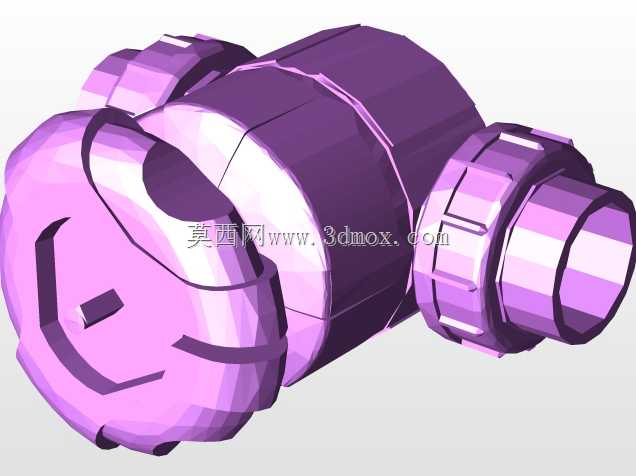

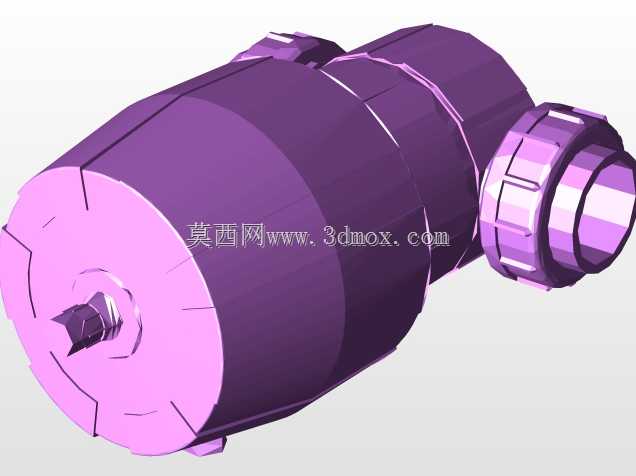

　　避免灌装时流体飞溅到瓶壁外。每个灌装头都配备了独立的防滴漏出料嘴，出料嘴内部设置了弹簧复位的密封阀芯，当灌装阀关闭时，阀芯在弹簧力作用下快速封堵出料口，切断液流的同时将出料嘴末端的残液吸回阀腔，杜绝滴漏问题。储液罐的设计考虑了酒精的易挥发特性，罐体采用密封式结构，顶部设置了带阻火功能的呼吸阀，既可以平衡罐内压力保证灌装时出料顺畅，又能避免罐内挥发的酒精蒸气直接外泄到车间环境中，罐体侧面预留了液位传感器安装位，可实时监测罐内液位高度，联动上游供液系统自动补料，避免出现空灌问题。输送线采用平顶链板结构，链板表面做了防滑处理，瓶身在输送过程中不会因为启停惯性出现移位，每个灌装工位下方都设置了瓶身定位卡块，卡块的轮廓与瓶身下部的弧度匹配，

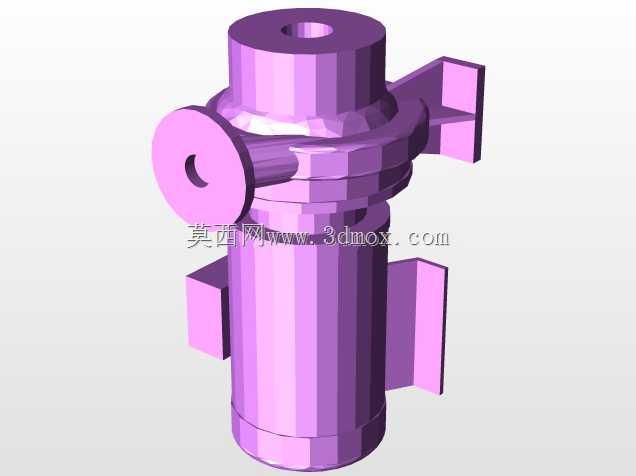

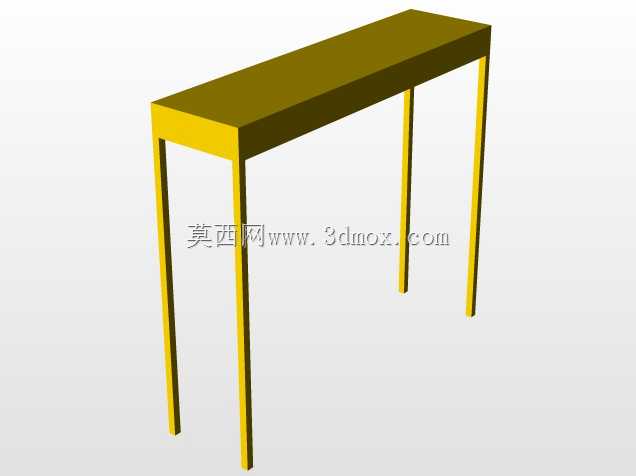

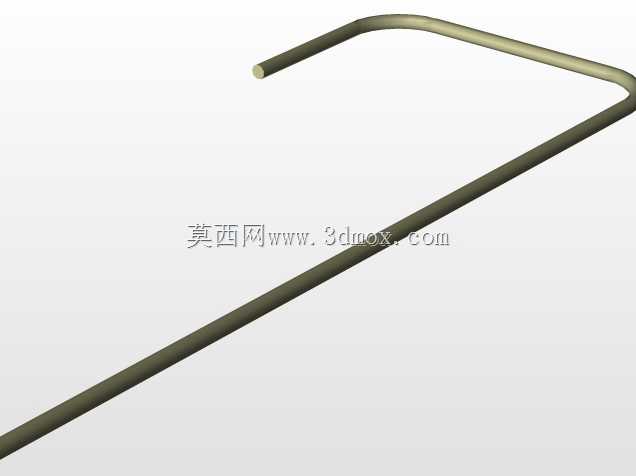

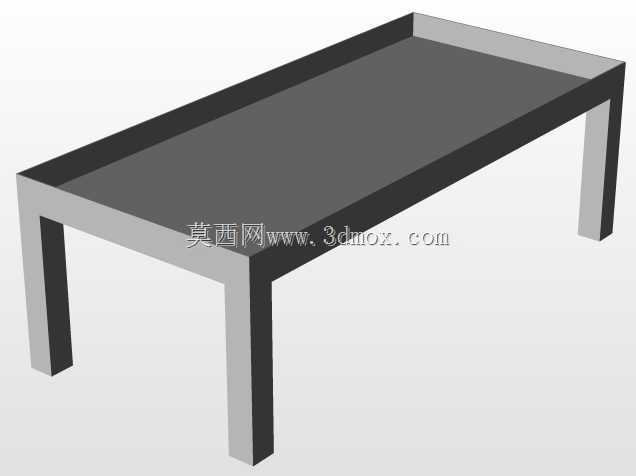

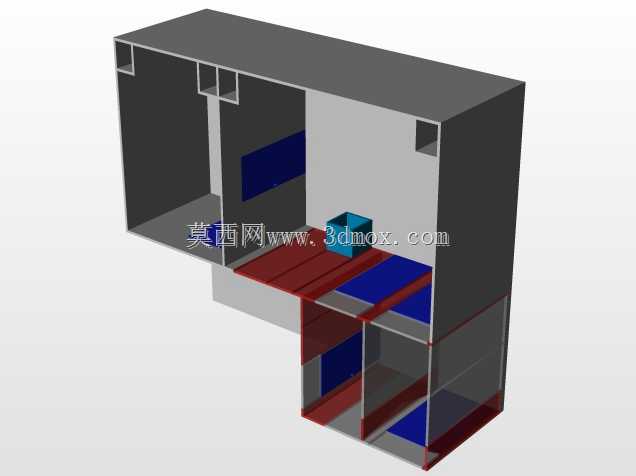

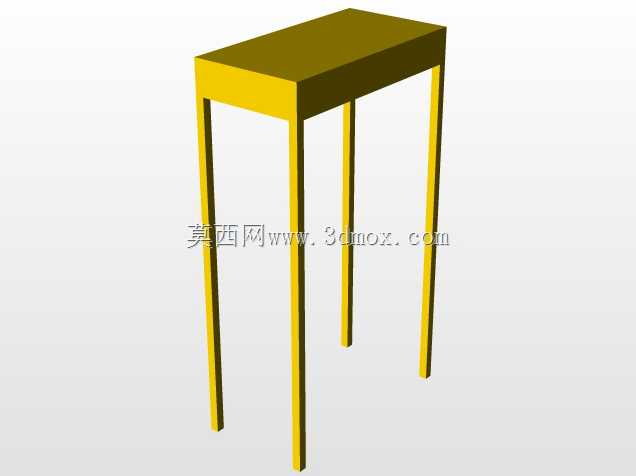

　　当瓶身输送到灌装工位时，卡块在气缸驱动下伸出卡住瓶身，保证灌装头与瓶口的同轴度，避免灌装头下降时碰坏瓶口。设备的安装底座采用型钢焊接框架结构，框架内部预留了电气元件与气动管路的安装空间，底座的调平脚杯支撑范围覆盖整个设备投影区域，安装时可通过脚杯调整设备水平度，保证输送链板运行平稳无卡滞。整套结构的横向安装宽度控制在1.2米以内，长度根据灌装头数量可灵活扩展，单头灌装节拍可达到每秒300毫升，适配100毫升到500毫升规格的酒精瓶灌装需求，进瓶端可对接理瓶机出料口，出瓶端可直接衔接旋盖、贴标等后续工位，组成完整的瓶装生产线。设计过程中所有与流体接触的零部件都采用304不锈钢材质，符合食品医药类设备的卫生要求，

　　零部件的连接尽量采用快装卡箍结构，方便后期拆卸清洗与维护，灌装阀的阀芯密封件采用耐酒精腐蚀的氟橡胶材质，长期使用不会出现溶胀变形导致的密封失效问题。设备的安全防护方面，灌装区域设置了透明亚克力防护罩，防护罩上预留了操作检修门，门上安装了安全联锁开关，一旦检修门被打开，设备自动停止运行，避免操作人员误触运动部件造成伤害，储液罐区域还设置了可燃气体浓度检测探头，当区域内酒精蒸气浓度达到预警值时，设备自动停机并触发排风系统联动，降低安全风险。
