自立袋成型用夹持定位工装结构

　　在软包装生产环节，自立袋也就是doypack的袋身成型工序一直是影响成品规整度的核心节点，这类夹持成型件就是配套在立式包装机的袋体定型工位上，直接作用于预制袋或者在线制袋的袋身侧边，完成热封前的形态校准与位置固定。从实际产线的使用场景来看，软包装膜材在输送过程中很容易因为张力波动出现偏移、褶皱，尤其是自立袋的侧边折角位置，如果没有精准的夹持定位，热封后很容易出现封边歪斜、袋身不对称的问题，直接影响后续的灌装工序适配性，甚至会出现漏封、虚封的质量缺陷。

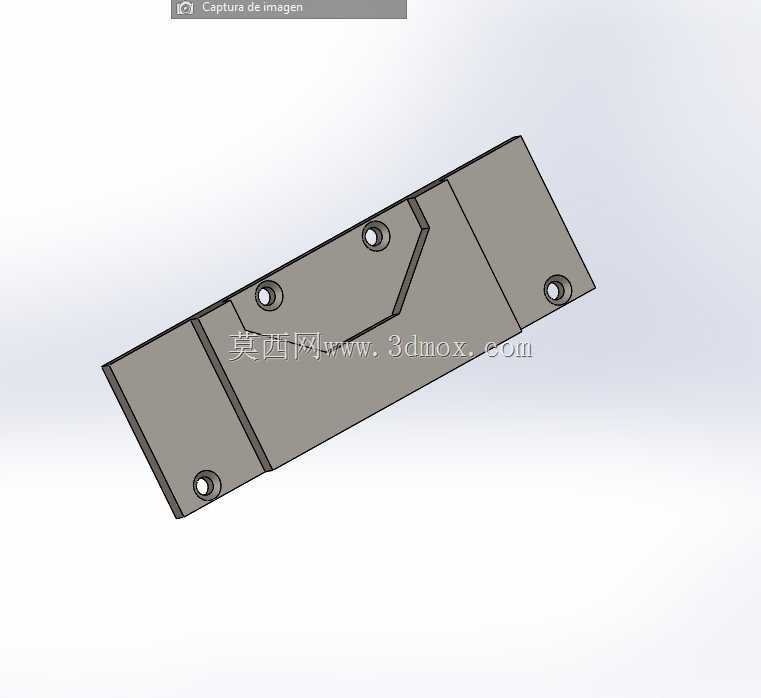

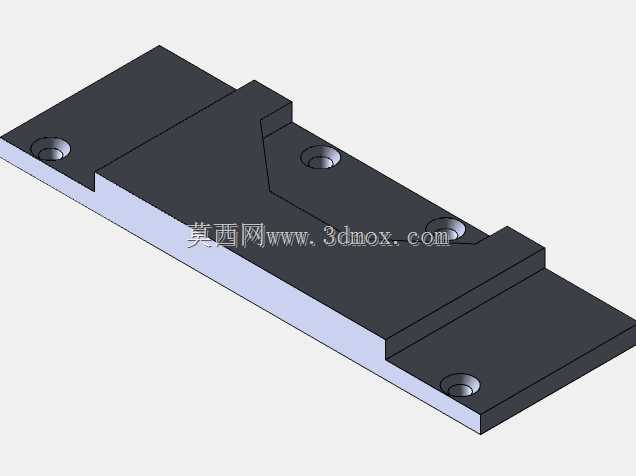

　　这个夹持件的结构设计完全围绕袋体成型的实际需求展开，整体采用长条板式的基体结构，没有多余的冗余结构，基体上的V型开槽刚好对应自立袋侧边的三角折边成型位，当袋体输送到工位时，夹持件下压或者侧推，就能把膜材压合到成型工位的基准面上，V型槽的角度完全匹配自立袋折边的标准角度，不需要额外调整就能保证折边的直线度与角度一致性。基体上分布的四个安装孔，分别布置在板件的四个边角位置，孔位的同轴度公差控制在0.02mm以内，安装时可以通过螺栓直接固定在包装机的夹持动作执行端，不管是配套气动滑台还是凸轮驱动的往复机构，都能保证安装后的平行度，避免动作过程中出现卡滞或者压合偏斜的问题。

　　从安装边界来看，这个夹持件的整体厚度控制在12mm，不会占用过多的工位空间，适配多数中小型立式包装机的工位间距，板件的边缘都做了R0.5的倒角处理，避免动作过程中刮蹭膜材造成包装表面划伤，和膜材接触的压合面平面度控制在0.01mm，保证压合时膜材受力均匀，不会出现局部压痕或者褶皱。设计的时候特意把夹持工作面的粗糙度控制在Ra0.8，既不会因为过于光滑导致压合时膜材滑移，也不会因为表面粗糙勾拉丝膜材，适配PE、PET、复合铝箔等多种常见的软包装膜材。

　　在实际选型适配的时候，需要注意这个夹持件的V型槽中心到安装基准面的距离要和包装机的成型模头基准对齐，安装时可以通过四个安装孔的微调余量来校准位置，保证每次夹持动作都能精准对准袋体的折边位置。和传统的一体式成型夹具相比，这种板式夹持件的重量更轻，往复动作的惯性更小，能适配更高的包装节拍，就算是每分钟120袋的高速产线，也不会因为惯性出现动作过冲或者定位偏差。另外板件的材质选用常用的45号钢做表面发黑处理，既有足够的结构强度，长期往复动作不会出现变形，也具备一定的防锈能力，适配包装车间的日常生产环境，不需要频繁做防锈维护。

　　从功能特性上来说，这个夹持件不承担热封功能，只做成型前的定位与折边预压，所以不需要做隔热或者加热孔的设计，结构更简单，维护更换的成本也更低，当产线更换不同规格的自立袋规格时，只需要更换对应V型槽尺寸的夹持件就能快速完成换型，不需要调整整个成型工位的结构，能大幅缩短换型调试的时间。在实际建模过程中，所有的安装孔位、槽体尺寸都完全按照实际加工公差来设定，导入装配环境后可以直接和包装机的执行机构做干涉检查，不需要额外调整孔位坐标，能直接用于后续的工程图输出与加工编程。
