写实木质带橡皮头铅笔三维造型

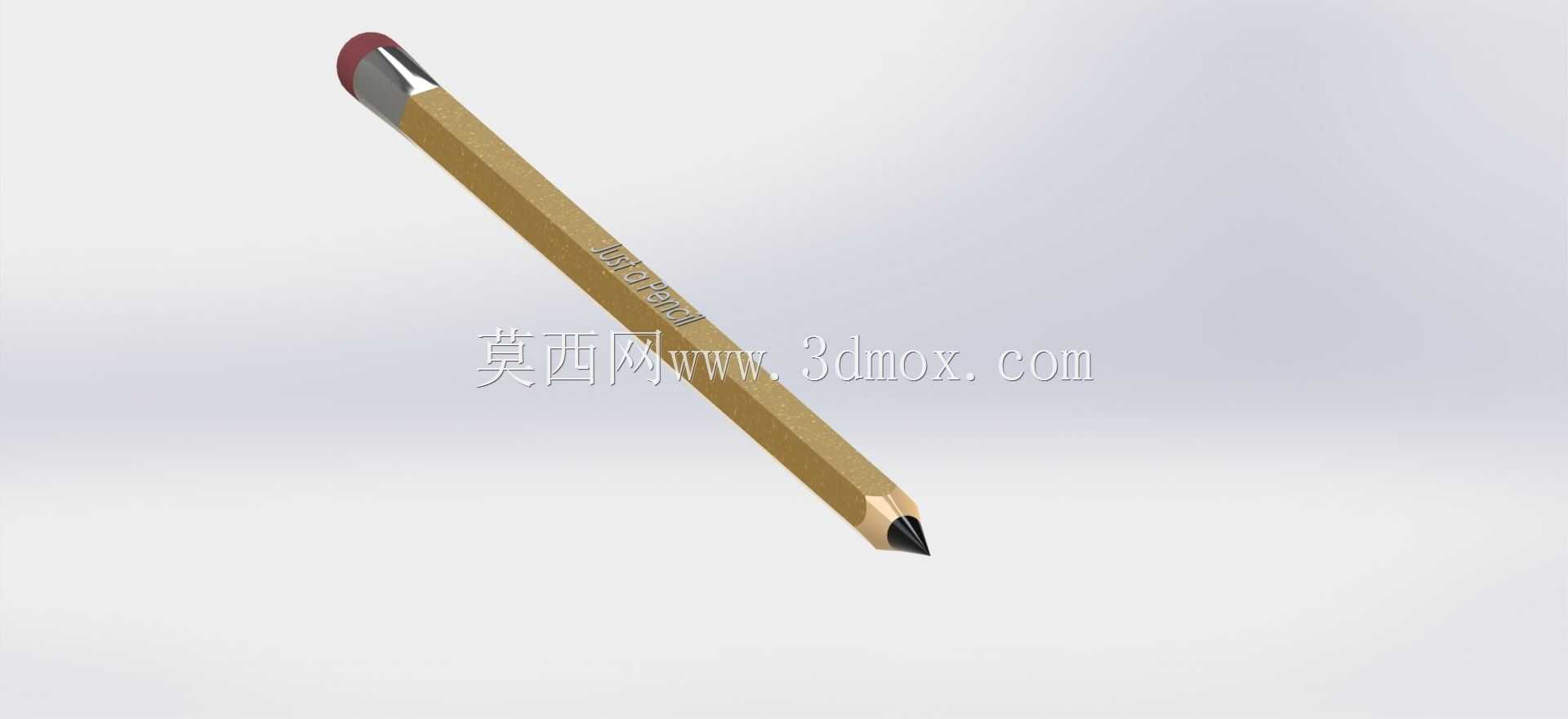

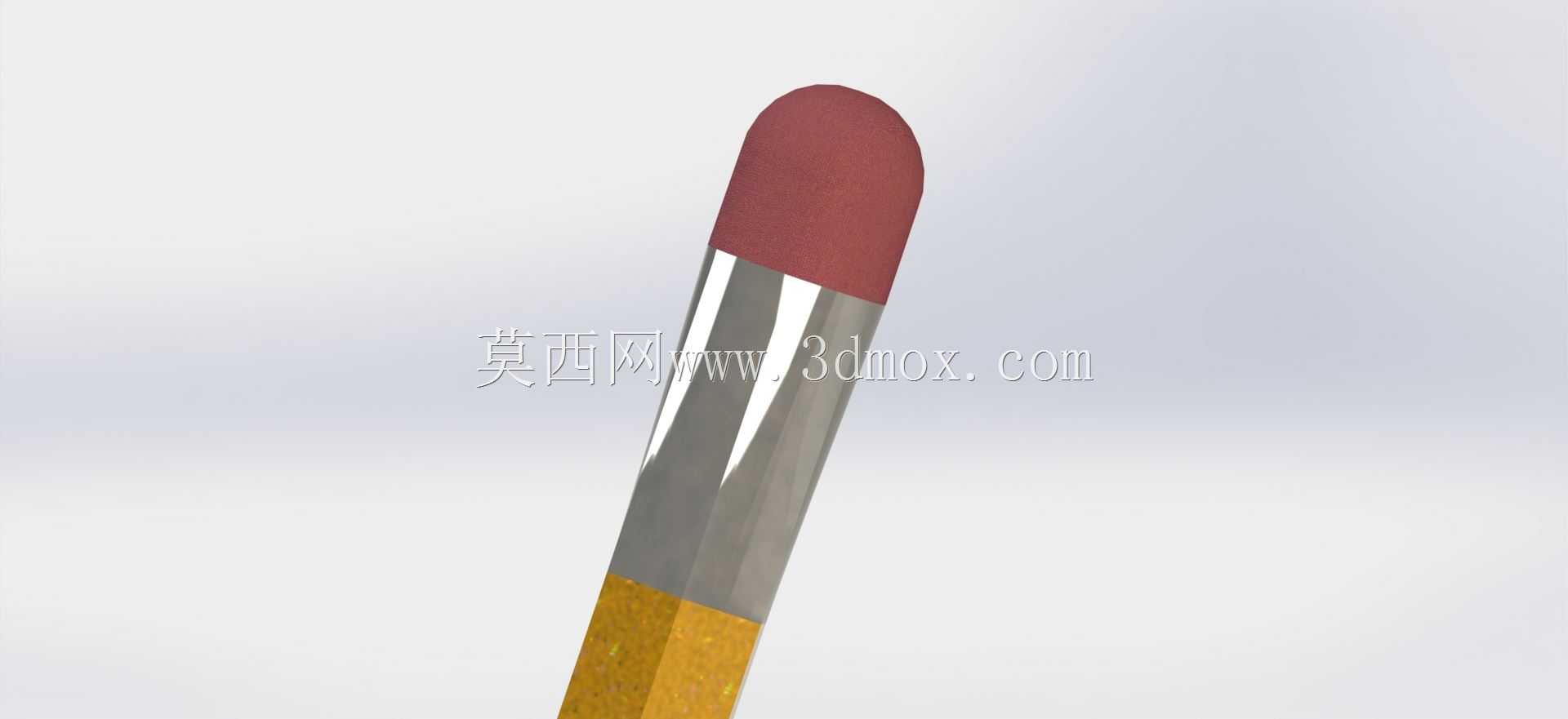

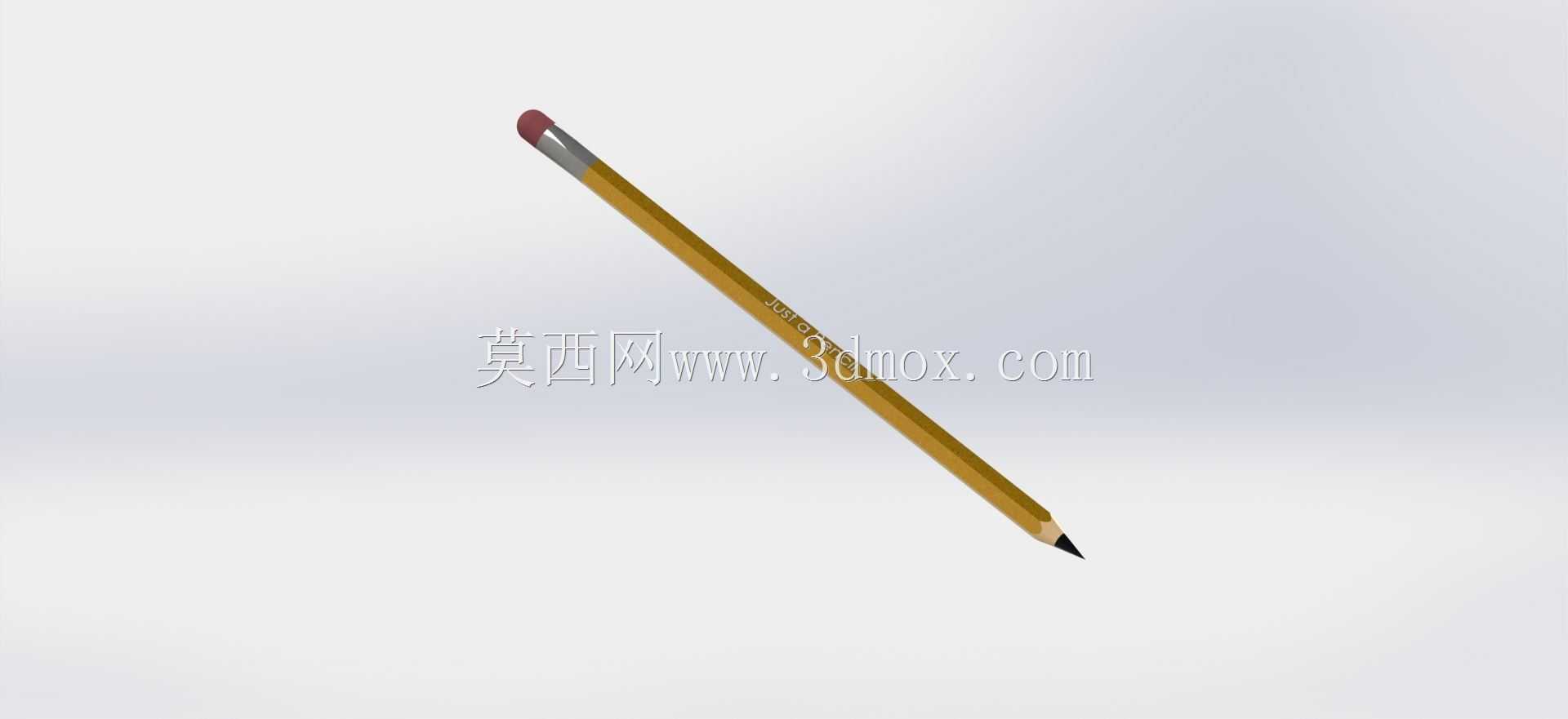

　　这款铅笔三维造型还原了日常使用的六角杆木质铅笔完整结构，从工程建模的角度看，整体采用等比例缩放的写实设计，笔杆主体为正六棱柱结构，棱边做了微小的圆角过渡，还原真实木质铅笔握持时的触感边界，不会出现锐利棱角硌手的问题。笔杆长度参考常规民用铅笔的通用尺寸，整体长度控制在180mm左右，六角杆对边宽度为7mm，这个尺寸是经过实际握持验证的，既不会过粗导致长时间书写疲劳，也不会过细容易折断。笔杆一端的削尖部分采用圆锥台过渡结构，从距离笔尖25mm位置开始逐渐收窄，最终露出的石墨铅芯直径2mm，笔尖做了0.2mm的微小钝头处理，还原真实使用中铅笔不会保持绝对尖锐的状态，铅芯嵌入木质笔杆的深度为8mm，和实际铅笔的铅芯固定结构一致，避免建模时出现铅芯悬浮的错误。笔杆另一端的金属箍采用0.3mm壁厚的卷边铝套结构，铝套和木质笔杆之间采用过盈配合的装配关系，建模时还原了铝套表面的两道压痕，这是生产过程中固定铝套与笔杆、橡皮的冲压痕迹，金属箍的长度为12mm，直径比笔杆对边尺寸大0.4mm，刚好套在笔杆端部不会出现松垮的间隙。金属箍另一端固定的橡皮头为圆台结构，靠近金属箍的一端直径和铝套内径匹配，外露部分做了微小的圆弧收头，橡皮长度为10mm，材质表现为半哑光的红色橡胶质感，还原真实橡皮的摩擦面特征。

　　从应用场景来看，这个模型可以用于文具产品的结构演示、教学场景的书写工具展示、动画场景中的日常道具搭建，也可以作为工业设计专业学生练习回转类、棱柱类混合建模的参考案例。建模过程中需要注意几个容易出错的结构边界：首先是六角杆和削尖圆锥面的相贯线处理，不能直接生硬拼接，要做自然的曲面过渡，还原木材被削切后的自然断面；其次是金属箍和笔杆、橡皮的装配间隙，三个零件的配合面要完全贴合，不能出现穿模或者缝隙过大的问题，铝套表面的压痕要做凹陷的实体特征，而不是单纯的贴图表现，保证模型在做剖面展示或者工程图导出时能看到完整的结构细节；最后是铅笔表面的印刷标识，建模时将标识做0.02mm的微凸特征，还原真实铅笔表面丝网印刷后的轻微触感，而不是浮于表面的贴图。

　　从功能特性还原的角度，这个模型拆分了木质笔杆、石墨铅芯、铝制笔箍、橡皮头四个独立零件，每个零件都可以单独赋予材质、做拆分动画，也可以导出单独的零件用于装配练习。笔杆的木质纹理走向顺着笔杆长度方向，和真实木材的下料方向一致，削尖部分的木材纹理要跟随锥面做自然的扭曲，还原削铅笔时木材纤维被切断的真实纹理状态。在实际的文具设计工作中，这类模型可以用于前期的外观方案评审，不需要开模就能直观看到铅笔的比例、握持手感的模拟效果，也可以用于电商产品的渲染展示，多角度展示铅笔的结构细节，减少实物拍摄的成本。建模时的尺寸控制完全参考通用文具的行业标准，没有做夸张的变形，所有的圆角、倒角尺寸都和实物一致，比如笔杆棱边的R0.2圆角，金属箍边缘的R0.1卷边，都是实际生产中会用到的工艺尺寸，不会出现为了渲染好看而做的不符合生产逻辑的大圆角或者尖锐边。另外在安装边界上，这个模型如果用于虚拟场景的道具布置，只需要预留直径8mm、长度190mm的圆柱形空间即可完成放置，不需要额外的安装结构，因为铅笔本身是独立的手持工具，没有固定安装的要求，放置时只需要考虑重心位置，整笔的重心在距离笔尖110mm的位置，也就是金属箍下方三分之一处，和真实铅笔的重心分布一致，模拟放置在桌面时不会出现重心不稳倾倒的问题。
