太空狼人杀红色船员卡通手办造型设计

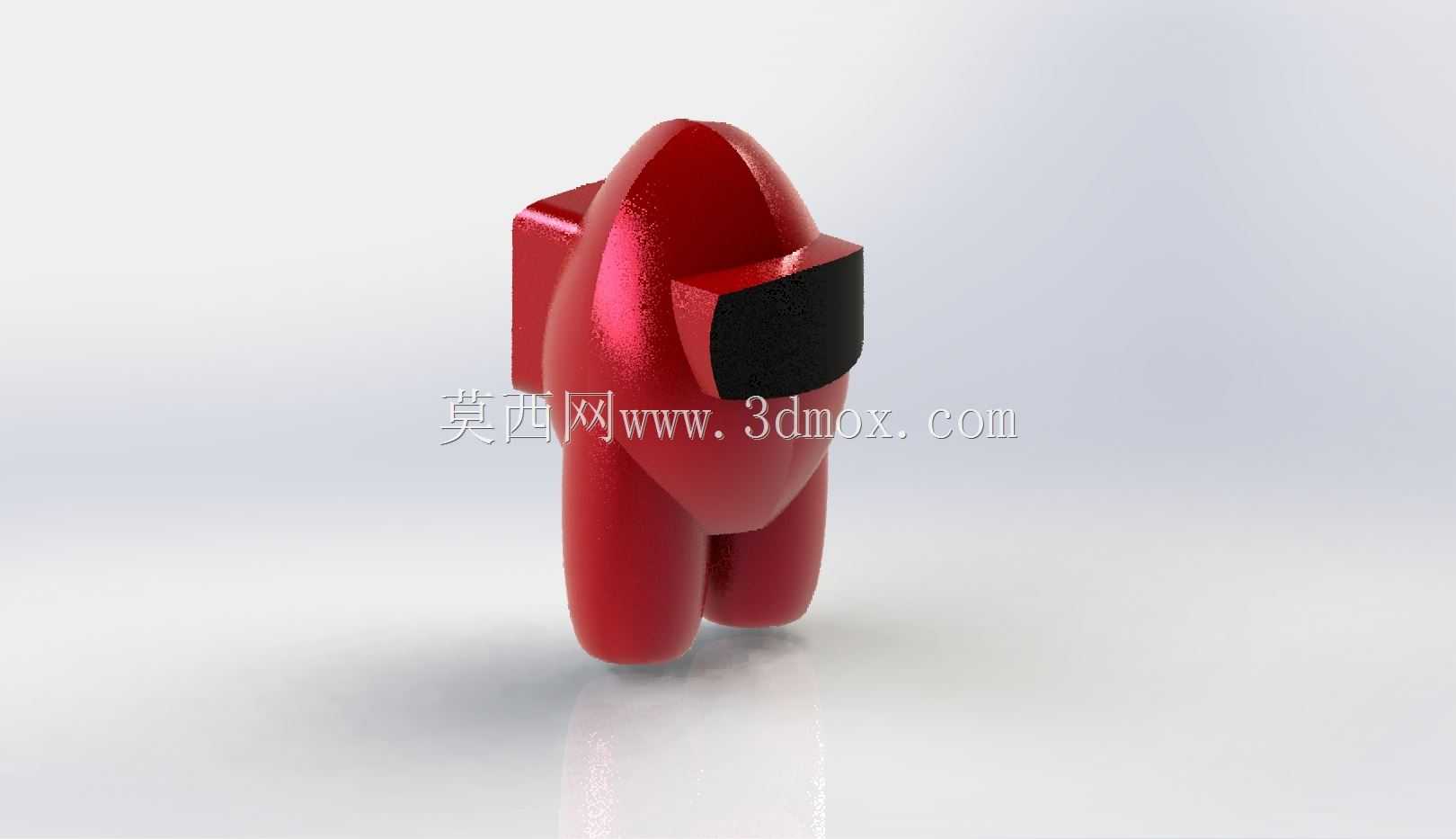

　　这款红色船员造型的三维设计，最初是面向潮玩手办生产、游戏周边衍生开发场景做的结构落地，不少做桌面摆件、盲盒公仔的结构工程师在做同类IP衍生设计时，都会参考这类造型的曲面处理逻辑。从实际用途来看，它既可以作为FDM熔融沉积3D打印的直接生产模型，也能作为树脂翻模制作小批量手办的母模参考，还能用于游戏宣传物料的三维渲染素材，适配文创周边、潮玩展示、主题装饰等多个落地场景。

　　从功能特性上来说，这个造型做了专门的打印友好优化，整体没有悬空角度超过45度的独立结构，不需要额外添加支撑就能完成桌面级FDM打印，背部的方形背包结构和主体做了一体化融合处理，避免了分体装配带来的接缝问题，正面的黑色面罩区域做了0.2mm的下沉台阶设计，后期做分色喷涂的时候可以直接沿着台阶做遮盖，不需要额外做遮标线，能大幅降低后期涂装的工作量。腿部的两个支撑柱做了等直径的圆角过渡，和主体连接的位置做了R3的圆角加强，避免打印完成后挪动的时候出现腿部断裂的问题，底部做了完全平整的接触面，不需要额外添加底座就能直接稳定放置在桌面，重心经过反复调整，落在两个腿部支撑的中心连线上，哪怕是用PLA材料打印100mm高度的成品，倾斜15度也不会出现倾倒的问题。

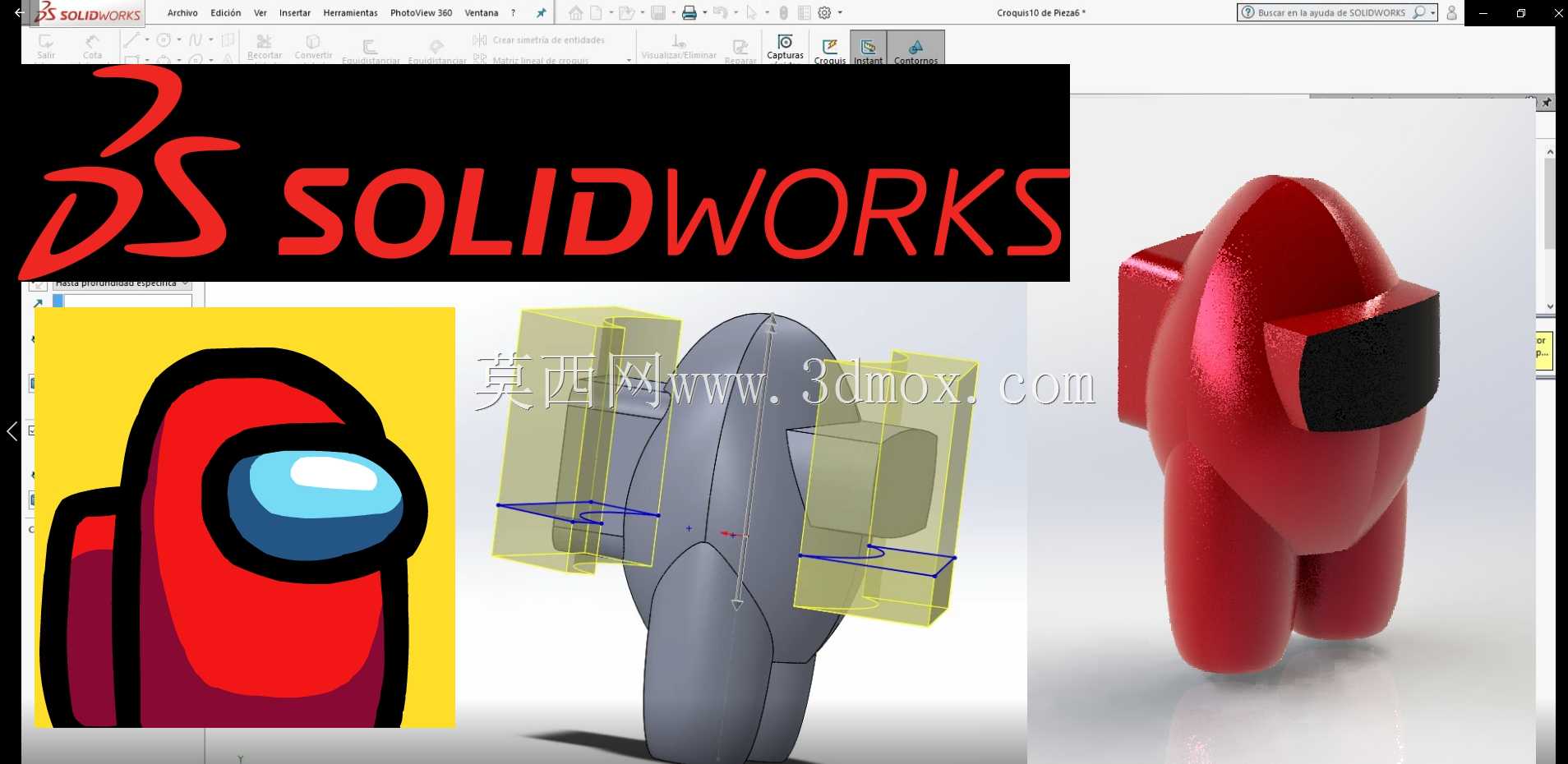

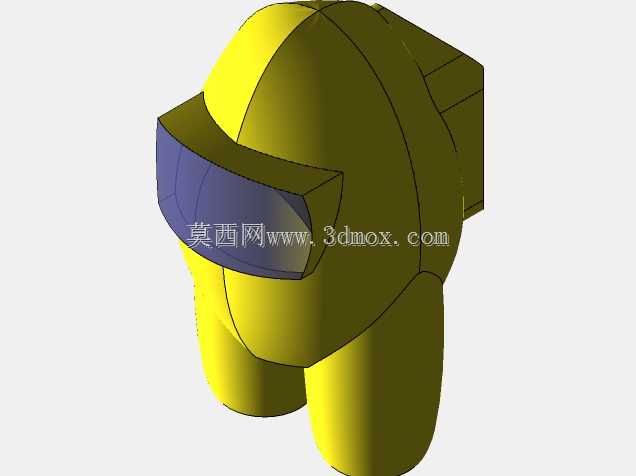

　　设计思路上没有完全照搬游戏内的低多边形原始模型，而是做了适合实体化生产的曲面优化，把原始模型里的硬棱边全部做了R1到R2不等的圆角处理，既保留了原作的识别度，又避免了实体手办锐边容易划伤手、喷涂时边角积漆的问题。整体曲面用G2连续的放样命令生成，没有出现曲面褶皱、曲率突变的问题，不管是做CNC加工铜模用于注塑量产，还是做光固化3D打印做精细手办，都不会出现曲面破面、纹理断层的问题。面罩部分单独做了分件设计的预留，要是做量产注塑的话，可以直接把面罩拆成独立零件用黑色半透明PC材料生产，不需要后期做喷涂分色，和主体的配合间隙预留了0.1mm，装配的时候可以直接用胶水粘接，也可以做小卡扣结构实现免胶装配。

　　外形尺寸方面，按照常用的1:10手办比例缩放的话，整体高度是100mm，宽度是45mm，前后厚度是38mm，背部背包突出主体的厚度是12mm，腿部的直径是18mm，两个腿部的中心间距是22mm，安装边界上如果是做盲盒包装的话，只需要预留1206050mm的内托空间就能完全容纳，不需要额外做突出结构的避让。如果是做更大尺寸的展示摆件，比如300mm高度的桌面装饰，整体壁厚可以均匀设置为2mm，内部做网格状加强筋就能保证结构强度，不需要额外增加壁厚导致材料浪费。要是做钥匙扣挂件的衍生款，只需要在背部背包的顶部位置加一个直径3mm的挂孔，不需要调整整体造型结构，就能直接适配挂绳、钥匙圈的安装，挂孔的位置做了加厚处理，反复拉扯也不会出现开裂的问题。

　　很多刚接触潮玩建模的工程师容易犯的错误是完全照搬游戏内的渲染模型，忽略实体生产的工艺要求，比如原始模型里的锐边、悬空结构、重心偏移问题，直接打印或者开模的话会出现大量次品，这个造型在设计阶段就把这些生产端的问题全部规避了，不管是个人玩家做桌面级打印，还是工厂做小批量量产，都能直接拿来用，不需要再做结构修复。曲面的分模线做了隐藏处理，沿着侧面的曲率变化最大的位置布置，开模的时候不会出现明显的夹线，后期打磨的工作量能减少60%以上。表面没有做额外的纹理设计，留给后期做涂装、水贴的空间很大，用户可以根据自己的需求改色、添加标识，不会因为原有表面纹理影响二次创作。
