车载双瓶组燃气储供集成装置结构设计

　　这套双瓶组燃气储供集成结构，主要面向民用燃油车辆燃气改装场景，适配以压缩天然气为燃料的乘用车辆、轻型商用车辆的动力供气需求，是替代传统单瓶供气方案的高集成度储供单元。在实际车载应用场景中，该装置通常布置于车辆后备箱侧方、底盘空余挂载区域，需要在有限的安装空间内兼顾储气量、结构强度、管路走向合理性与维护便利性，相比传统单瓶布局，双瓶并联的结构可以在不增加单瓶直径、不侵占过多车内垂直空间的前提下，将储气量提升近一倍，有效延长燃气车辆的单次加气续航里程，降低加气频次，尤其适合经常跨区域行驶的营运类车辆使用。

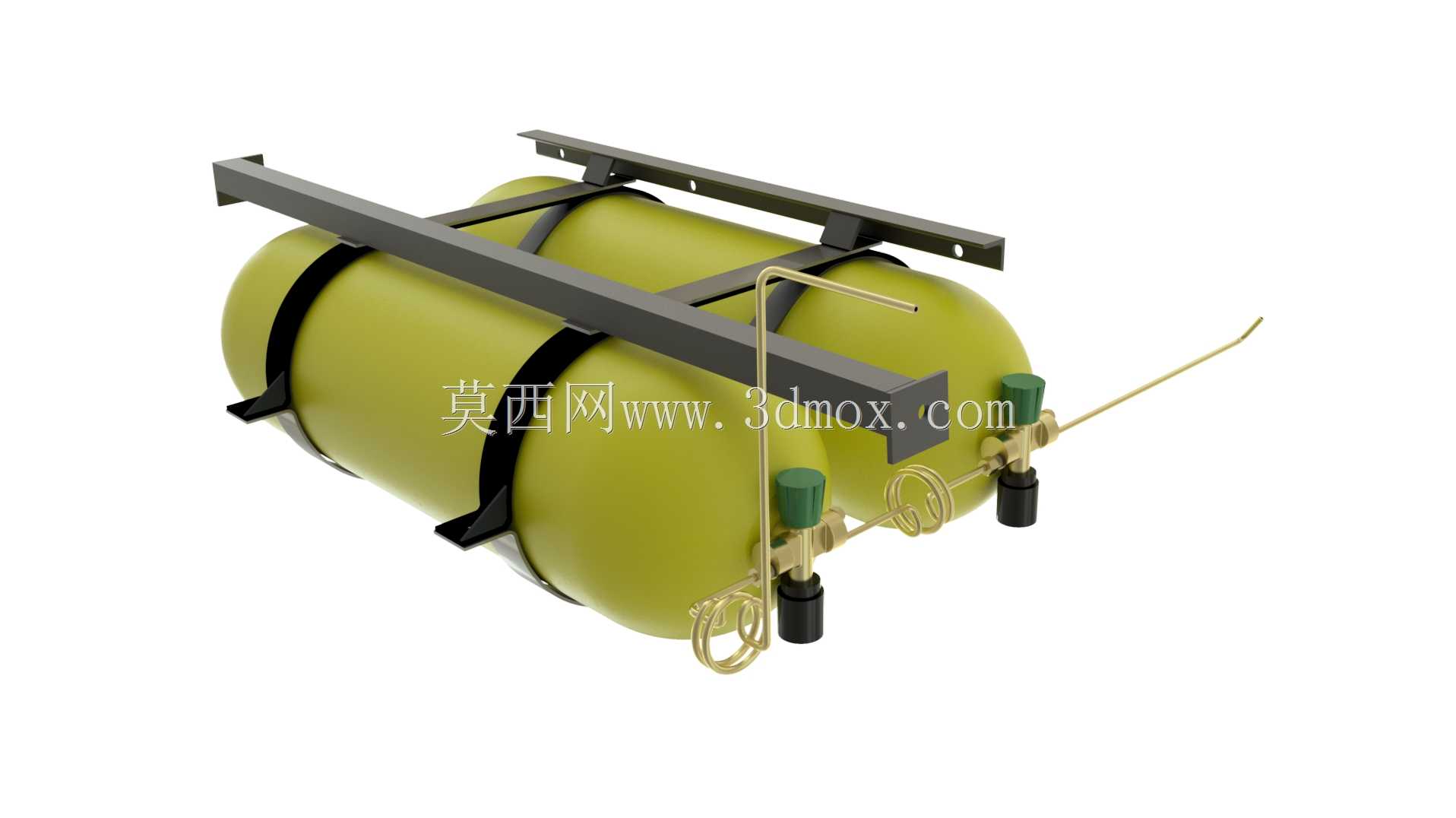

　　从功能特性来看，该集成装置将两个同规格的高压储气瓶通过标准化的固定支架整合为一个整体模块，每个气瓶端部都集成了独立的进出气阀、安全泄压阀与管路接口，两个气瓶通过黄铜材质的连通管路实现并联供气，末端统一引出供气接口连接车辆燃气喷射系统，同时预留了加气接口，无需拆解结构即可完成加气作业。端部的黑色防护帽可以在车辆行驶过程中避免阀组被飞溅的碎石、泥水磕碰损伤，黄铜管路的弯折角度经过精准计算，既保证了气流通畅，又避免了管路与支架、瓶体之间的硬接触摩擦，减少长期振动带来的管路磨损泄漏风险。瓶体表面的橄榄绿涂层是燃气储气瓶的标准防护涂层，具备良好的防锈、抗冲击性能，能够适应底盘区域高湿、多泥沙的恶劣使用环境。

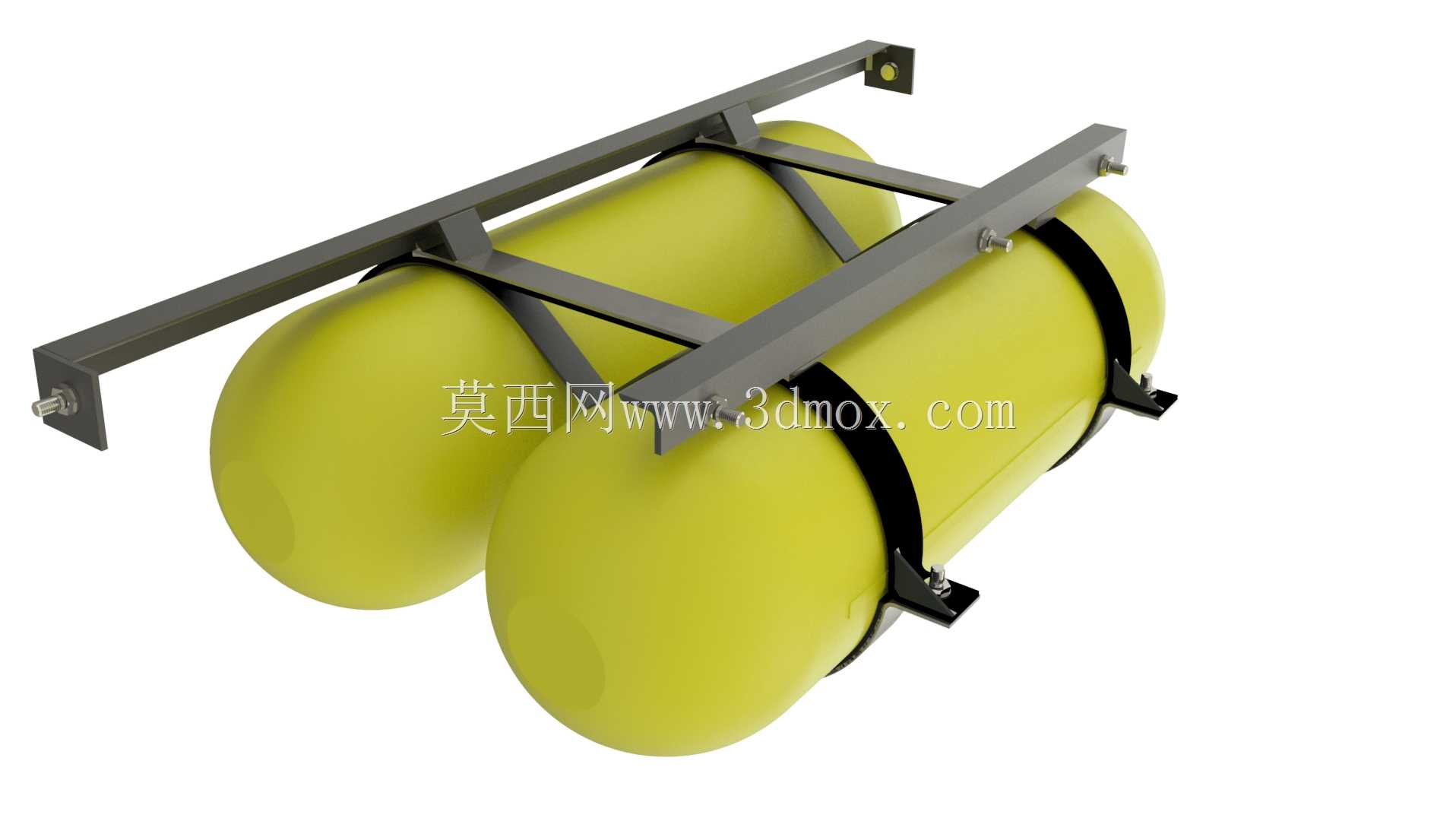

　　设计过程中首先需要明确车载安装的边界限制，单瓶直径控制在常规车载气瓶的通用尺寸范围内，双瓶并排布置后的整体宽度适配多数A级、B级乘用车的后备箱侧围空余宽度，顶部的固定支架采用等边角钢焊接成型，支架上预留的多个长圆形安装孔可以适配不同车型的安装点位公差，不需要在车身上额外打孔即可完成固定，降低改装的施工难度。支架与瓶体接触的位置加装了橡胶缓冲垫，一方面可以避免金属支架与瓶体直接接触造成涂层磨损，另一方面可以吸收车辆行驶过程中产生的振动，避免长期振动导致瓶体固定松动、焊缝疲劳开裂的问题。支架的横向延伸结构同时充当了管路的防护梁，在发生轻微追尾、侧面剐蹭事故时，支架可以先承受冲击力，避免直接撞击瓶体与阀组，提升使用安全性。

　　在安装边界的考量上，该装置的整体高度控制在350毫米以内，安装后不会超出车辆底盘的最低离地间隙，也不会侵占后备箱的主要储物空间，瓶组的重心经过匹配设计，整体重心靠近安装固定点连线位置，避免车辆加减速、转向时产生过大的偏置力矩，提升固定结构的疲劳寿命。阀组的布置位置统一朝向车辆外侧，日常检查、维护时不需要挪动瓶体即可完成阀门启闭、泄漏检测、滤芯更换等操作，后期检修效率更高。并联管路的通径经过匹配计算，能够保证发动机高负荷工况下的燃气流量需求，不会出现供气压力不足导致的动力下降问题，管路上预留的压力检测接口可以方便维修人员快速接入压力表，判断瓶内压力与管路密封性能，排查供气故障。

　　从结构可靠性角度出发，固定支架的厚度、焊接强度都经过车载振动工况的校核，能够承受车辆急加速、急减速、颠簸路面行驶时产生的惯性力，避免瓶体移位。安全泄压阀的开启压力匹配储气瓶的额定工作压力，当瓶内压力因为环境温度升高、暴晒等原因超过阈值时，会自动泄压释放多余压力，避免瓶体超压破裂的风险。所有管路连接位置都采用锥面密封结构，相比平面密封具备更好的抗振动密封性能，长期使用也不容易出现燃气泄漏问题，适配车载场景长期振动的使用特点。
