齿轮传动式流体输送泵结构设计

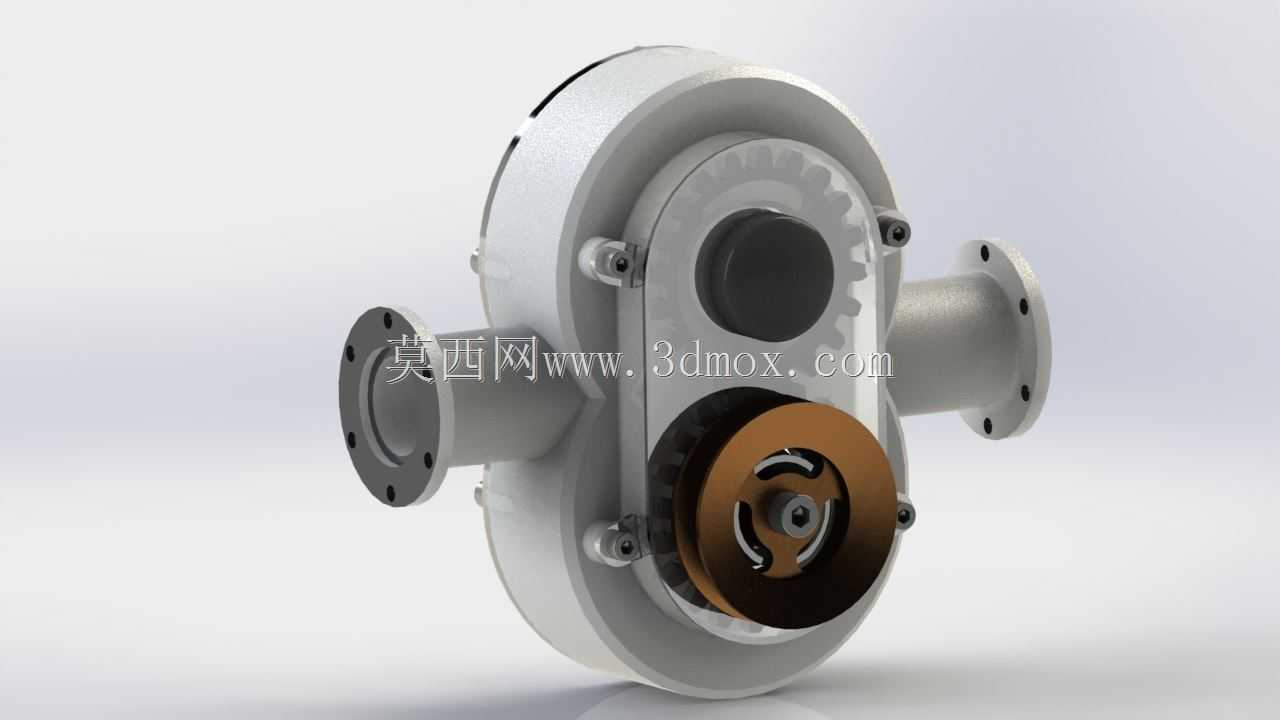

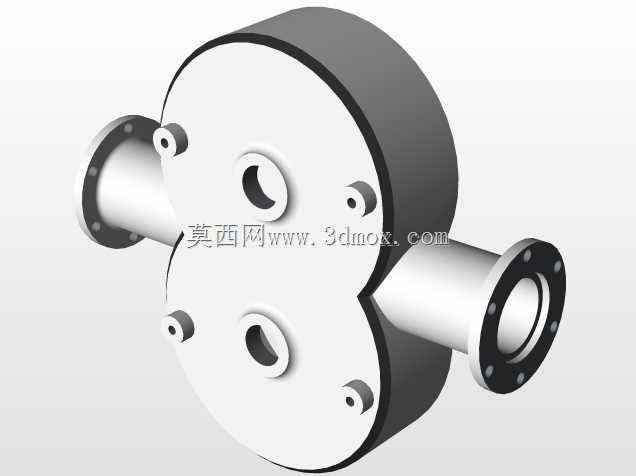

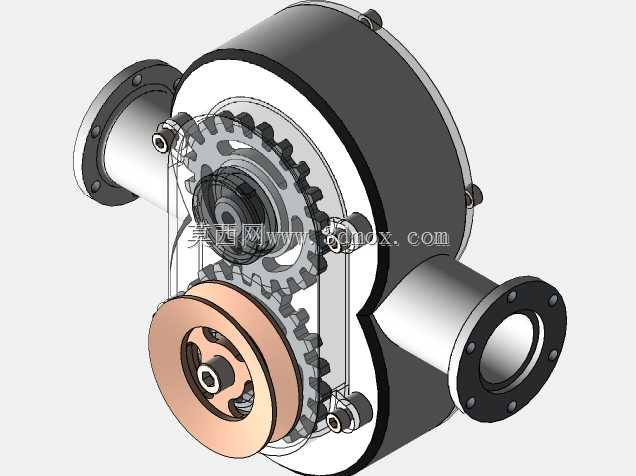

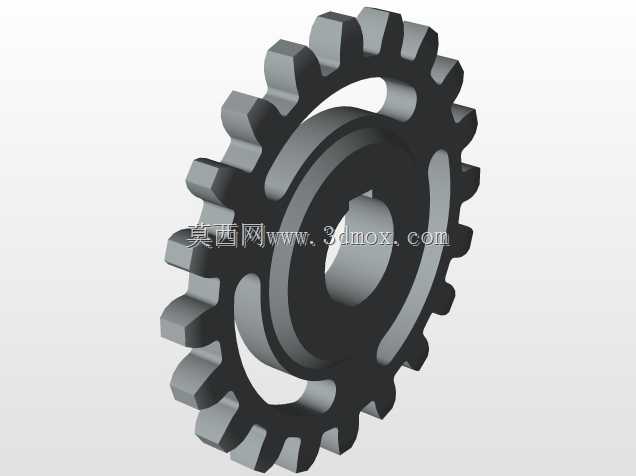

　　这款齿轮式流体输送结构，常被应用在小流量高压力的流体输送工况中，比如液压系统的动力供油、润滑系统的介质循环、化工小剂量流体精准输送场景都能见到同类结构的身影。从结构布局来看，它采用外啮合齿轮作为核心动力传输部件，两个参数完全一致的渐开线圆柱齿轮安装在泵腔内部，齿轮端面与泵盖之间预留了微米级的配合间隙，既保证齿轮转动无卡滞，又能将端面泄漏量控制在允许范围内，避免容积效率过度下降。泵体两侧的法兰接口采用标准凸面法兰设计，法兰端面上均匀分布螺栓过孔，安装时可直接对接同规格的管路法兰，通过螺栓紧固配合密封垫片就能实现接口处的静密封，不需要额外加工过渡接头，能有效减少现场安装的工作量。齿轮轴的支撑部位采用滑动轴承结构，

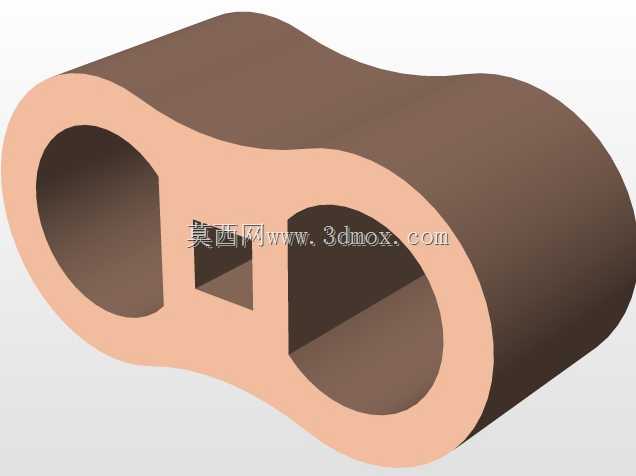

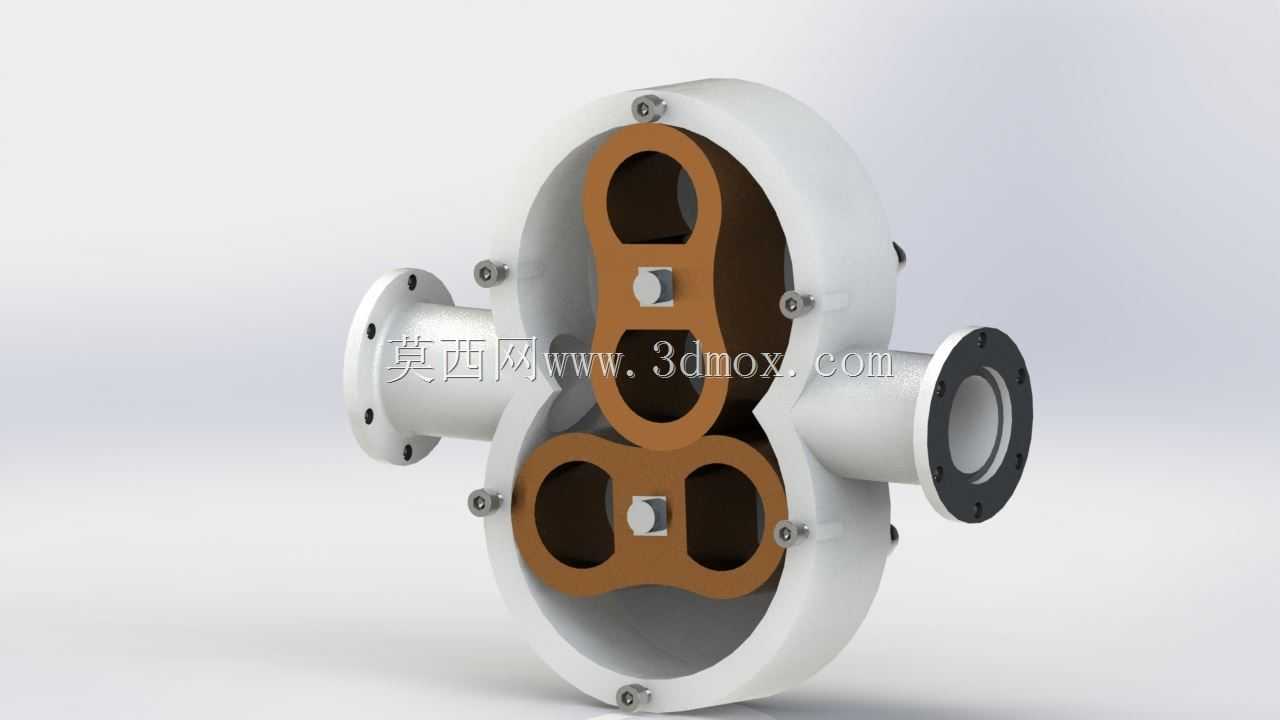

　　轴承直接嵌在泵体的安装孔内，依靠输送的介质自身实现润滑，不需要额外设置润滑脂注油通道，这种设计能大幅简化泵体的外部结构，减少泄漏点。泵体的外壳采用分体式结构，主体腔体与侧盖通过内六角圆柱头螺钉紧固连接，装配时需要先将齿轮组件装入腔体定位槽内，再扣合侧盖对称拧紧螺钉，保证各连接面的压紧力均匀，避免出现局部间隙过大导致的泄漏。从安装边界来看，整个泵体的外形轮廓近似8字形，两个法兰接口的轴线处于同一水平线上，安装时需要保证接口与管路的同轴度误差不超过0.1mm，避免管路应力传递到泵体上导致齿轮轴偏磨。齿轮的啮合间隙控制在0.03-0.05mm之间，间隙过大会导致介质回流降低输出压力，间隙过小则会出现齿轮啮合卡滞，运转时产生异常磨损。

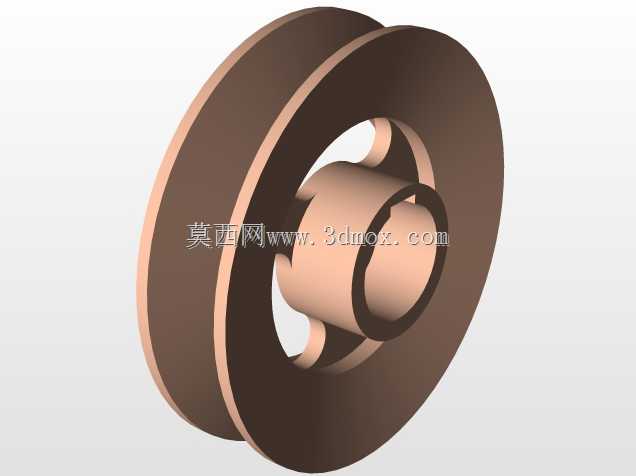

　　端盖与齿轮端面的轴向间隙通过调整垫片的厚度来控制，装配时需要反复测量间隙值，选配对应厚度的垫片，保证轴向间隙处于合理区间。这款结构的动力输入侧设置了带轮安装位，可通过皮带连接动力源，也可根据需求改装为联轴器直连电机的结构，适配不同的安装空间需求。泵腔内部的流道采用平滑过渡设计，避免出现直角拐点，减少介质在泵腔内的流动阻力，降低运转时的湍流噪声。在实际选型应用中，这类齿轮泵适合输送粘度在1-10000cSt范围内的无固体颗粒介质，不适合输送含杂质的流体，否则杂质进入齿轮啮合部位会造成齿面划伤，严重时会导致齿轮卡滞停转。日常维护时只需要定期检查连接螺钉的紧固力矩，观察接口处是否有渗漏，不需要频繁拆解内部结构，整体维护成本较低。

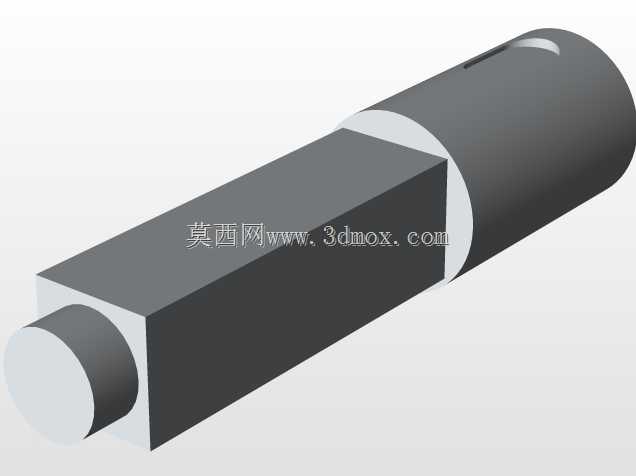

　　从建模逻辑来看，这款结构先完成齿轮的参数化建模，保证齿形的渐开线轮廓准确，再基于齿轮的外圆尺寸确定泵腔的内部型腔尺寸，之后依次完成轴、轴承、侧盖、法兰接口的结构设计，所有配合部位都预留了合理的公差带，建模时同步完成了装配干涉检查，确保各部件在装配和运转过程中不会出现碰撞干涉。
