迪福索菲乔化油器结构三维数模

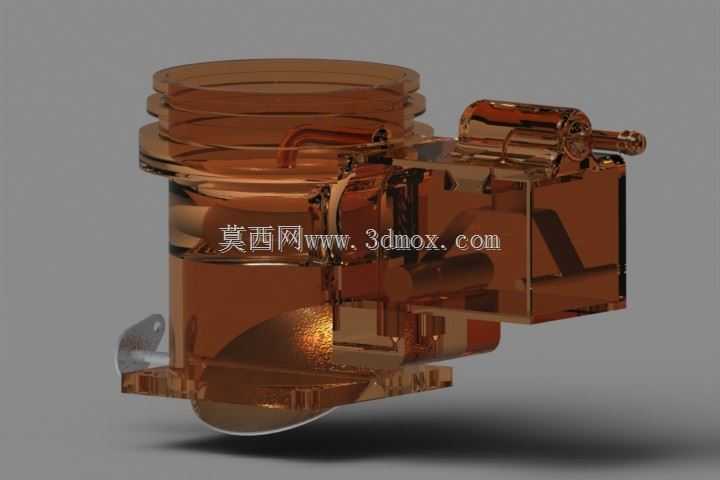

　　在小型通用内燃机、老式摩托车以及通用动力设备的燃油供给系统里，化油器是直接决定空燃比匹配精度、动力输出平顺性的核心部件，这套迪福索菲乔结构的化油器数模，完整还原了该类化油器的内部油道、节气门联动、浮子室调控的全部结构细节，可直接用于内燃机配套选型的结构校核、维修配件的逆向测绘参考，也能作为小型动力设备燃油系统教学的具象演示载体。从实际工况适配来看，这类化油器多用于排量在50cc到250cc区间的单缸四冲程或两冲程内燃机，覆盖通用发电机组、小型园林机械、老式跨骑摩托车等多个应用场景，相比电喷系统，这类结构的化油器不需要复杂的电控单元与传感器配套，在低温、高尘等恶劣户外工况下的维护成本更低，对燃油品质的容忍度也更高，

　　很适合无稳定维保条件的户外作业动力配套。数模还原的结构里，首先能看到上部的进气喉管段，采用了阶梯式缩径设计，进气气流经过喉管最窄位置时会形成稳定负压，将浮子室内的燃油从主喷口吸出，与高速气流充分混合形成可燃混合气，喉管的内壁曲面做了顺滑过渡处理，避免气流在管壁形成紊流导致的燃油雾化不均，这部分的尺寸边界直接决定了化油器的最大进气流量，对应适配内燃机的排量上限，建模时严格还原了喉管各段的内径差、过渡圆角，能直接用于进气流量的仿真计算参考。中部的节气门结构采用蝶阀式设计，阀片与转轴的配合间隙控制在0.02mm以内，避免怠速工况下的漏气导致空燃比失准，转轴侧延伸出的摇臂结构预留了油门拉线的安装孔位，孔位的同轴度、

　　安装面的平面度都在数模里做了精准还原，配套选型时可以直接对接油门操纵机构的安装尺寸，不需要额外做结构适配。浮子室布置在化油器主体的下部，数模完整呈现了浮子、针阀、油道的连通结构，浮子的浮力臂转轴位置做了限位结构，能避免车辆倾斜角度过大时浮子过度上浮导致的针阀关闭不严、燃油溢漏问题，主量孔、怠速量孔的安装位都做了标准螺纹孔还原，不同流量规格的量孔可以直接替换，适配不同海拔、不同功率输出的调校需求。侧面的加浓机构也就是风门结构，采用了转轴式阻风门设计，冷启动时关闭阻风门可以提升喉管处的负压，加浓混合气浓度，保证低温环境下的顺利启动，阻风门的摇臂同样预留了操纵拉线的安装位，与节气门摇臂的位置做了干涉避让，

　　安装调试时不会出现两个操纵机构的运动碰擦。从安装边界来看，化油器上部的进气端采用了卡箍式连接结构，外径尺寸适配标准的空气滤清器出气口胶管，下部的出气端采用法兰面安装结构，两个安装螺栓的孔距、法兰面的密封槽尺寸都与对应排量内燃机的进气歧管接口完全匹配，安装时只需要配套对应厚度的密封胶圈就能保证进气密封性，不需要额外加工转接法兰。数模里还还原了化油器各油道的连通路径，包括主供油道、怠速供油道、过渡喷口的位置，在做故障排查、结构优化时，可以直接沿着数模的油道走向分析燃油流动路径，判断堵塞、漏油等常见故障的发生位置，相比二维图纸，三维数模能更直观地呈现各部件的装配关系，比如浮子的上下运动行程、节气门的最大开启角度、针阀的开闭行程，这些运动部件的极限位置都在数模里做了干涉检查，实际装配时不会出现部件卡滞的问题。针对这类化油器的日常维保场景，数模里各可拆卸部件的配合公差都做了对应还原，比如浮子室与主体的连接螺丝位置、量孔的拆装空间，都预留了足够的工具操作间隙，维修时不需要完全拆下化油器就能完成量孔疏通、浮子高度调整等常规维保操作。在做配套动力的性能调校时，可以基于这个数模修改喉管直径、量孔安装位的尺寸，快速验证不同结构参数对空燃比的影响，缩短化油器的改型调校周期，不需要从零开始搭建基础模型，能大幅提升结构设计阶段的工作效率。
