分布式光伏并网发电配电系统结构

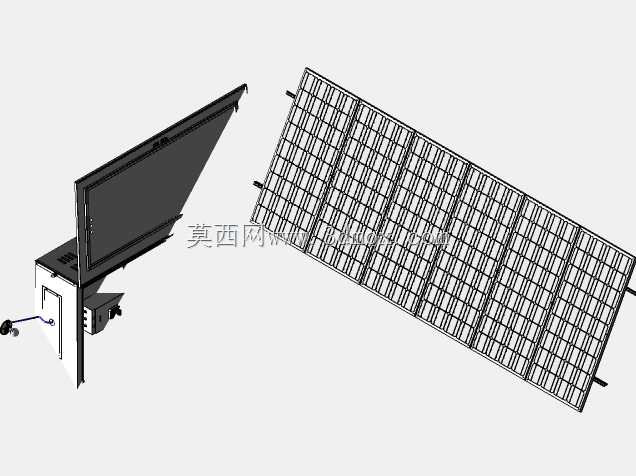

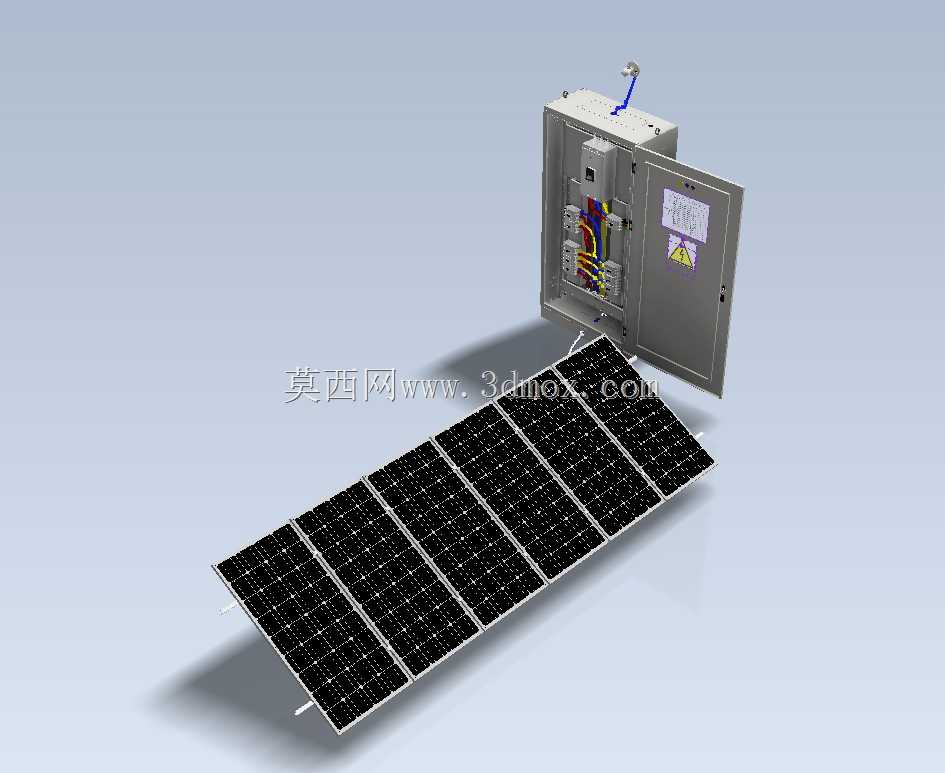

　　这套三维结构完整还原了分布式户用或小型工商业光伏并网场景的核心硬件组成，包含倾斜布置的光伏电池板阵列与配套的户外并网配电柜两大部分，可直接用于光伏项目前期方案展示、安装排布模拟、结构干涉校验等工作场景。在实际项目落地中，光伏阵列承担光生伏特效应的能量转换职能，将照射到板面的太阳辐射能转化为直流电能，通过线缆汇集后接入旁侧的配电柜内，柜内集成了直流汇流、防雷保护、交直流转换、并网开关、计量监测等核心功能模块，完成直流到符合电网标准的交流电转换，同时实现过流、过压、孤岛效应等故障状态下的保护动作，保障发电侧与电网侧的双向运行安全。从设计思路来看，光伏板采用常规的多排横向排布方式，

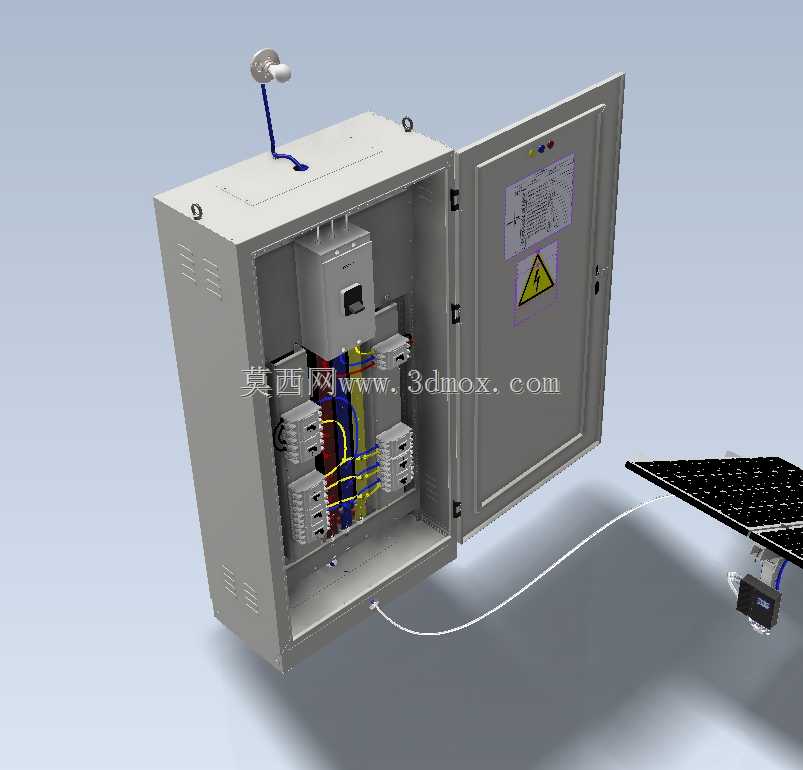

　　单块板的安装倾角参考了国内大部分中纬度地区的最佳接收角度预留，阵列整体的排布间距充分考虑了冬至日上午九点至下午三点的无阴影遮挡要求，避免前排组件对后排造成遮光损失，每块组件的边框预留了标准压块安装位，可适配常见的C型钢光伏支架固定方案，组件之间的线缆走线沿支架背面的线槽布置，既减少线缆外露的老化风险，也能让整体排布更规整。旁侧的配电柜采用户外壁挂式柜体结构，柜门设置了透明观察窗与安全警示标识，无需开门即可观察柜内仪表的运行参数，柜体的进出线孔全部预留于柜体下部，符合户外配电设备的防水走线要求，柜内的元器件排布遵循强弱电分离的原则，直流侧汇流端子、防雷模块布置于柜内左侧区域，交流侧断路器、并网开关、计量模块布置于右侧区域，

　　中间预留足够的安全爬电距离，柜内的走线槽全部沿柜体边缘布置，方便后期运维时的线路梳理与元器件更换。从安装边界来看，光伏阵列的整体占地尺寸可根据实际装机容量灵活调整，单块组件的安装孔位完全匹配行业通用规格，不需要额外定制支架连接件；配电柜的壁挂安装孔位预留于柜体背部的四个角点，安装时距离地面高度预留1.2米至1.5米的操作空间，既避免地面积水浸泡柜体，也方便运维人员站立操作柜内开关、查看运行数据，柜体的门板开合角度预留至120度以上，开门后不会与周边的支架、线缆产生干涉，柜内的元器件安装导轨采用标准35mmDIN导轨，后期可根据项目实际需求灵活更换不同规格的断路器、防雷器等配件。在实际建模过程中，这套结构充分还原了硬件之间的连接逻辑，

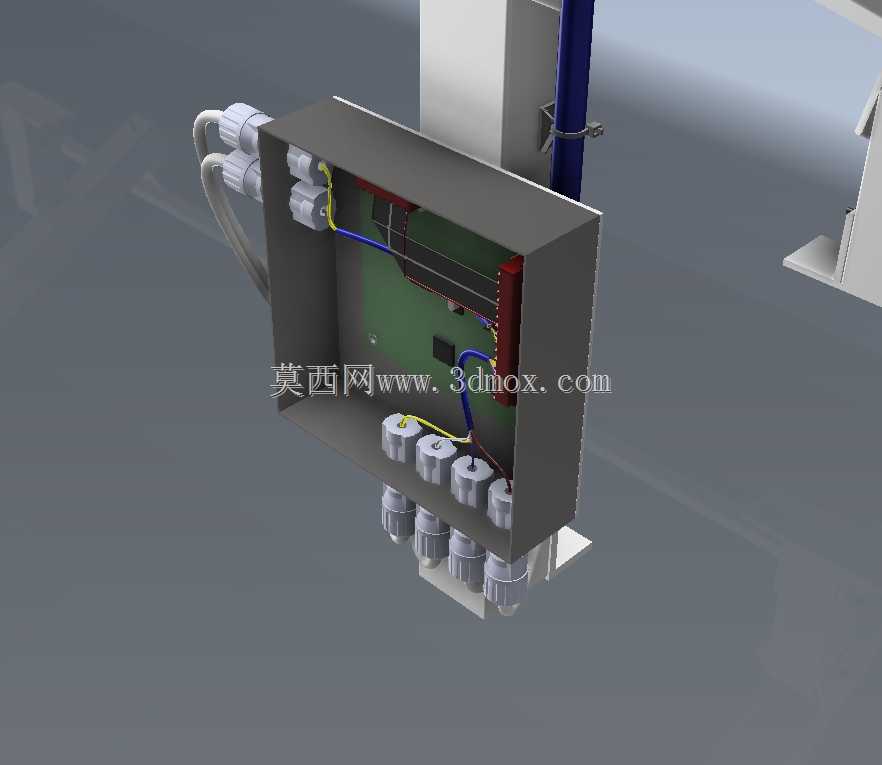

　　光伏板的输出线缆通过穿线软管接入柜体下部的进线孔，柜内的接线端子排对应每一路光伏组串的正负极预留接线位，柜体的接地端子同时连接光伏支架的接地扁钢与柜内元器件的接地端，形成完整的等电位连接体系，避免雷击或漏电时的设备损坏与人员触电风险。对于结构设计从业者来说，这套模型可以直接作为光伏项目排布的基础模板，根据项目实际的装机容量、安装场地尺寸调整阵列的排布数量与柜体的安装位置，不需要从零开始搭建每个组件的细节结构；对于设备选型人员来说，模型内的柜体尺寸、组件排布间距可以直接作为前期选型的参考依据，快速核算项目所需的支架长度、线缆用量、柜体安装空间等参数，减少前期方案设计的重复工作量。
