工业电气控制箱门板结构设计

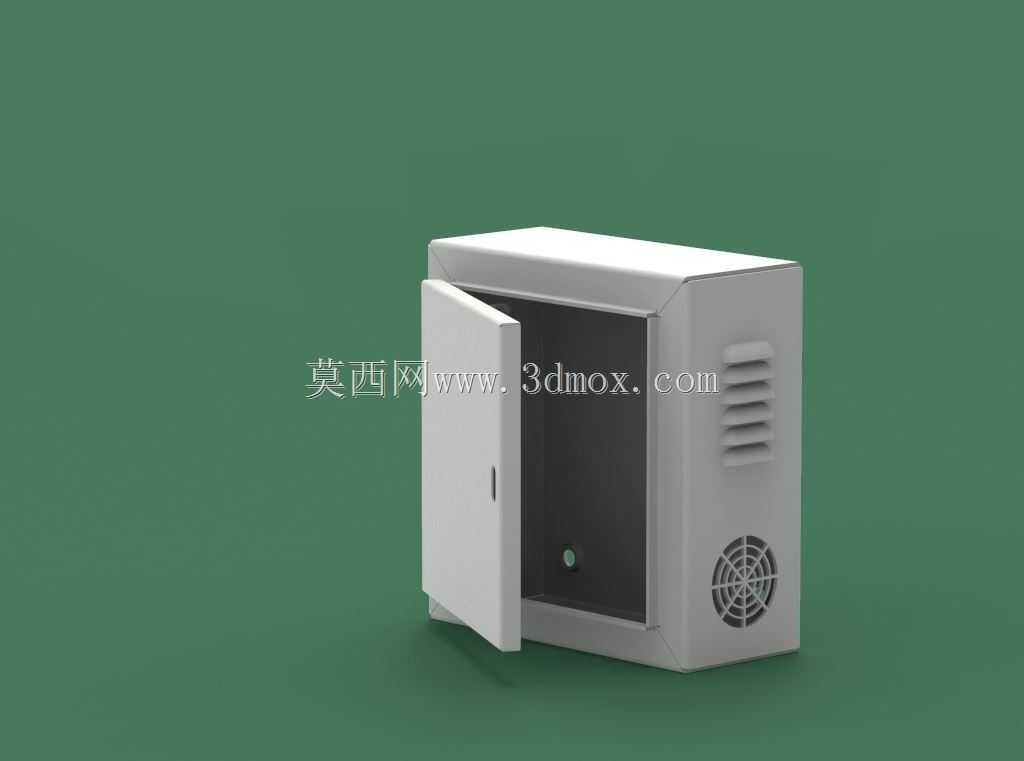

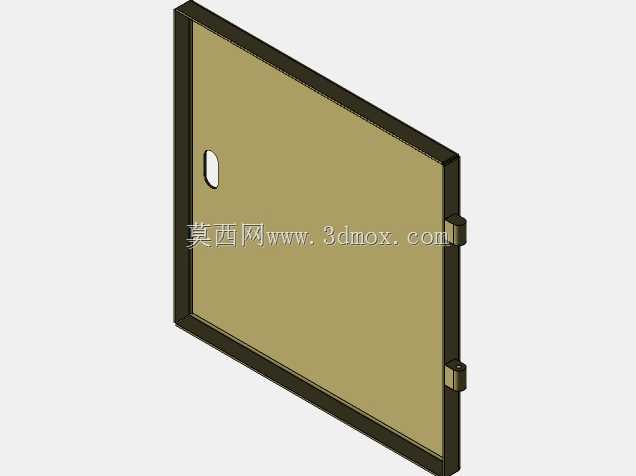

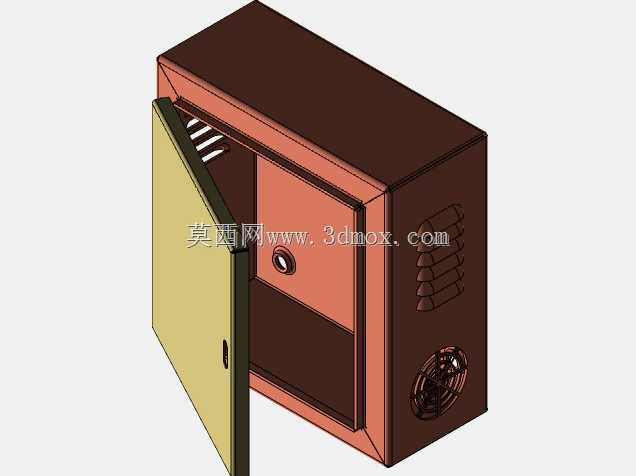

　　在工业配电、车间设备控制、自动化产线集成场景中，电控柜体的门板是直接关联操作安全、防护等级与日常运维便利性的核心结构件，本次呈现的门板结构，针对壁挂式小型电控箱的使用需求做了全维度的结构适配，完全匹配工业现场的实际安装与使用逻辑。从实际用途来看，该门板作为小型电气控制箱的正面封闭构件，承担着隔绝柜内带电元器件与外部环境、为操作人员提供安全操作界面、防止非授权人员触碰内部接线的核心作用，在车间工位旁的设备控制箱、小型分布式配电节点、单机设备配套电控箱场景中，这类门板的结构合理性直接影响整套电控系统的运行可靠性。从功能特性上看，门板侧边预留的两个铰链安装位，采用了凸台嵌装的结构设计，安装时可直接与柜体侧框的铰链座对位卡合，

　　无需额外在门板表面打穿固定螺丝，既保证了门板外表面的平整性，也避免了螺丝孔位带来的防护等级下降问题；门板左侧预留的长圆形内嵌式抠手位，采用一体冲压成型的结构，没有外凸的把手构件，不会在人员走动、物料转运过程中发生勾挂，适配车间通道旁、设备侧方等安装空间局促的场景，同时抠手位的内凹深度经过适配，成年男性操作人员可轻松将手指探入完成开门动作，不会出现抠手过浅导致开门费力的问题。从设计思路层面，整个门板采用薄钢板折弯包边的结构形式，门板四周的折弯边形成了一圈加强筋结构，在不额外增加板材厚度的前提下，大幅提升了门板整体的抗形变能力，即使在车间存在轻微振动的工况下，门板也不会出现共振异响、长期使用后翘曲变形的问题；门板与柜体接触的内圈位置，

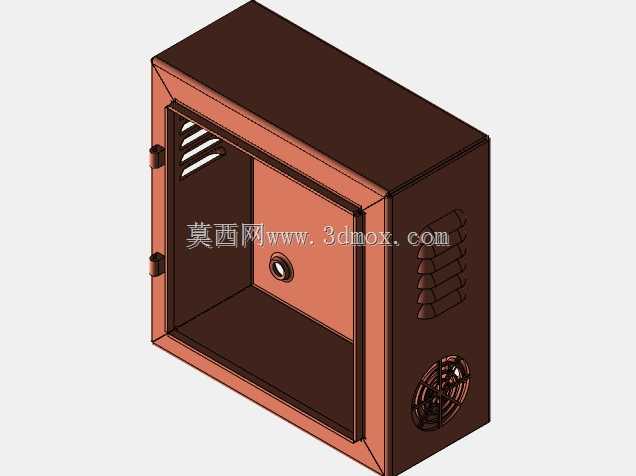

　　预留了密封胶条的安装槽位，安装发泡密封胶条后，可实现门板与柜体框面的紧密贴合，满足常规工业场景下的防尘、防溅水要求，适配多数车间非恶劣腐蚀环境的使用需求。关于外形尺寸与安装边界，该门板适配的是宽度600mm、高度800mm规格的标准小型壁挂电控箱，门板整体折弯边宽度为25mm，安装后与柜体侧框的配合间隙控制在1mm以内，既不会因为间隙过小出现开关门卡滞，也不会因为间隙过大导致防护失效；铰链安装位的中心距为650mm，完全匹配行业内通用小型电控箱的铰链安装孔位标准，替换原有门板时无需对柜体进行二次打孔加工，可直接完成适配安装；门板内表面预留了元器件安装的螺柱位，可根据实际需求安装按钮、指示灯、小型显示屏等操作元件，

　　螺柱位的排布间距符合低压电控设备的元器件安装安全距离要求，不同电压等级的元件安装后不会出现爬电距离不足的问题。在实际工程应用中，这类门板结构的设计需要平衡加工成本、结构强度与使用便利性，本次设计的门板采用常规钣金冲压、折弯工艺即可完成加工，不需要特殊的模具投入，小批量定制场景下也能快速完成生产，同时门板表面的平整区域可根据需求粘贴设备标识、操作指引铭牌，不会因为表面存在凸起结构导致标识粘贴不平整。针对日常运维的需求，门板的铰链结构支持快速拆卸，在柜内元器件检修需要完全拆除门板时，不需要借助额外工具即可将门板从柜体上取下，大幅提升现场检修的效率；门板关闭后的锁止结构可搭配通用型柜锁，实现门板的可靠锁闭，避免无关人员随意开启柜门引发的电气安全事故。
