现代HGM250S塑壳断路器三维结构设计

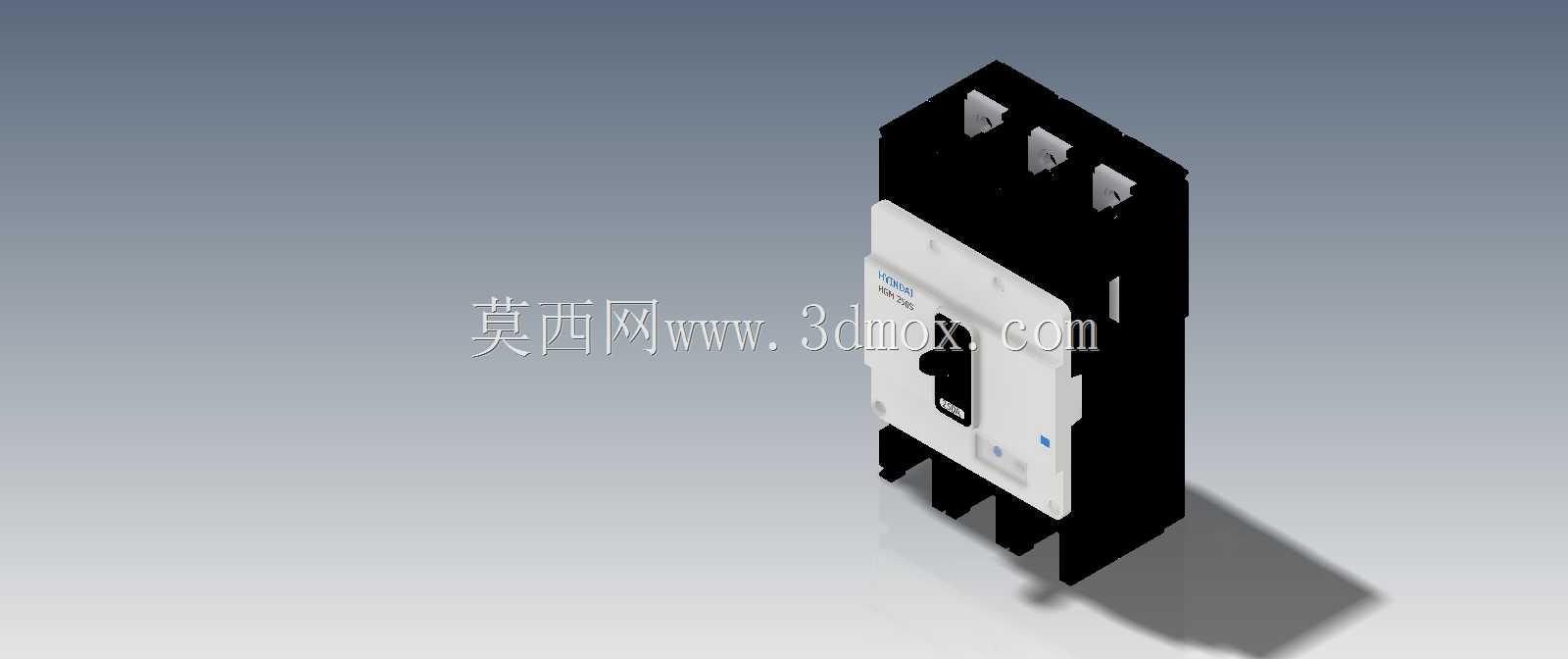

　　这款塑壳断路器的三维建模还原度较高，完整呈现了三极固定式塑壳断路器的全部结构细节，从外部操作手柄、壳体拼接缝到进出线端子的安装位、灭弧室的外部轮廓都做了精准复刻，对于低压配电设计人员做柜内排布、干涉校验有很高的参考价值。在实际工业配电场景中，这类额定电流250A等级的塑壳断路器，多用于低压配电柜的出线回路保护，覆盖工厂车间动力配电、商业建筑楼层主进线、中小型设备配电支路等场景，承担过载长延时保护、短路瞬时保护的核心功能，部分同规格型号还可加装分励脱扣、辅助触点等附件，实现远程分闸、状态信号反馈等拓展功能。从结构设计思路来看，这款模型还原的断路器采用上下壳体扣合的经典塑壳结构，热固性塑料外壳承担绝缘防护、结构支撑的双重作用，

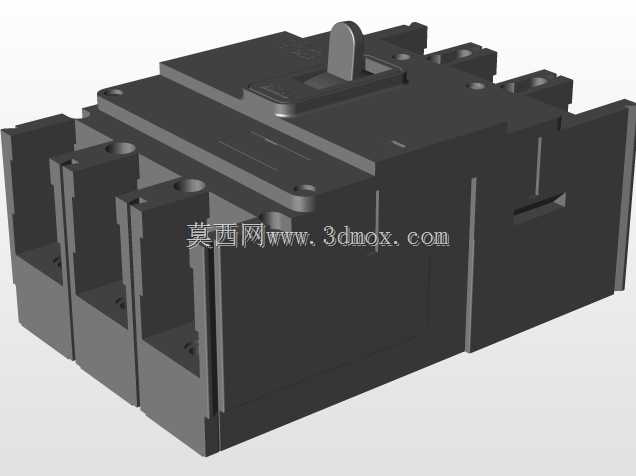

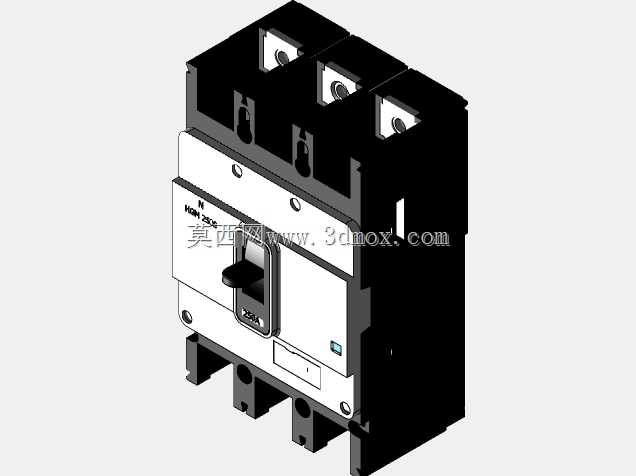

　　操作机构布置在壳体正面中部，手柄的分合位置指示清晰，三极触头系统沿壳体宽度方向等距排布，进出线端子分别设置在壳体上下两端，预留的螺栓安装孔位完全匹配实际产品的接线规范，底部的安装卡扣结构也完整还原，方便设计人员直接套用在柜内安装梁的排布设计中。做三维建模时这类电气元件最容易忽略的就是安装边界尺寸，这款模型完整保留了产品的实际外形轮廓，包括手柄突出壳体的高度、端子接线后的安全间隙预留位、侧面安装导轨的适配尺寸，在做配电柜三维排布时，可以直接导入模型校验相邻元件的电气安全距离，避免出现实际安装时端子碰壳、手柄操作空间不足、接线螺栓无法拧动等常见设计问题。从功能特性的结构还原来看，模型上清晰呈现了脱扣器的布置位置，对应热磁脱扣的结构腔体，

　　灭弧室的外部栅片轮廓也做了简化但准确的表达，能让设计人员直观判断断路器分断时的飞弧距离，在柜内排布时预留足够的弧隙安全空间，避免短路分断时电弧喷出引发相邻元件击穿。不同于小型微型断路器，这类250A等级的塑壳断路器自重较大，模型也还原了底部的两个安装固定脚的位置与尺寸，设计安装板时可以直接对应开孔，不用再反复核对二维样本的尺寸标注，减少二维转三维时的尺寸错漏。在设备选型配套场景中，这类断路器常和接触器、热继电器搭配组成电机启动回路，或是作为配电柜的主进线开关使用，三维模型的精准度直接影响整个柜内的布线空间规划，比如进出线电缆的弯曲半径预留、铜排连接的孔位对位，都可以依托这个模型提前做虚拟装配校验，减少生产现场的改制工作量。

　　模型的壳体分模线、操作手柄的防滑纹理、端子处的防护盖板结构都做了细节还原，不是简化的块体模型，对于做电气设备数字化样机、配电房数字孪生建模的场景也能直接复用，不需要再二次细化结构。从安装边界来看，这款三极断路器的宽度方向尺寸对应三个极柱的排布间距，高度方向满足操作手柄距柜门板的安全操作距离要求，深度方向不会和柜内的母线排产生干涉，建模时严格遵循了实际产品的安装尺寸公差，所有配合面的间隙都和实物一致，不会出现虚拟装配时间隙过大或装不上的问题。很多设计人员做配电三维设计时，常因为断路器模型不准导致铜排加工尺寸错误，或是柜门板开孔位置和手柄不对中，这个模型的手柄旋转中心、操作行程都和实物一致，用来做门板开孔定位、操作机构联动校验都能满足工程精度要求。
