带直柄压杆式微动开关结构设计

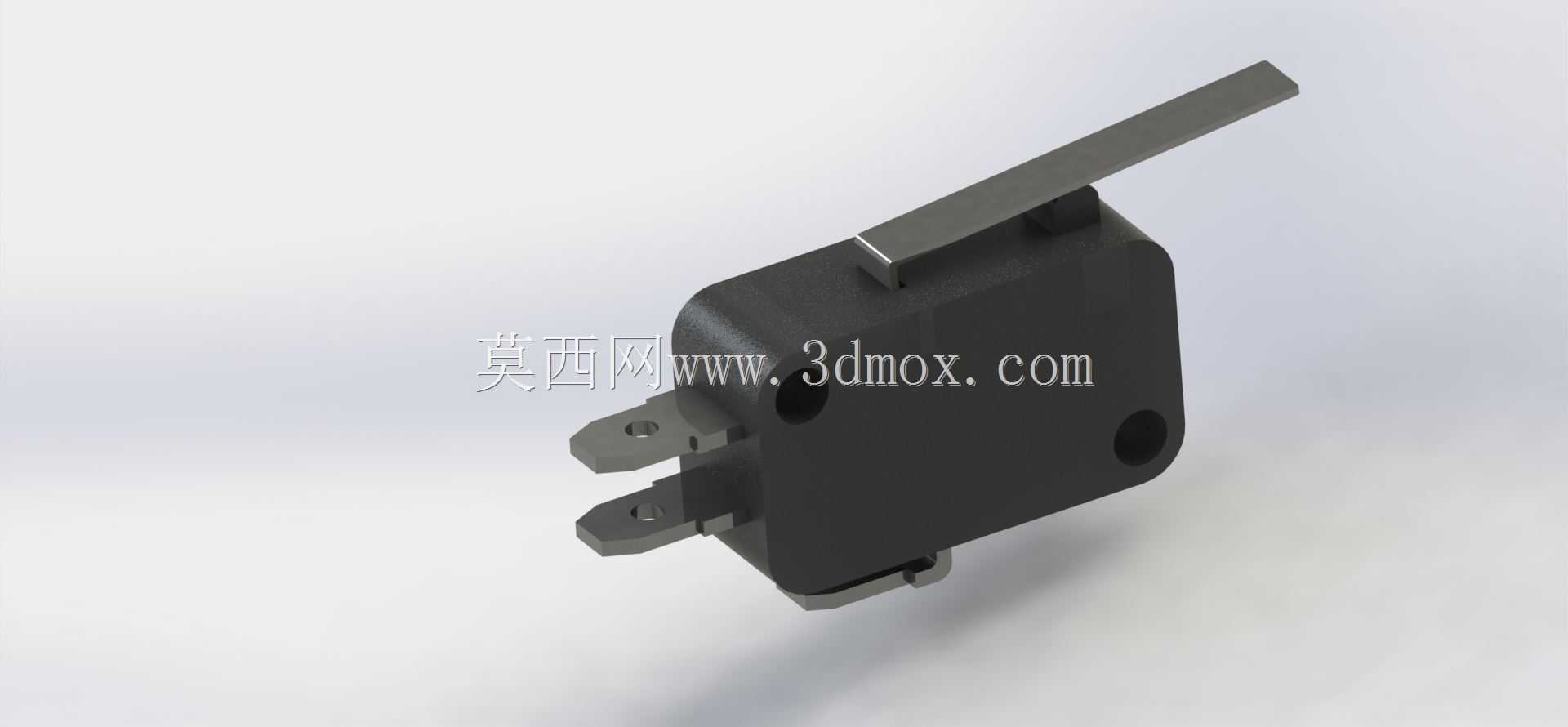

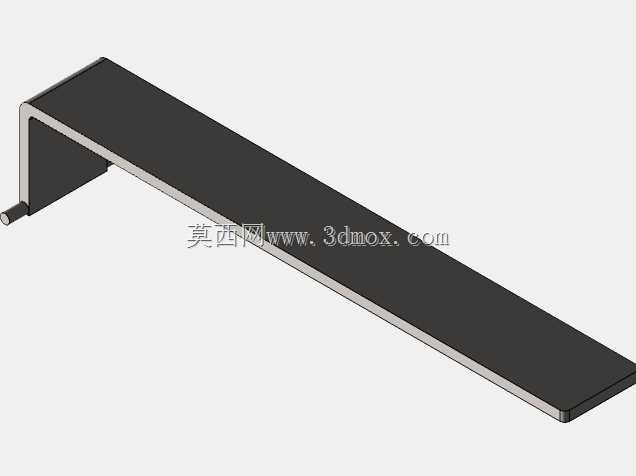

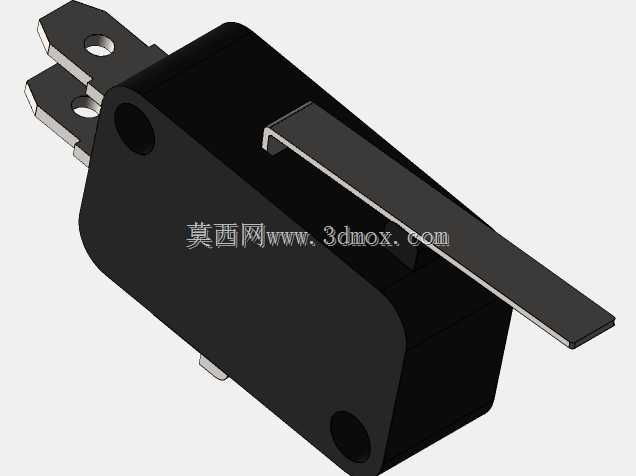

　　这款带直柄压杆的微动开关，是工业控制回路里最常见的小体积信号触发元件，日常在自动化生产线的工位限位、家电的门盖检测、小型机具的行程到位判断场景里随处可见，别看它体积不大，整个控制回路的通断可靠性，很大程度上要靠这类基础元件的动作精度来托底。从结构设计逻辑来看，这款开关采用了黑色阻燃工程塑料作为主体外壳材质，外壳做了一体化的卡扣封装结构，不需要额外打螺丝就能把内部的触点组件、弹片触发结构完全包裹在内，既可以隔绝日常使用中的粉尘、少量溅水侵入内部触点，也能在触点分断产生微小电弧时，避免电弧外溢引发周边易燃部件的风险。伸出的直柄压杆采用金属冲压件制作，表面做了防锈钝化处理，压杆和外壳的衔接位置做了限位凸台，避免压杆受外力过大时过度下压损坏内部的触发弹片，压杆的受力面做了微小的倒角处理，和外部触发撞块接触时不会出现卡滞、刮蹭的问题。

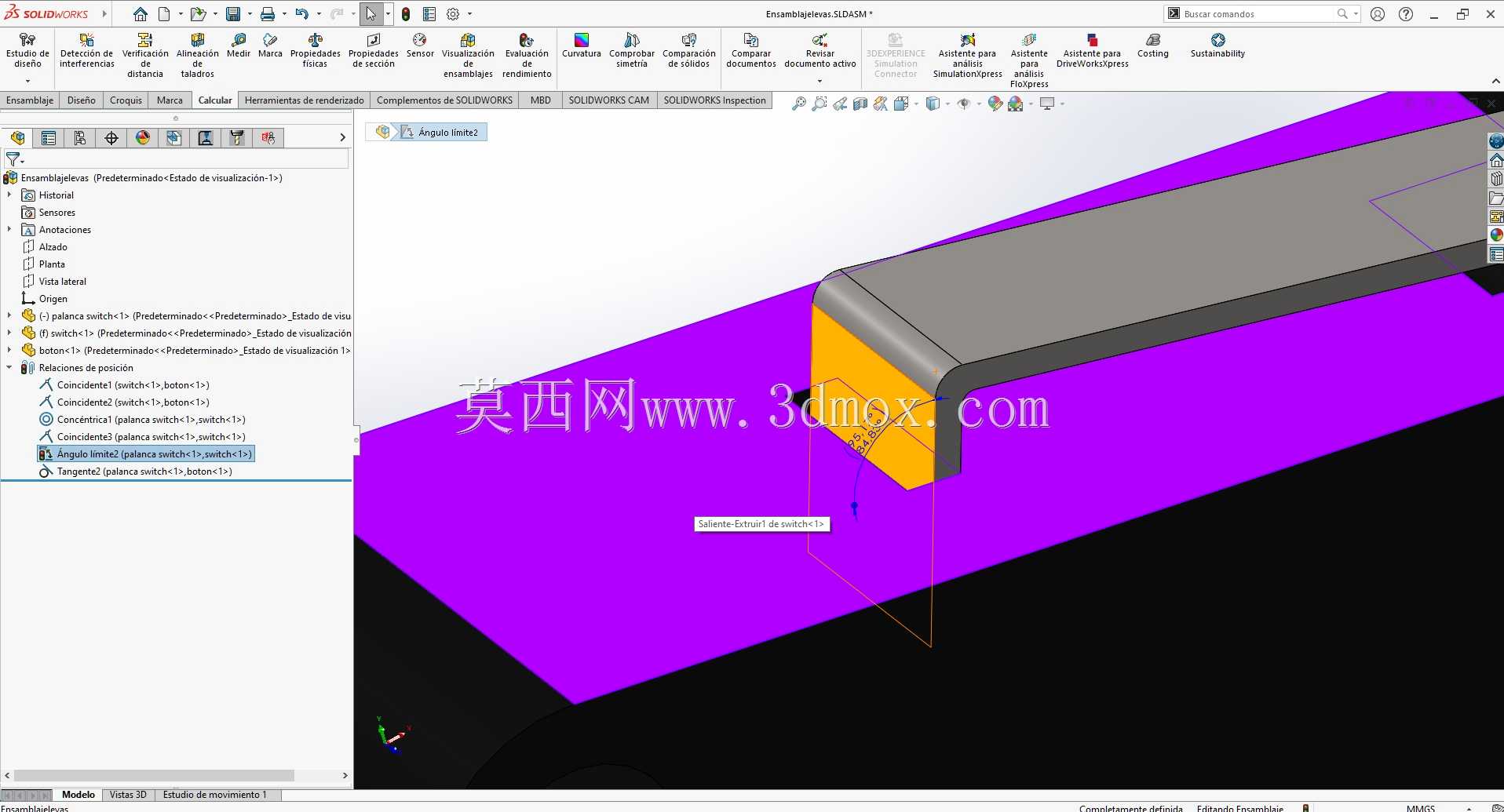

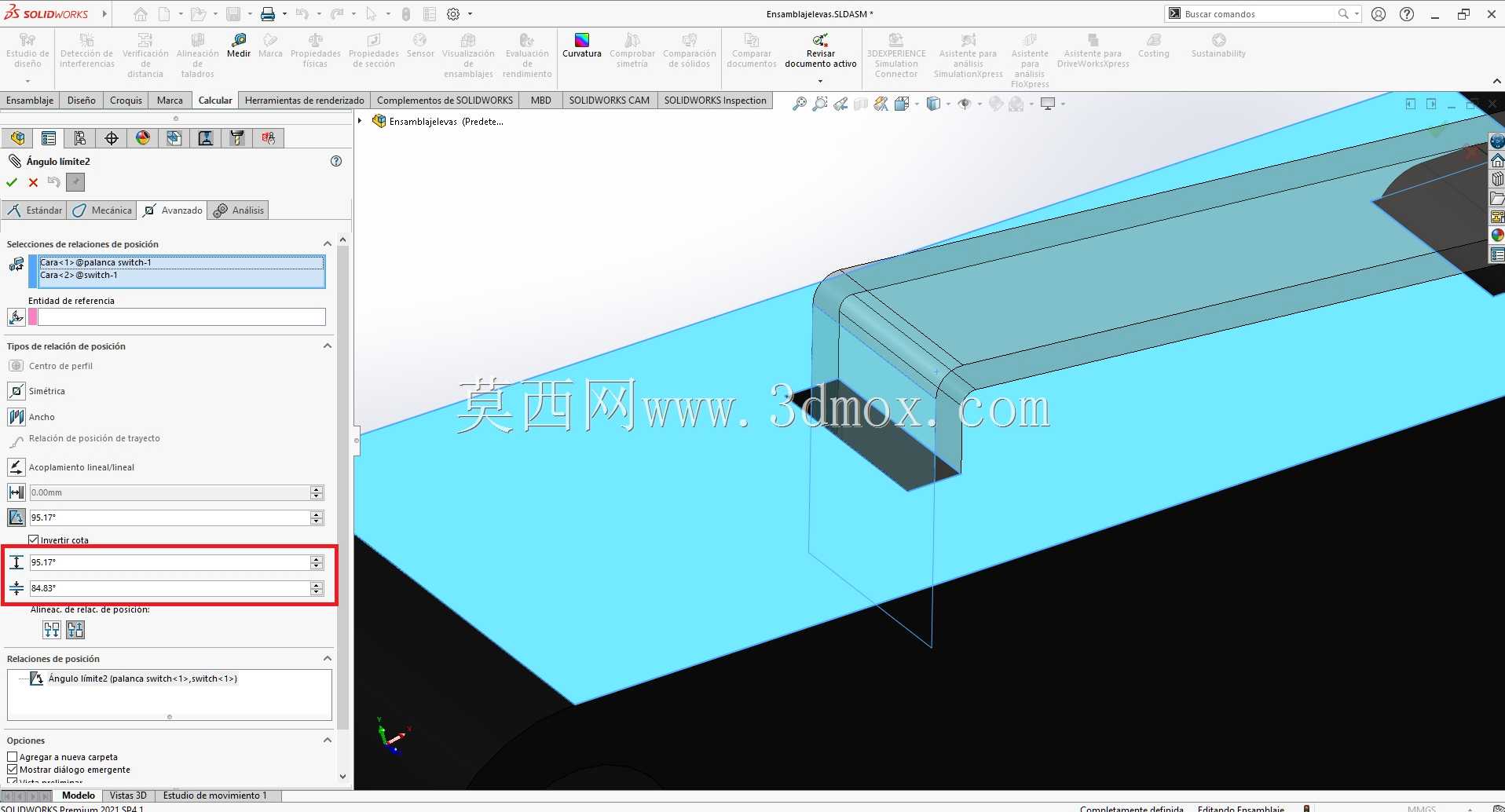

　　在实际装配适配的时候，需要特别注意压杆的触发角度边界，设计时已经明确了压杆外部垂直面和开关本体上表面之间的角度限制区间在84.83°到95.17°之间，这个角度范围是经过内部弹片行程反复验证的：如果压杆触发时的角度小于下限值，说明压杆下压行程不足，内部触点无法完成可靠闭合，容易出现接触电阻过大、信号时通时断的问题；如果角度超过上限值，压杆下压超出行程设计阈值，会导致内部的弓形弹片产生不可逆的塑性变形，轻则开关触发压力异常变大、复位卡顿，重则直接导致弹片断裂、开关彻底失效。在做三维装配约束的时候，需要在高级位置关系设置里给压杆和安装基准之间加上对应的角度限制，模拟实际工况下的触发动作，提前排查安装位置是否存在干涉、行程是否匹配的问题，避免后期实物装配时出现开关被压坏或者触发不到位的情况。

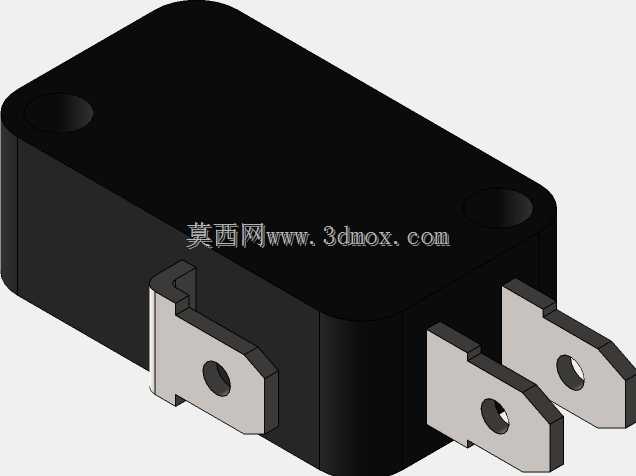

　　从安装边界来看，这款开关本体侧面预留了两个标准的安装固定孔位，孔位间距符合行业通用的微动开关安装尺寸规范，可以直接适配市面上多数设备的预留安装位，不需要额外做安装支架的改型；底部伸出的两个插片式接线端子采用标准的接插件间距，适配常规的6.3mm规格冷压接线端子，接线时不需要焊接，直接把端子压接好导线之后插到位即可，后期维护更换的时候拔插也很方便。开关的触发压力设计在常规的1.5N到2.5N区间，既不会因为外部触发压力太小出现误触发，也不会因为触发压力过大导致外部驱动部件的负载额外增加，在小型自动化设备的滑台限位场景里使用时，滑台运行到端部触碰到压杆，只需要很小的接触力就能完成信号触发，不会因为开关阻力过大导致滑台步进电机丢步。

　　在不同的应用场景里，这款开关的适配性也足够强：在小家电领域，它可以安装在微波炉门、洗衣机盖板的内侧，门盖关闭时压杆被压下，设备接通供电回路，门盖打开时压杆复位，设备立刻切断强电回路，避免用户误触内部运转部件发生危险；在工业自动化输送线上，它可以安装在流水线的工件阻挡工位，工件移动到指定位置触碰到压杆，就会给PLC发送到位信号，触发后续的顶升、移栽或者检测工序；在小型电动工具里，它可以作为扳机触发的信号开关，扣动扳机时压杆被压下，电机接通电源开始运转，松开扳机后自动复位切断电源，保证工具使用的安全性。

　　建模的时候对内部的弹片触发结构做了简化处理，但保留了所有外部装配需要的关键尺寸：包括本体的长宽高轮廓、安装孔的位置和孔径、接线端子的伸出长度和厚度、压杆的长度和转动角度范围，这些尺寸都是实际选型装配时必须要核对的参数，不会因为简化内部结构影响整体装配的干涉检查。外壳上的定位凸台、卡扣结构都做了1:1的还原，在做整机结构设计的时候，可以直接把这个模型装配进去，检查开关和周边壳体、走线槽、触发撞块之间的位置关系，不需要再重新测绘建模，能节省不少结构设计阶段的时间。需要注意的是，这类开关的防护等级是常规的IP40级别，不适合在有大量淋水、腐蚀性粉尘或者油污长期浸泡的场景下使用，如果要在这类恶劣环境里使用，还需要额外给开关加装密封防护套，避免异物进入内部影响触点寿命。
