工业设备用支撑式气动撑杆结构设计

　　在各类工业柜体、小型设备舱门、自动化设备翻盖结构的设计场景中，这类气动支撑臂是十分常用的辅助支撑构件，很多刚接触结构设计的工程师容易忽略这类小构件的安装边界校核，往往在整机装配阶段才发现撑杆开合轨迹与周边结构干涉，或是支撑力匹配不当导致舱门下坠、开启卡滞。从实际应用来看，这类气动臂核心依靠缸筒内部的压缩气体提供缓冲支撑力，区别于普通机械支撑杆的硬接触特性，它在开合全程能提供近似线性的阻尼反馈，既可以避免舱门开启时瞬间弹开造成磕碰，也能在开启到最大角度时提供稳定的支撑锁止力，不需要额外加装定位卡扣。

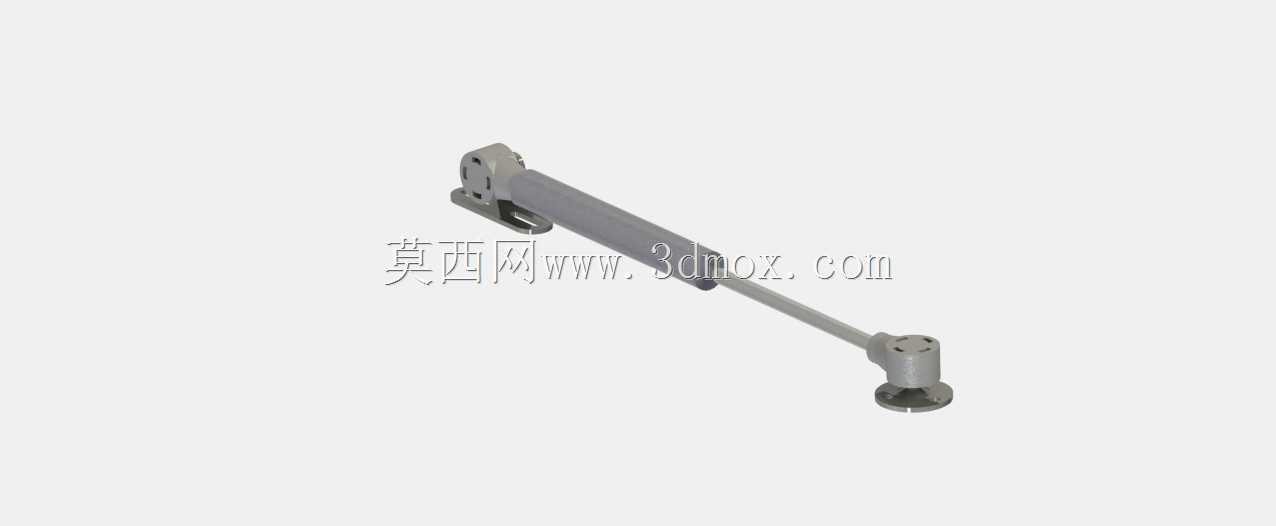

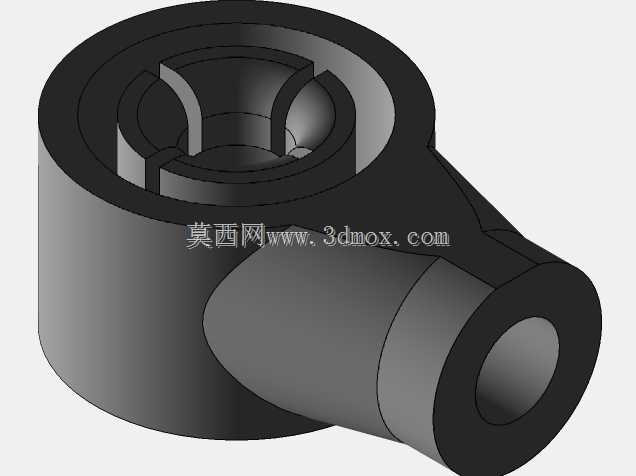

　　设计这类构件的三维模型时，首先要明确两端铰接点的安装基准：一端为带安装孔的固定端铰座，用于连接设备的固定机架侧，另一端为球头式活动端，连接需要开合的活动门板或舱盖侧，球头结构可以补偿安装面的小角度偏差，避免撑杆在开合过程中出现别劲卡滞的问题。缸筒部分采用细长等径结构，表面做硬质氧化处理，既可以降低活塞杆往复运动的磨损，也能适应车间内多油污、多粉尘的工况，外露的活塞杆表面做镀硬铬处理，粗糙度控制在Ra0.8以下，保证密封件的使用寿命。

　　从安装边界来看，这类气动臂的闭合长度要匹配舱门闭合状态下的安装间距，避免舱门完全关闭时撑杆被过度压缩造成内部密封件损坏；最大伸展长度要对应舱门开启的最大角度，通常常规设备舱门的开启角度在90度到110度之间，设计时需要通过运动仿真校核两个铰接点的运动轨迹，确保撑杆在整个开合行程中不会与舱门内部的线束、安装筋位、其他内置构件发生干涉。很多设计人员在选型时只关注撑杆的支撑力参数，忽略了两端铰座的安装孔距、球头的连接螺纹规格，导致采购回来的构件无法直接安装，需要二次加工转接板，反而增加了装配成本。

　　在机械装配场景中，这类气动臂的安装不需要复杂的工装，只需要通过对应规格的螺栓将两端铰座固定在预设的安装位即可，装配时要注意调整撑杆的安装方向，确保缸筒部分处于下方、活塞杆朝上的布置状态，这样可以保证缸筒内部的润滑脂能够持续浸润密封件，延长构件的使用寿命。和液压支撑杆相比，这类气动臂不需要额外配置动力管路，自身为封闭独立结构，安装维护更加简便，不会出现液压油渗漏污染设备内部元器件的问题，很适合用在电子设备柜体、食品加工设备舱门、小型自动化设备的翻盖结构中。

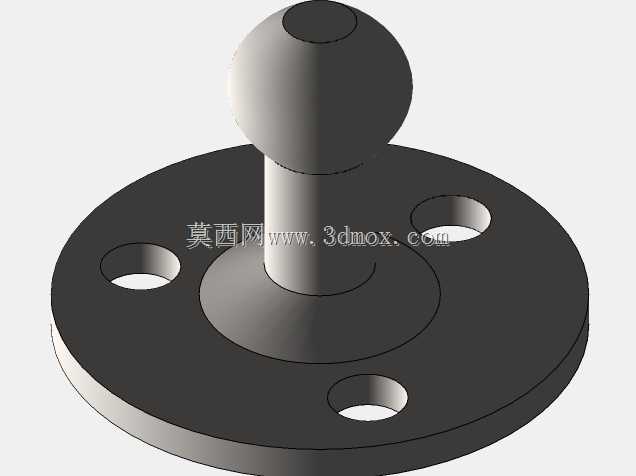

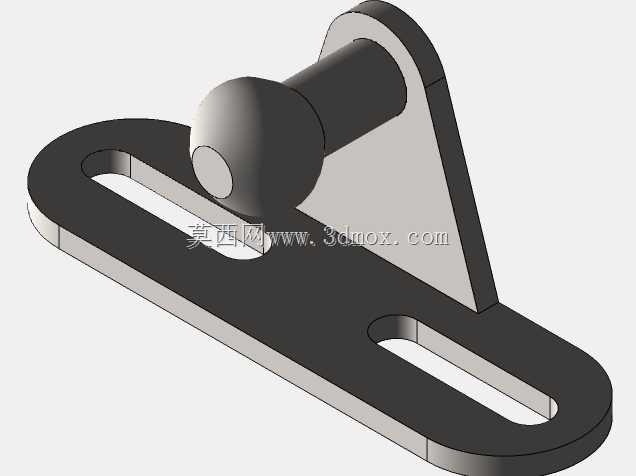

　　从结构细节来看，固定端的铰座设计有两个对称的安装通孔，孔位间距按照通用安装标准设置，可以适配大部分工业铝型材框架、钣金机架的安装孔位，不需要额外重新打孔；活动端的球头接头可以做小范围的角度偏转，能够补偿机架焊接、钣金加工带来的安装面平面度误差，降低对零部件加工精度的要求，提升整机的装配效率。缸筒尾部设置有微量的充气孔，在生产装配时可以根据实际需要的支撑力调整内部充气压力，适配不同重量的舱门负载，不需要针对不同负载重新开模生产缸体结构，大幅降低了生产制造成本。

　　在实际设备运维过程中，这类气动臂属于易损构件，正常使用寿命下的往复开合次数可以达到万次以上，当出现支撑力不足、开合卡滞的问题时，只需要拆卸两端的固定螺栓即可快速更换，不需要拆解设备的其他结构，运维难度很低。设计三维模型时，要重点还原缸筒与活塞杆的配合间隙、两端铰座的铰接转动自由度、球头的偏转角度范围，确保后续做运动仿真时能够真实模拟撑杆的实际工作状态，提前预判安装干涉、行程不足等设计问题，减少物理样机阶段的修改次数。
