挖掘机液压臂结构有限元分析三维设计

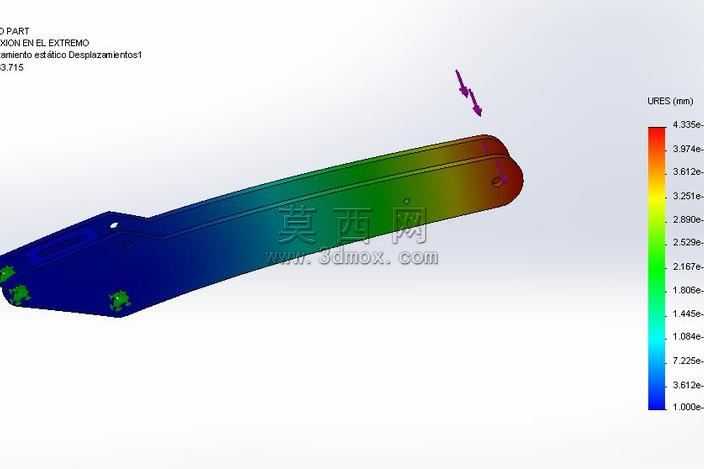

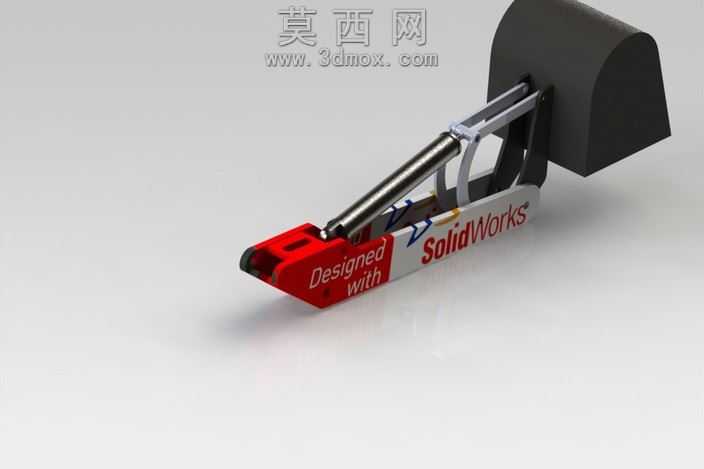

本作品为挖掘机液压工作臂的三维结构设计与有限元仿真分析成果，建模阶段采用SolidWorks完成全参数化三维构建，首先梳理液压臂的整体装配逻辑，将整体结构拆解为臂身主体、铰接连接端、执行器安装位、链节连接组件四个核心模块，逐一完成单个零件的草图绘制、特征拉伸与倒角处理，严格按照挖掘机实际作业的尺寸比例设定各部位参数，保证铰接孔位的同轴度、安装面的平面度符合工程装配要求，完成零件建模后通过配合约束完成总装配，校验各活动部件的运动行程无干涉，还原液压臂真实的作业活动范围。仿真分析阶段针对液压臂极限作业工况开展静力学位移分析，对臂体最远端施加载荷约束，固定铰接端的自由度，划分高精度网格后开展求解，最终通过彩虹色云图直观呈现臂体各部位的位移分布规律，蓝色区域为位移量最小的固定端附近，绿色、黄色、红色依次向受载末端过渡，清晰展示最大位移出现的位置与数值，为结构优化提供量化参考。材质设定上参考工程机械常用高强度合金结构钢的材料参数，赋予模型对应的密度、弹性模量、泊松比属性，保证仿真结果的工程参考价值。设计过程中重点考量液压臂在重载作业下的受力传递路径，在臂身应力集中的铰接部位做了加厚过渡处理，在保证结构强度满足作业要求的前提下尽可能优化臂身截面形状，降低整体自重，提升液压臂的作业灵活性与载荷比。渲染阶段采用实体加仿真云图叠加的展示方式，既保留液压臂本身的金属结构质感，又通过渐变色云图直观传递有限元分析的结果，搭配位移标尺清晰标注各区间的位移量数值，让观看者可以快速理解液压臂在极限工况下的形变分布规律，整个设计过程兼顾结构合理性与仿真实用性，可作为工程机械工作臂设计优化的参考案例，也可用于液压结构的教学演示场景。
