剪式伸缩夹持联动机械结构

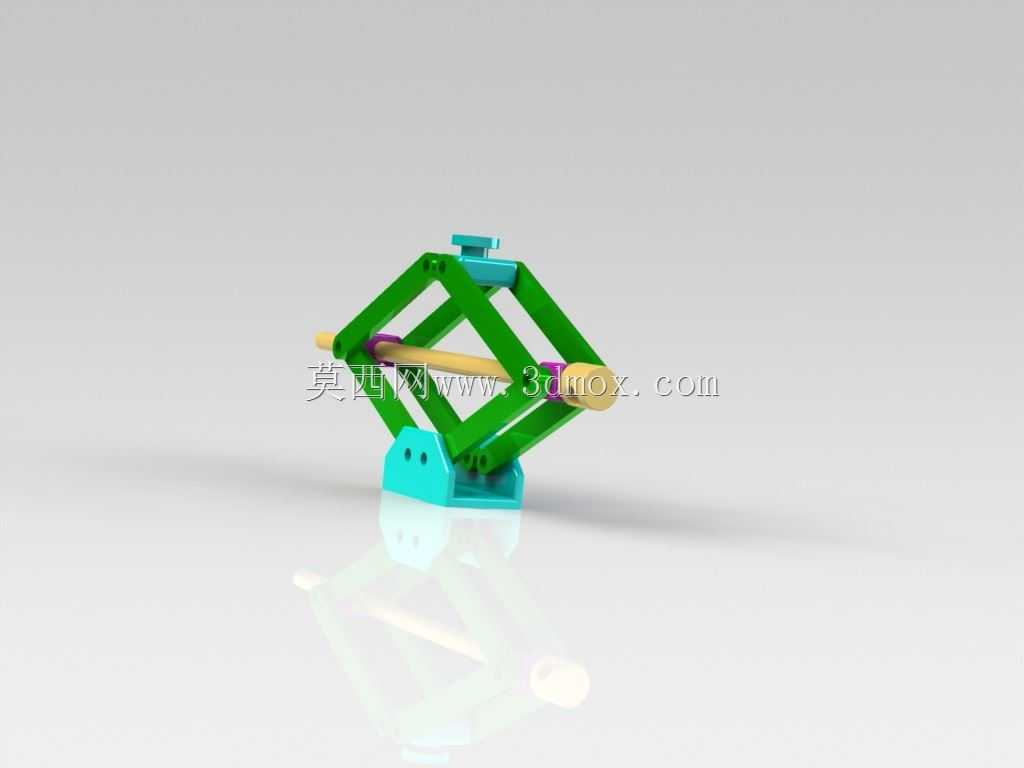

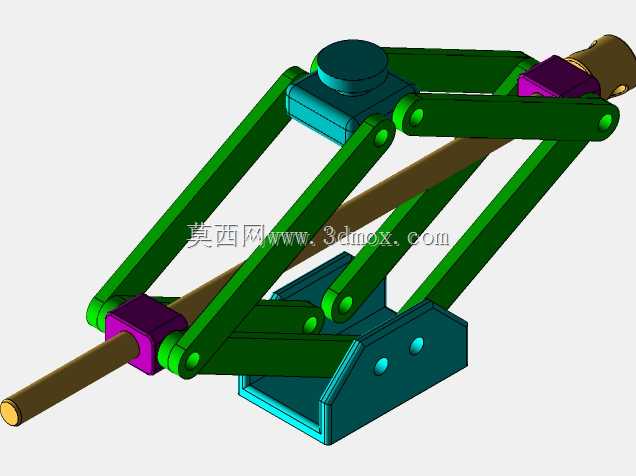

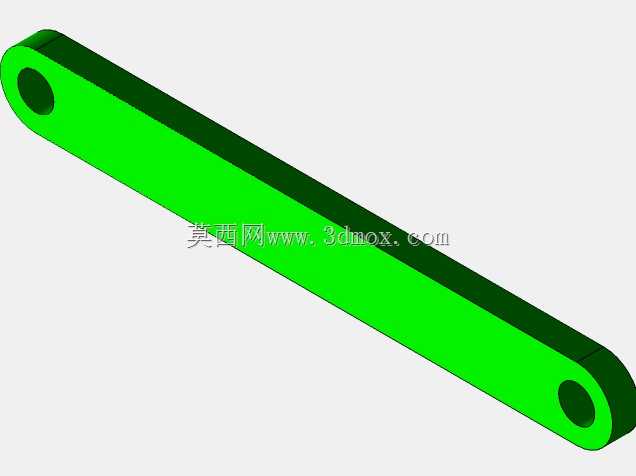

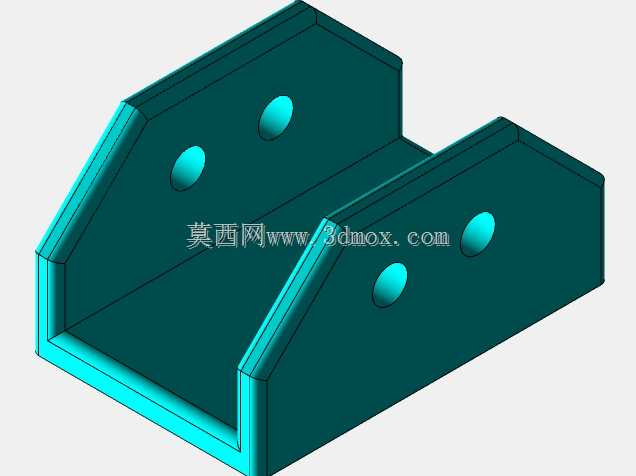

　　该剪式伸缩夹持联动结构，核心采用平行四边形剪叉连杆作为伸缩执行主体，依靠多组铰接点的同步转动实现行程范围内的线性伸缩动作，可适配小空间内的往复推送、夹持作业场景，常见于轻工装配线的工件移位、小型工装的定位夹紧工位，也可作为教学演示机构用于讲解平面连杆机构的运动死点、传动角校核相关知识点。结构底部设置一体化安装基座，基座预留两个沉头安装孔，可直接通过内六角螺栓固定在标准铝型材工作台面或者设备安装基板上，安装面平面度公差控制在0.1mm以内，保证连杆运动过程中不会出现偏载卡滞。剪叉臂采用等长对称设计，每片臂的铰接孔位同轴度公差不超过0.05mm，铰接位置采用耐磨衬套作为转动副，减少长期往复运动带来的磨损量，延长结构整体使用寿命。

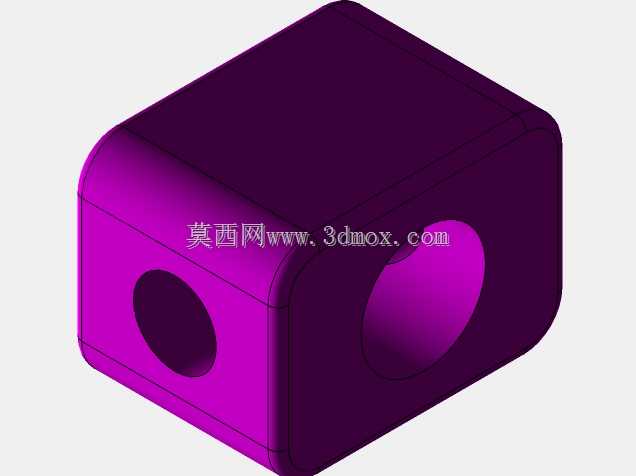

　　前端的穿轴式夹持端可根据实际作业需求更换不同材质的夹持头，比如橡胶垫头用于夹持易刮花的塑胶工件，金属压头用于夹持刚性金属零件，夹持力可通过调整后端驱动块的进给行程实现无级调节，适配不同夹持力要求的作业场景。设计过程中优先校核了剪叉机构完全伸展状态下的结构刚度，通过有限元模拟验证，在最大伸展行程下承受10N径向载荷时，臂体最大变形量不超过0.2mm，满足轻载作业的刚度要求；同时特意优化了铰接点的位置布局，将机构运动的最小传动角控制在40度以上，避免运动过程中出现死点卡顿，保证伸缩动作全程顺畅无卡滞。结构的横向安装边界在完全收缩状态下仅为伸展状态的35%，可在狭窄安装空间内实现长行程的伸缩动作，相比同行程的直线导轨滑台结构，

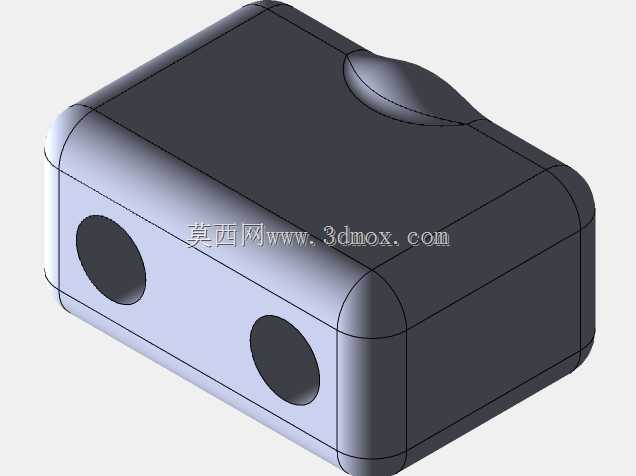

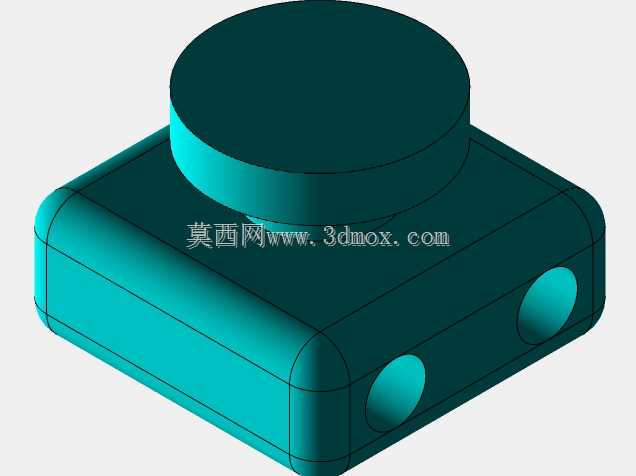

　　整体占用安装空间更小，自重更轻，成本仅为常规滑台组件的四分之一左右，适合对安装空间、成本控制有严格要求的轻载自动化工位使用。顶部的驱动连接块可直接对接小型直线气缸、电动推杆或者手动旋钮驱动组件，不需要额外加工转接件，适配多种驱动源的快速安装，降低现场改造的加工成本。
